20系列铝型材直角连接角件结构设计

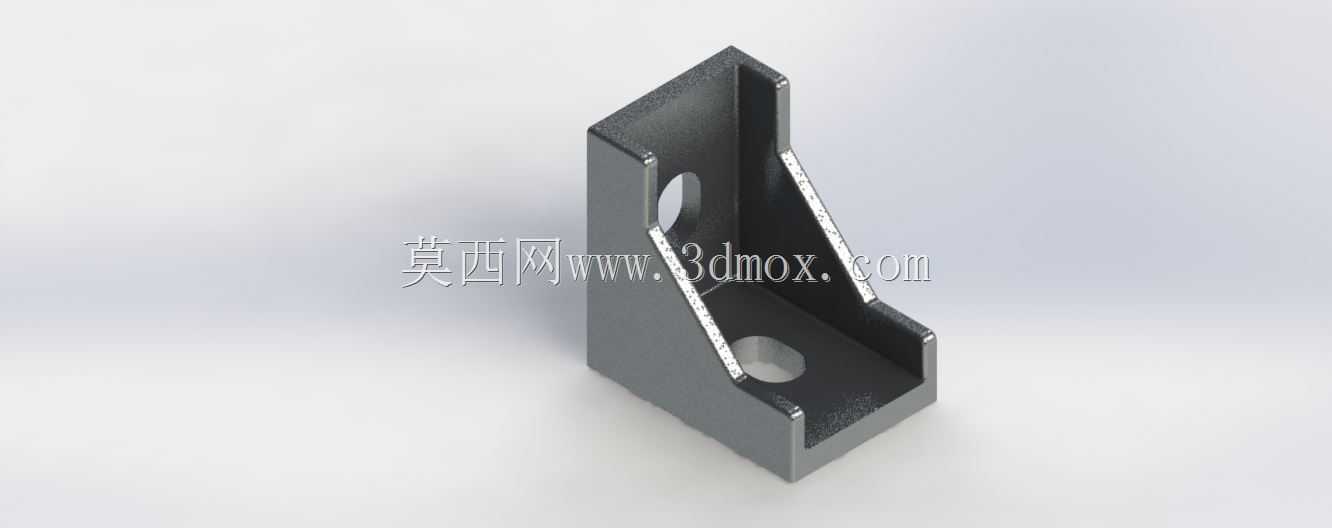

　　在工业铝型材框架搭建的实际项目里，角件是最常用的连接构件之一，这款适配2020规格铝型材的直角连接接头，主要解决两根垂直排布铝型材的90度拼接固定需求，在小型自动化设备机架、电子检测治具框架、桌面式工装台架、3D打印机框架这类轻量化型材结构中应用十分普遍。不同于槽内内置连接件的隐蔽式安装方案，这种外置角件的安装不需要在型材端面做额外的攻牙或者预埋螺母工序，现场装配的时候只需要把角件的两个贴合面分别靠紧两根垂直型材的槽壁外侧，对准型材槽道的位置放入配套T型螺栓，拧上法兰螺母就能完成锁紧，对装配工人的操作门槛很低，后期调整框架结构或者拆解维护的时候，也不需要大范围拆卸周边构件，只需要松开对应位置的螺栓就能调整型材位置，

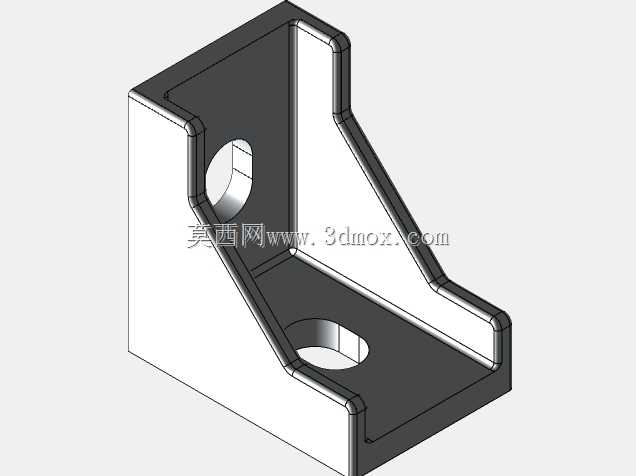

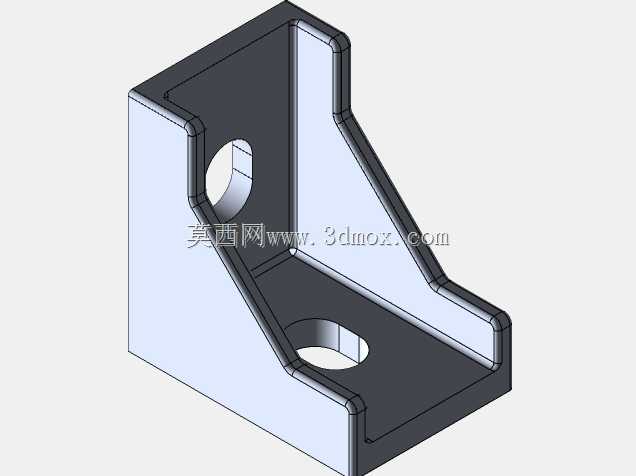

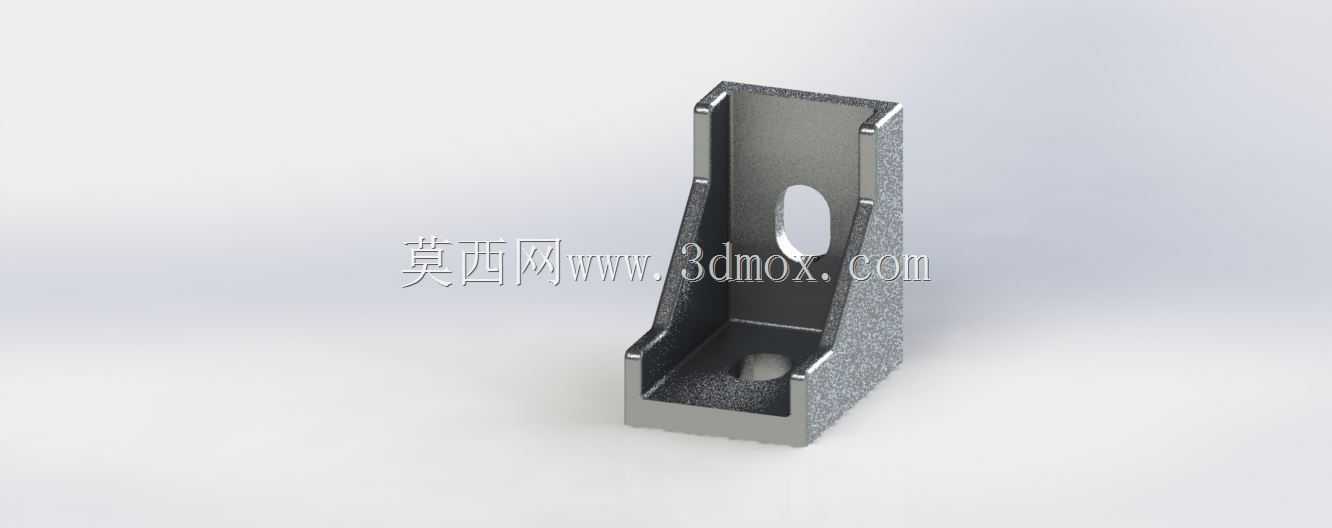

　　非常适合需要频繁迭代改型的非标设备研发场景。从结构设计细节来看，这款角件采用了带加强筋的L型本体结构，两个垂直的安装臂厚度均匀，转角位置做了斜向的加强筋连接，能有效承受垂直于两个安装面的倾覆力矩，避免角件在长期负载下出现转角处的变形开裂。两个安装臂上都预留了长圆形的安装过孔，这种孔型设计不是常规的圆孔，而是预留了一定的调节余量，装配的时候允许型材和角件之间有小范围的位置偏差，不需要在预装的时候就把位置完全对准，降低了前期下料和预拼装的精度要求，哪怕型材切割长度有零点几毫米的误差，也能通过长孔的调节余量完成装配，不会出现孔位对不上无法安装的问题。角件的内侧转角位置做了避空倒角处理，因为工业铝型材的外转角本身带有挤压成型的小圆角，

　　如果角件的内转角做成直角，安装的时候就会和型材的外圆角发生干涉，导致两个贴合面无法完全贴紧，连接之后会出现松动间隙，这个避空设计刚好能容纳型材的外圆角，保证两个安装面和型材表面完全贴合，连接之后的框架整体刚性更好。从安装边界尺寸来看，这款角件适配的是截面边长20mm的欧标或者国标20系列铝型材，角件的两个安装臂长度刚好匹配型材的侧面宽度，安装之后不会突出型材的外表面太多，不会影响后续在型材上安装门板、封板或者其他外挂配件，角件的整体宽度控制在型材槽宽的适配范围内，安装螺栓之后，螺栓头完全藏在型材的槽道内部，不会有突出的棱角，既美观也能避免现场操作人员被凸起的螺栓刮伤。在实际选型的时候，这种角件通常用在框架的边角连接、横撑和竖撑的垂直连接位置，对于负载不大的轻型框架，每个连接点用一个角件就能满足强度要求，如果是承受较大负载的位置，比如框架的支撑脚位置、有振动源的设备安装位，可以在型材连接点的两个对称侧面各装一个角件，形成双面锁紧的结构，大幅提升连接节点的抗扭和抗剪能力。不同于压铸成型的锌合金角件，这款钢制角件的结构强度更高，表面做了喷塑或者发黑处理，具备基础的防锈能力，在车间常规的生产环境下长期使用也不会出现锈蚀掉漆的问题，而且钢制材质的刚性更好，在螺栓锁紧的时候不会因为锁紧力过大出现角件本体开裂的问题，适合对连接刚性有一定要求的应用场景。在三维建模过程中，这类角件的建模需要重点关注几个关键尺寸：首先是两个安装面的垂直度，

　　必须保证90度的公差控制在合理范围内，如果建模的时候角度有偏差，实际生产出来的角件安装之后会导致两根型材无法垂直，整个框架的形位公差超标；其次是安装孔的中心距，必须和20系列铝型材的槽道中心距完全匹配，不然会出现螺栓无法穿入槽道的问题；还有内侧的避空倒角尺寸，要和对应型材的外圆角尺寸匹配，保证装配干涉检查的时候不会出现问题；另外加强筋的厚度和位置也要做合理的设计，既要保证足够的加强效果，也不要因为筋位过厚导致成型过程中出现缩痕或者应力集中的问题。很多刚接触铝型材设计的工程师，在做框架设计的时候容易忽略角件的安装空间，比如在靠近型材端面的位置布置其他配件，导致角件安装的时候和其他零件发生干涉，所以在建模装配的时候，一定要把角件的完整装配模型调入装配体，做完整的干涉检查，预留足够的扳手操作空间，保证实际装配的时候扳手能够顺利伸进去拧紧螺母，不要出现设计的时候看着能装，实际现场装配的时候扳手没有操作空间，无法锁紧螺栓的问题。
