压缩机转子用三元流叶轮结构设计

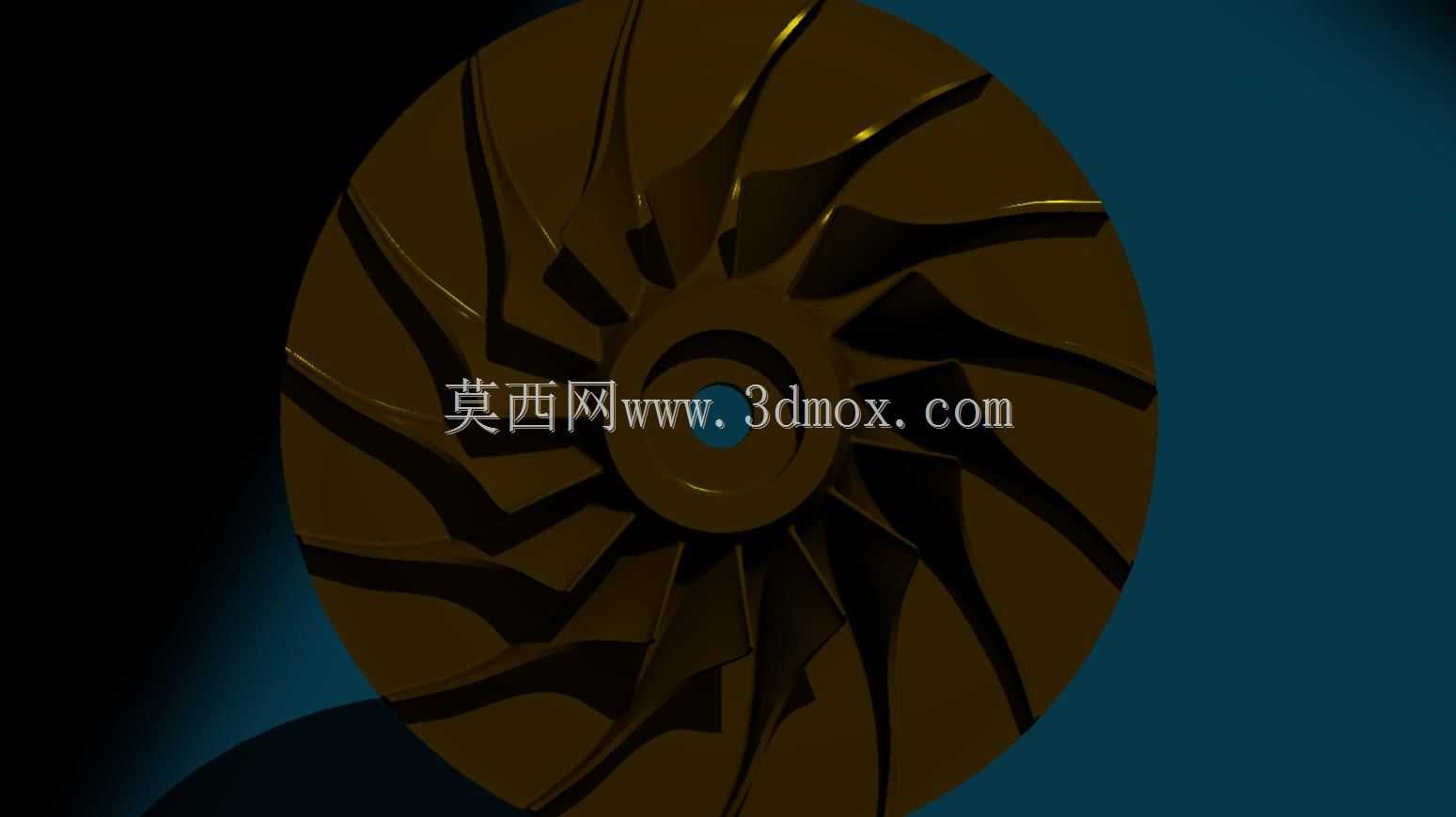

　　在透平式压缩机的核心做功单元里，叶轮作为唯一对气体介质做功的旋转部件，其气动外形与结构强度的匹配度直接决定整台机组的运行效率与稳定工况区间。这款叶轮采用后弯式三元扭曲叶片构型，区别于早期的二元直叶片设计，叶片型线沿叶高方向按照等减速流动准则做连续扭曲，能够让气体介质在流道内的速度梯度分布更均匀，避免叶顶区域出现过大的流动分离损失，同时降低叶轮出口处的气流绝对速度，减少后续扩压器环节的动能耗散。从实际应用场景来看，这类叶轮既可以适配小型离心空压机的主机转子，也能用于微型燃气轮机的压气机端、工业涡轮增压单元的压气侧，在需要连续输送压缩气体的工业制程、动力增压场景中承担核心做功功能。

　　设计过程中首先要匹配安装边界，叶轮中心的轴孔采用过盈配合的公差设计，配合端面的定位止口来保证与主轴的同轴度，避免高速旋转时出现动平衡超差问题；叶片与轮盘、轮盖的连接位置采用大圆角过渡，减少应力集中系数，毕竟这类叶轮的额定工作转速通常在每分钟数万转级别，离心载荷下的圆角位置是应力峰值区域，过小的圆角会直接导致疲劳裂纹萌生。叶片的数量经过气动计算优化，既不会因为叶片数过少导致流道内的气流滑移系数过大，降低做功效率，也不会因为叶片数过多增加摩擦损失与叶轮整体重量，每一片叶片的进口安装角都按照不同叶高的进气预旋角度做对应调整，让气流进入流道时的冲角接近零值，减少进口冲击损失，拓宽叶轮的稳定工作流量范围。

　　从外形尺寸的匹配逻辑来看，叶轮的出口宽度与设计流量直接相关，轮盘的锥度设计兼顾了结构强度与流道的通流截面变化，气流从轴向进入叶轮中心区域后，在旋转叶片的带动下沿径向向外流动，过程中压力能与动能同时提升，流道的截面变化率经过反复迭代，保证气流在流道内的减速过程平缓，不会出现局部的逆压梯度过大导致的边界层分离。实际选型匹配时，需要注意叶轮的动平衡精度等级要达到G2.5以上，安装时轴孔与主轴的配合过盈量要按照工作转速下的离心膨胀量做补偿计算，避免高速运转时配合面出现松动打滑；同时叶片的叶顶间隙要控制在合理区间，间隙过大会导致叶顶泄漏量增加，降低机组效率，间隙过小则可能因为热膨胀、轴系振动出现叶顶刮碰壳体的故障。

　　这款叶轮的结构设计没有采用额外的分体式轮盖，属于半开式叶轮构型，相比闭式叶轮其结构强度更高，能够适应更高的单级压比工况，同时制造难度更低，在小流量高压比的压缩场景下适配性更强；流道表面的粗糙度要求控制在Ra1.6以下，减少气流与壁面的摩擦损失，叶片的前缘做小圆头修型，降低进气时的绕流阻力，尾缘则做减薄处理，减少叶片出口的尾迹损失，降低下游流场的不均匀度。在实际机组装配中，叶轮后端需要配合锁紧螺母与止动垫片做轴向固定，锁紧力矩要按照轴径与工作转速计算确定，避免运转过程中出现轴向窜动；同时叶轮做动平衡校正时，要在轮盘的指定位置去重，不能在叶片型面上随意打磨，避免破坏叶片的气动外形与应力分布。
