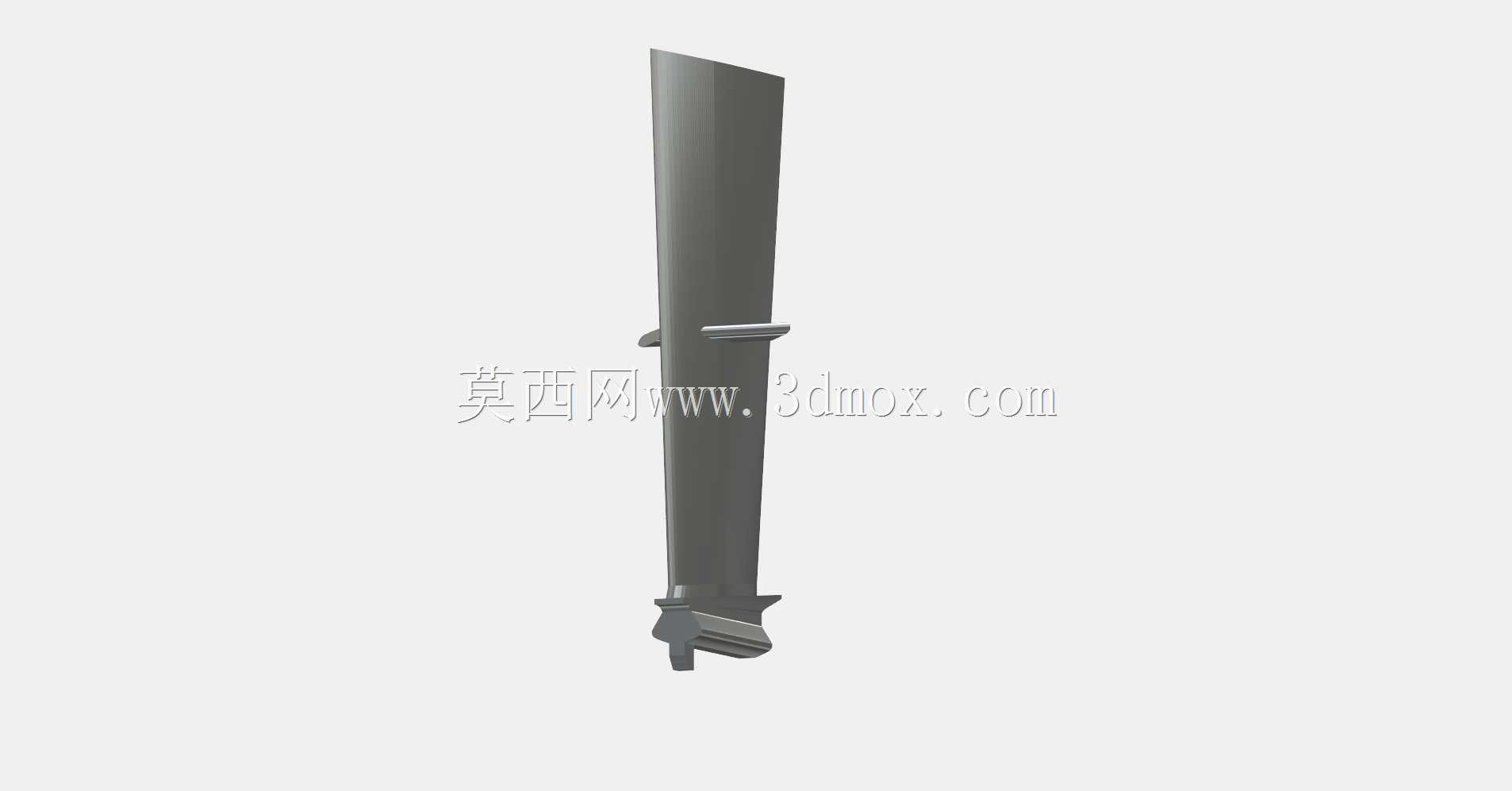

轴流压气机带阻尼凸台动叶片结构

　　在燃气轮机、工业轴流压缩机、航空发动机的压气机段，动叶片是直接参与能量转换的核心做功部件，该款叶片针对高压比压气机级的运行工况设计，适配高转速、高负荷的压气机转子轮盘安装需求。从实际运行场景来看，这类带中间阻尼凸台的叶片，多用于压气机中后部长叶片级，当转子进入额定转速区间时，相邻叶片的凸台工作面会紧密贴合，形成整圈的阻尼约束结构，大幅降低叶片在气流激振、转子涡动作用下的振动应力，避免长叶片在高频交变载荷下出现高周疲劳失效，这也是长尺寸压气机动叶片区别于短叶片的典型结构设计特征。

　　从功能特性上看，该叶片的型面采用可控扩散叶型设计，沿叶高方向存在明确的扭向规律，从根部到顶部的翼型安装角、弦长、最大厚度均呈连续渐变分布，匹配压气机级内沿径向的气流速度三角形变化，减少叶型表面的附面层分离，降低级内流动损失，提升压气机级的绝热效率。叶身中部的阻尼凸台并非简单的凸起结构，其工作面带有预设的接触倾角与粗糙度要求，装配状态下相邻凸台的接触面积、贴合紧度都有明确的工程控制要求，既不能因为间隙过大失去阻尼作用，也不能因为过盈量过大导致装配应力超标，同时凸台自身的流线型修型可以减少对叶身通道内气流的扰动，避免凸台位置产生额外的流动损失。

　　叶片底部的枞树型榫头是与轮盘连接的核心结构，这种榫头结构的多齿承载设计可以将叶片高速旋转产生的巨大离心力均匀传递到轮盘的榫槽内，榫头的齿形角度、齿距、配合公差都经过严格的受力校核，确保在启停过程的温度交变、离心载荷交变作用下，榫头连接位置不会出现应力集中导致的裂纹萌生，同时榫头底部的锁片槽结构用于安装轴向锁片，限制叶片在轮盘榫槽内的轴向窜动，保证转子运行过程中叶片的轴向位置精度。

　　从设计思路层面，这类叶片的建模过程需要先完成一维热力计算确定级的压比、流量、转速参数，再通过通流计算得到沿叶高各截面的气流参数，基于叶型数据库生成各截面的基元叶型，按照积叠规律完成叶身的三维造型，之后根据叶片的固有频率计算结果确定阻尼凸台的安装位置、尺寸参数，确保叶片的一阶弯曲、一阶扭转固有频率能够有效避开转子的激励频率区间，最后完成叶根榫头的结构设计，完成整体结构的强度、振动、气动性能的多轮迭代校核。

　　在安装边界与尺寸控制上，这类叶片的叶根榫头与轮盘榫槽采用小间隙配合，装配时需要按照对角线顺序依次将叶片装入轮盘，确保相邻叶片的阻尼凸台能够均匀贴合，整圈叶片装配完成后需要测量整圈叶片的频率分散度，确保所有叶片的振动特性处于设计允许的区间内。叶顶位置与压气机机匣的间隙需要严格控制在设计值范围内，间隙过大会导致叶顶泄漏损失增加，降低压气机效率，间隙过小则可能在转子热态膨胀、振动时出现叶顶刮蹭机匣的故障。叶片的型面轮廓度、扭转角度公差都有严格的精度要求，加工过程中通常采用精密锻造+数控铣削的工艺完成型面加工，之后通过抛光、喷丸等工艺提升表面质量与疲劳强度，确保叶片在长期高负荷运行下的结构可靠性。这类叶片的结构设计直接决定了压气机的运行效率、稳定性与使用寿命，是透平压缩机、燃气轮机设备中技术含量最高的核心零部件之一。
