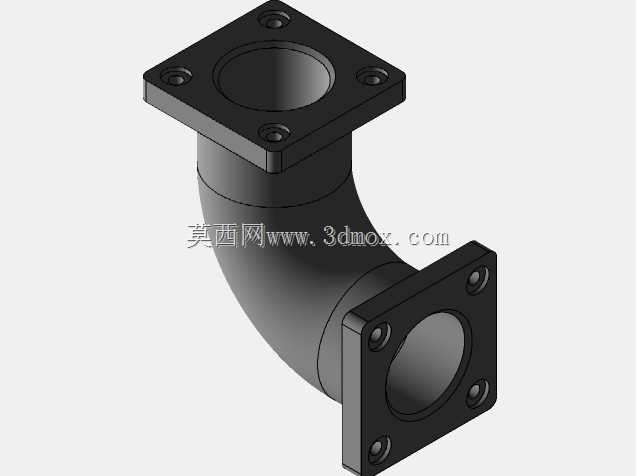

带方形安装法兰的90度直角弯管接头

　　在流体输送、气动回路、小型通风管路以及部分低压工况的物料输送系统中，管路走向的直角转向是管路布局时最常遇到的场景，这类两端带方形安装法兰的90度弯管接头，就是为解决垂直方向管路对接、同时兼顾安装固定便利性而设计的结构件。不同于常见的螺纹连接弯头，这种法兰式连接的弯头不需要在管路端部加工外螺纹，也不需要额外搭配活接、对丝等转接件，只要将两端法兰的安装孔与对应管路端的法兰孔位对齐，穿入紧固件锁紧即可完成对接，安装容错率更高，后期拆卸维护时也不会因为螺纹锈蚀、咬合出现拆不动的问题，尤其适合需要定期拆解清理管路内部、或者安装空间有限不方便转动管路攻丝的场景。

　　从结构设计逻辑来看，这款弯头的弯曲段采用了等径圆弧过渡，没有采用直角折角的结构，核心是为了降低介质流经转向处的阻力，减少流体在转角位置形成涡流、压损过大的问题，不管是输送压缩空气、冷却循环水还是轻质颗粒物料，圆弧过渡的内壁都能减少介质对管壁的冲刷，延长接头的使用寿命。两端的方形法兰做了加厚处理，四个角位置预留了沉头安装孔，安装时螺栓头可以完全沉入沉孔内，不会突出法兰表面，既可以避免安装后螺栓剐蹭周边其他管线、设备外壳，也能让法兰贴合面完全贴紧安装基准面，保证连接的密封性，不会因为螺栓突出导致法兰面倾斜、出现渗漏缝隙。

　　实际选型使用时，首先要确认两端法兰的安装孔中心距是否匹配对接管路的法兰规格，方形法兰相比圆形法兰的优势在于，安装时不需要调整周向角度找正孔位，四个孔位呈正交对称分布，只要对齐其中两个相邻孔位，剩下的孔位自然对准，对现场安装人员的操作要求更低。弯管的弯曲半径做了适中的取值，既不会因为弯曲半径过大导致整体占用空间过多，挤占周边其他组件的安装位置，也不会因为弯曲半径过小造成管路通径在弯曲处出现缩径，影响介质的流通效率。法兰与弯管主体的衔接位置做了圆角过渡处理，没有尖锐的应力集中棱角，不管是采用金属切削加工、注塑成型还是铸造工艺生产，这个过渡圆角都能降低成型时的应力缺陷，避免在长期受管路振动、介质压力冲击的情况下，衔接位置出现开裂的问题。

　　在安装边界上，这款弯头的两个法兰面呈严格90度垂直，安装前需要确认两个对接管路的端面平行度，避免强行锁紧螺栓导致弯管主体承受额外的安装应力，长期受力下出现变形。法兰贴合面可以根据输送介质的特性搭配对应材质的密封垫片，不需要在接头本体上加工密封槽，降低了接头本身的加工难度，也方便后期根据工况更换不同耐温、耐腐性能的垫片。这类弯头常应用在小型设备的内部管路布局中，比如空压机的内部气路转接、小型冷却系统的水路转向、除尘设备的支管对接等场景，相比焊接式弯头，它不需要现场做焊接、防锈处理，安装效率更高，也不会因为焊接焊渣残留造成管路内部堵塞；相比快插式弯头，它的连接强度更高，能承受更高的管路压力，不会因为管路晃动出现接头脱开的问题。

　　建模过程中，弯管部分采用等径扫掠的方式生成主体，再对两端法兰进行拉伸凸台，安装孔采用沉头孔特征直接生成，弯曲段与法兰的衔接处做倒圆角处理，整体结构没有复杂的异形曲面，特征逻辑清晰，后续如果需要调整通径、法兰尺寸、安装孔距等参数，只需要修改对应草图的尺寸参数即可快速衍生出不同规格的同系列接头，能大幅降低同系列产品的建模效率，也方便后续做工程图导出、干涉检查等工作。在做设备整体装配干涉检查时，要特别注意弯管弯曲段的外轮廓避让空间，因为弯头转向后会占用垂直于原管路方向的空间，提前预留出弯管的安装位置，避免安装后弯管外壁与设备内的其他零部件、线束发生干涉，影响后期装配。
