壁挂式L型直角安装固定角架结构

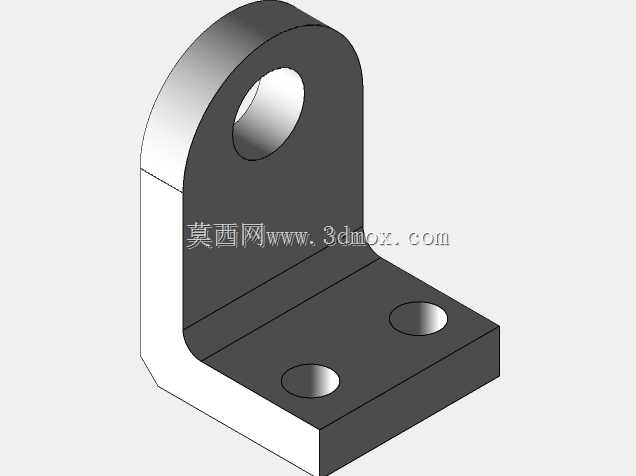

　　在通讯设备壁挂安装、小型工业传感模块固定、弱电箱内元件挂载这类场景里，这类L形角架是非常常见的连接承载构件，它的核心作用是在垂直墙面与水平安装面之间做刚性转接，把挂载件的载荷通过两个垂直的安装面分散传导到固定基体上，避免单点挂载带来的应力集中问题。从结构形态上看，这个角架采用一体折弯式的L形构型，竖直段顶部做了带通孔的吊耳式结构，这个孔是用来穿装销轴或者连接螺栓，实现挂载部件的铰接或者螺栓固定，孔位做了整周的倒角处理，既可以去除机加工后的锐边毛刺，也能在穿装紧固件的时候起到导向作用，避免螺栓杆部被孔口锐边刮伤镀层。竖直段的板厚和水平安装段保持一致，折弯处做了等半径的圆角过渡，这个圆角的取值是根据板材厚度做的匹配设计，

　　既避免折弯处应力集中导致的受力断裂，也不会因为圆角过大占用额外的安装空间。水平安装段上设置了两个对称的沉头安装孔，这两个孔的中心距是根据常规墙面膨胀螺栓的安装间距设定的，沉孔深度刚好可以容纳标准沉头螺栓的头部，安装完成后螺栓头不会突出安装面，保证挂载部件和角架安装面可以完全贴合，不会出现间隙导致的安装晃动。设计这类角架的时候，首先要考虑的是载荷传递路径的合理性，挂载点的载荷通过竖直段传递到折弯处，再分散到水平段的两个安装孔位，所以整个构件的壁厚取值要匹配额定挂载重量，避免受力后出现折弯处变形、安装面翘曲的问题。竖直段的高度要满足挂载部件的转动间隙需求，比如挂载的部件如果需要小角度转动调整，竖直段的高度就要预留足够的避让空间，

　　避免部件转动时和墙面或者水平安装面发生干涉。水平段的长度和宽度要覆盖两个安装孔的最小边距要求，孔位到板材边缘的距离不能小于螺栓直径的1.5倍，否则安装的时候螺栓的压紧力会导致板材边缘出现开裂变形，同时两个安装孔的连线要和竖直段的立面保持平行，保证安装后角架的竖直面和墙面完全贴合，不会出现倾斜导致挂载部件的位置偏移。实际使用的时候，先通过水平段的两个沉头孔把角架固定在墙面或者设备基体上，固定的时候要保证两个螺栓的压紧力均匀，避免角架安装后出现内应力，之后再把需要挂载的部件通过竖直段顶部的通孔完成连接，如果是铰接使用的场景，销轴和孔之间可以根据需求添加轴套，减少转动过程中的磨损，延长构件的使用寿命。这类角架的结构没有多余的冗余设计，

　　所有的结构特征都是为了满足安装固定和承载的需求，没有复杂的曲面或者异形结构，加工工艺性很好，既可以通过板材折弯焊接成型，也可以直接通过整块坯料铣削加工成型，适合不同批量的生产需求。在安装边界上，水平段的底面是完全平整的基准面，没有凸起或者凹陷的结构，可以和安装基体完全贴合，竖直段的背面也是平整的安装基准，和墙面贴合的时候不会出现缝隙，顶部的安装孔中心到水平段安装面的垂直距离，决定了挂载部件的安装高度，这个尺寸在设计的时候要根据挂载部件的实际尺寸做匹配，避免出现安装后部件和下方基体发生碰撞的问题。两个水平安装孔的中心到竖直段立面的水平距离，也要满足膨胀螺栓或者安装螺丝的最小安装空间要求，保证施工的时候工具可以正常操作，不会因为空间不足导致螺栓无法拧紧。从受力角度分析，当挂载部件施加竖直向下的载荷时，折弯处会承受弯曲应力，水平段的两个安装孔位置会承受拉应力，所以在结构设计的时候，折弯处的圆角半径、板材的厚度都要根据额定载荷做校核，避免长期受力后出现塑性变形。如果是在有震动的使用场景下，还可以在安装面之间添加减震垫片，减少震动传导到挂载部件上，同时也能避免螺栓因为震动出现松动。这类构件虽然结构简单，但是在实际的设备安装、管线固定、元件挂载场景里的应用非常广泛，合理的结构设计可以大幅提升安装的可靠性，减少后期维护的成本。
