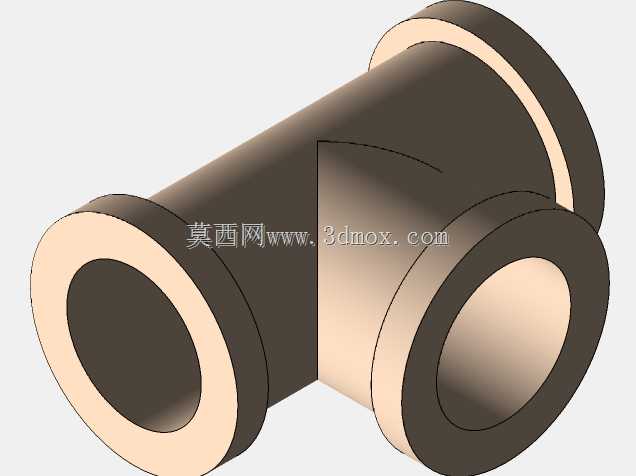

带法兰连接结构的等径三通T形管路接头

　　在流体输送管网搭建、工业管路改造、设备气液回路布设的现场作业中，这类带法兰结构的T形接头是管路分流、合流节点处的核心连接件，日常多应用在低压给排水、压缩空气配送、低压化工介质输送的管路节点，也会配套在小型成套设备的内置流体回路中，承担单路输入双路输出、或是双路输入单路合流的介质导流作用。不同于承插式、螺纹式的三通接头，这款接头三个连接端均采用标准法兰盘结构，安装时不需要对管路端部做套丝、扩口处理，只需在对接法兰的密封面间加装适配厚度的密封垫片，再穿入对应规格的螺栓均匀锁紧即可，安装容错率更高，后期管路拆解维护时也不需要转动整段管路，拆卸单侧螺栓即可完成节点分离，适合后期需要频繁调整支路、定期清理管路内壁的应用场景。

　　从结构设计逻辑来看，这款接头采用等径三通结构，三个接口的通流内径完全一致，不存在变径结构带来的局部流阻突变，介质流经节点时的压力损失更小，不容易在接头内腔形成介质沉积死角，输送含少量固体杂质的流体时，也不容易出现积料堵塞的问题。接头主体的壁厚做了均匀化处理，法兰盘与主管身的衔接位置做了圆弧过渡结构，没有尖锐的直角应力集中区，在承受管路内压波动、外部安装应力时，应力可以沿着过渡圆弧均匀分散，不会在衔接位置出现应力开裂的问题。三个端部的法兰盘厚度一致，法兰盘上的螺栓孔位采用圆周均布设计，对接时可以根据现场管路走向调整法兰的安装角度，不需要刻意对齐固定孔位方向，适配不同走向的支路布设需求。从安装边界尺寸来看，接头的主管段轴向长度、

　　支管段的垂直伸出长度均按照常规低压管路的安装预留空间设计，法兰盘的外径尺寸匹配对应通径的标准法兰规格，安装时不需要额外扩大管路的布设空间，相邻管路的最小安装间距满足常规管路布设的安全距离要求，不会出现法兰螺栓锁紧时操作空间不足的问题。接头的内腔流道做了顺滑过渡处理，主管与支管的交汇位置没有突兀的凸台、错边结构，介质流经时不会产生明显的紊流，输送过程的振动、噪音都能控制在较低水平。建模过程中，需要重点管控法兰密封面的平面度公差，确保密封面不存在翘曲、凹凸缺陷，避免安装后出现介质渗漏；同时要保证三个接口的同轴度、垂直度公差，主管两端的法兰端面保持平行，支管法兰端面与主管轴线保持垂直，避免对接时出现管路别劲、密封垫压合不均匀的问题。

　　法兰盘上的螺栓孔位置度需要严格控制，确保和对接法兰的孔位完全对齐，避免现场安装时出现螺栓无法穿入的问题。这类接头在实际选型时，需要根据输送介质的特性、工作压力等级匹配对应的材质与密封垫片类型，输送普通水、压缩空气时可选用常规铸铁、碳钢材质搭配橡胶密封垫，输送腐蚀性介质时则需要更换不锈钢材质搭配四氟密封垫，安装时螺栓需要按照对角顺序分次锁紧，保证密封垫受力均匀，避免局部压合过紧导致垫片破损、或是压合过松出现渗漏。日常运维中，只需要定期检查法兰衔接位置的密封状态，检查螺栓是否存在松动即可，不需要做额外的特殊维护，整体使用寿命较长，能适配多数常规低压流体输送场景的使用需求。
