航天发射配套ULA刚性支撑支架结构

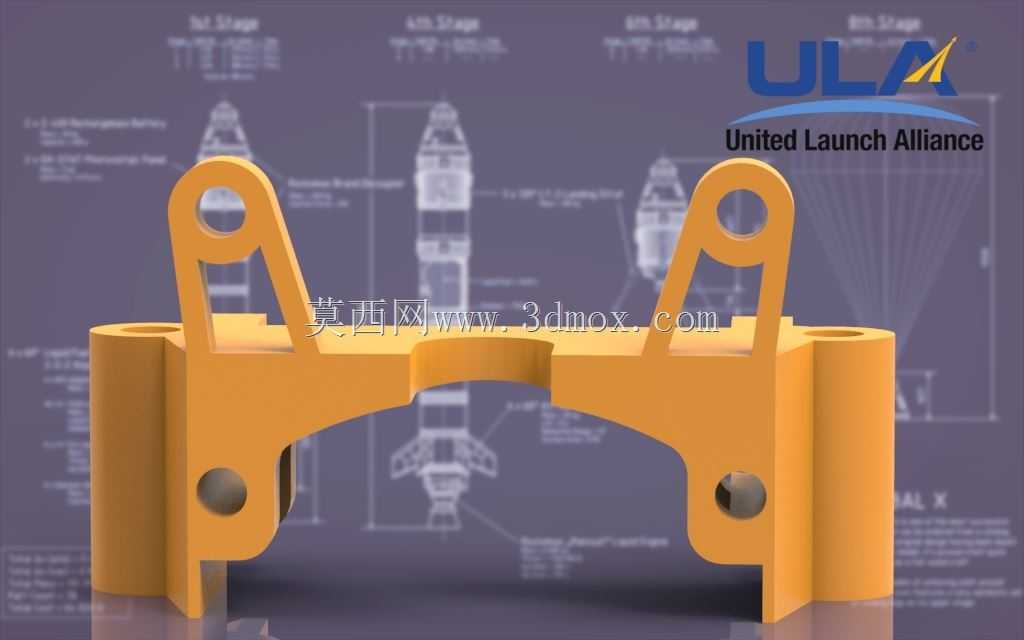

　　在航天发射场的地面勤务保障体系中，这类支撑支架属于发射台周边配套的小型刚性承载构件，主要用于发射准备阶段对ULA系列运载火箭的地面管线、小型辅助设备进行定位固定，避免发射前气流扰动、设备振动导致附属部件移位，影响箭体接口的对接精度。不同于箭体本身的主承力结构，这类支架的载荷工况相对单一，主要承受垂直方向的静载荷，同时需要耐受发射场周边的温度交变、少量推进剂挥发物的腐蚀，因此在结构设计上优先保障刚性，而非过度追求轻量化。从结构形态来看，该支架采用一体式桥型主体设计，底部为平直的安装基面，两侧向上延伸出带铰接孔的支撑耳，中部做拱形镂空处理，这种设计并非单纯为了减重，而是在不降低整体抗弯截面模量的前提下，减少材料的冗余堆积，

　　同时给下方穿过的管线、小型传感器预留安装空间，避免支架与周边附属部件产生干涉。两侧支撑耳上的铰接孔为统一孔径，孔位同轴度公差控制在0.05mm以内，既可以通过销轴连接对应的夹持构件，也能穿装螺栓实现与被支撑部件的刚性固连，适配不同安装姿态下的固定需求。设计阶段首先明确了核心约束条件：有效承载重量不超过0.09磅，整体体积控制在1.84立方英寸以内，安装基面的平面度公差不大于0.02mm，确保安装后不会出现翘曲导致的应力集中。在受力逻辑上，该支架的载荷传递路径非常清晰，被支撑部件的载荷通过两侧铰接孔传递到支撑耳，再顺着支撑耳的竖直筋条传导到底部安装基面，最终由基面的固定螺栓将载荷分散到安装基体上。中部的拱形结构并非装饰性设计，其拱顶的曲率经过反复校核，当支撑耳承受垂直向下的载荷时，拱形结构会将部分竖直方向的分力向两侧基面传导，避免筋条与基面的衔接位置出现应力突变，同时拱形结构的抗扭性能优于平直横梁，当支架承受少量侧向偏移载荷时，不会出现瞬间的刚性断裂。考虑到该支架适配增材制造工艺，所有的转角位置都做了R0.5mm以上的圆角过渡，没有尖锐的直角结构，既避免了3D打印过程中出现应力开裂、支撑难去除的问题，也能减少载荷作用下的应力集中系数。表面处理上不需要做额外的涂层，只要保证打印成型后支撑耳的铰接孔内壁粗糙度达到Ra3.2即可，满足销轴转动或者螺栓穿装的顺滑度要求。安装边界方面，底部安装基面的四个角预留了M2规格的螺栓安装孔，

　　孔位间距严格匹配发射台周边通用的安装孔距标准，不需要额外打孔改造就能直接固定在现有安装基体上；两侧支撑耳的铰接孔中心距基面的高度为固定值，确保安装后被支撑部件的中心高度与预设接口位置完全对齐，不需要额外加装调整垫片。在实际使用场景中，这类支架往往是成组使用，单组支架配合对应的夹持件可以固定直径在10mm以内的管线、重量不超过设计阈值的小型传感器，在火箭发射前的加注、检测环节，能够稳定保持附属部件的位置精度，避免因为支架变形导致管线拉扯、传感器检测数据失准。不同于民用领域的普通支架，航天配套的这类小型构件虽然载荷不大，但对形变的控制要求极高，设计时特意将安全系数设置为常规工业支架的1.5倍，在额定载荷下的形变量控制在0.01mm以内，

　　完全不会因为长期静载出现蠕变变形。结构上没有设置多余的调节机构，所有尺寸都是固定值，一方面是为了减少活动部件带来的松动风险，另一方面也能降低生产制造的复杂度，通过增材制造可以一次性成型，不需要后续的二次机加工，缩短生产周期，满足发射任务的快速配套需求。在材料选择上，适配的打印材料具备足够的比强度与耐腐蚀性，不需要额外做表面防腐处理就能适应发射场的户外环境，长期放置不会出现锈蚀、强度下降的问题。从建模逻辑来看，整个零件的特征全部采用参数化设计，后续如果需要适配不同的安装高度、承载需求，只需要调整支撑耳的高度、铰接孔的孔径、基面的安装孔距几个核心参数，就能快速衍生出同系列的不同规格支架，不需要重新搭建整体模型，大幅提升后续的设计迭代效率。
