参数化螺旋环形弹簧结构三维设计

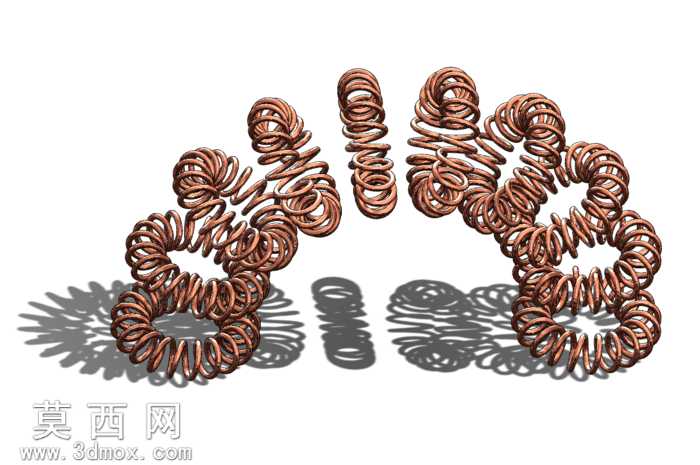

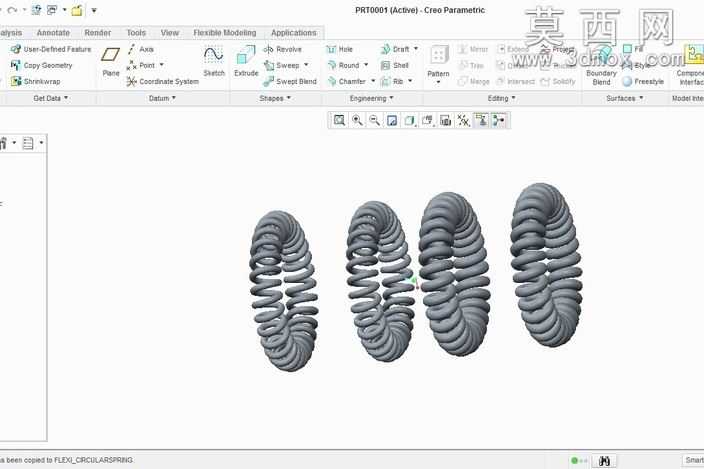

本次设计的螺旋环形弹簧结构，采用参数化几何建模思路完成整体构建，全程依托三维建模软件的灵活建模扩展能力实现，无需提前推导复杂平面方程、手动绘制多组素描轮廓线即可完成形态生成，大幅降低了特殊形态弹性元件的建模门槛。建模过程中，首先通过参数定义确定环形基体的整体轮廓尺寸，将螺旋线的螺距、圈数、截面直径等核心参数设置为可变量，后续可根据实际工况需求快速调整参数，一键生成不同规格的弹簧模型，无需重复进行建模操作。在曲面构建阶段，通过扫描特征将圆形截面沿着预先规划的环形螺旋路径进行扫掠，过程中实时调整截面与路径的垂直约束关系，避免曲面出现扭曲、褶皱等问题，保证每一圈螺旋结构的形态均匀一致，四个不同参数的弹簧模型并排展示，可直观对比参数变化对整体形态的影响。材质设置上，选用常规弹簧钢材质进行渲染，赋予模型哑光金属质感，调整光影角度突出螺旋结构的层叠纹理与环形弧度，让模型的结构细节清晰呈现，便于观察每一圈螺旋的衔接过渡效果。结构设计层面，该环形弹簧区别于传统直线螺旋弹簧，整体呈闭合环形，螺旋结构沿环形路径均匀排布，可在环形空间内提供多方向的弹性支撑力，适用于特殊安装空间的缓冲、复位场景。建模过程中还运用了几何编辑的附加、变化等功能，对螺旋首尾的衔接处进行平滑处理，避免出现尖锐棱角，保证结构的力学性能均匀，同时通过快速几何编辑功能可随时对模型的形态进行调整，无论是修改整体环形的直径，还是调整螺旋的疏密程度，都能在原有模型基础上快速完成修改，无需推倒重来，大幅提升了特殊形态弹性元件的设计效率，也为同类异形弹簧的参数化建模提供了可参考的实现路径。
