压力机用L型压缩缸导向安装板

　　在冲压生产线的压力机工位布局中，压缩缸的运行直线度直接决定了压装动作的重复精度，这类L型结构的导向安装板，是承担压缩缸侧向支撑、行程导向功能的核心承载零件，日常多布置在小型压装单元、6s工位整理类工装的气动执行端旁，用来抵消压缩缸活塞杆伸出时产生的径向偏转力矩，避免活塞杆长期受偏载出现密封件磨损、杆体拉伤的问题。从实际使用场景来看，这类导向板常配套缸径20-40mm的小型薄型压缩缸使用，在电子零部件压装、小五金件铆接、线束端子压接这类行程较短、负载不大的工位上，不需要额外加装线性导轨组件，仅靠板件上的长槽导向结构就能满足导向精度要求，能大幅压缩工装的整体制造成本与安装空间。

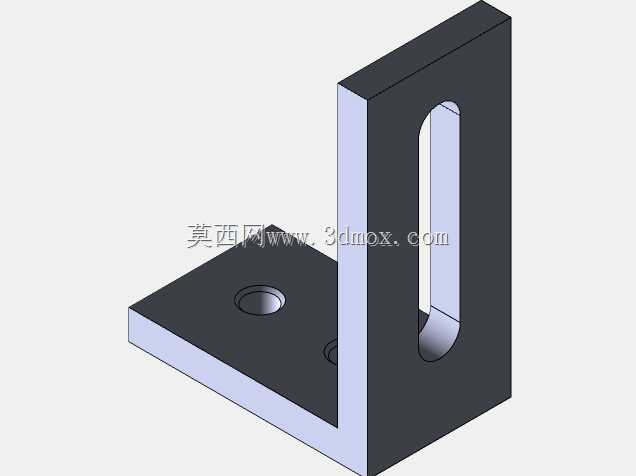

　　从结构设计逻辑来看，这款导向板采用直角折弯式的L型板材结构，两个垂直的安装面分别承担不同功能：底部水平面上设置两个沉头安装孔，用来将整个导向组件固定在设备台板或者工装基板上，沉孔设计可以让安装螺栓的头部完全没入板件平面以下，不会突出平面干涉其他部件的安装，两个孔的中心距按照常规工装的安装孔距标准设置，能兼容多数通用台板的T型槽或者螺纹孔布局，不需要额外做转接板就能直接固定。垂直立面上加工的长圆形通槽是核心的导向功能区，槽的宽度与压缩缸活塞杆端部的导向滑块尺寸做间隙配合，配合公差控制在H8/f7区间，既能保证滑块在槽内滑动顺畅无卡滞，又能将径向跳动量控制在0.1mm以内，满足普通压装工位的精度要求；长槽的长度方向与压缩缸的行程方向完全平行，槽的有效行程长度比压缩缸的额定行程多出10mm左右的安全余量，避免活塞走到行程端点时滑块与槽的端部发生硬碰撞。

　　板材厚度的选择上，水平安装面与垂直立面采用等厚设计，根据配套压缩缸的最大输出推力计算，当压缩缸工作压力在0.6MPa时，板件的抗弯强度足够承受最大推力下的反作用力，不会出现立面倾斜、导向槽变形的问题，板件的所有外露棱边都做了C1的倒角处理，既可以去除切割、铣加工产生的毛刺，避免安装时划伤操作人员，也能减少应力集中，避免板件在长期受交变载荷的情况下出现棱边开裂的问题。安装边界方面，整个导向板的水平投影尺寸控制在小型工装的常规安装范围内，垂直立面的高度不会超出压缩缸本体的安装高度，安装完成后整个组件的外轮廓没有突出的尖锐结构，不会和周边的送料机构、检测传感器产生运动干涉。

　　在实际选型适配时，需要注意导向槽的宽度尺寸要和活塞杆端部的导向块尺寸匹配，若需要适配不同缸径的压缩缸，只需要更换对应槽宽的导向板即可，底部的安装孔位保持通用尺寸，不需要改动基板的安装孔布局，能大幅缩短工装换型的调整时间。这类板材类导向件相比一体式铸造的导向座，加工周期更短，材料利用率更高，磨损后更换成本更低，非常适合在多品种小批量的柔性生产工位上使用，日常维护时只需要定期在导向槽内涂抹少量润滑脂，清理槽内积攒的冲压碎屑、灰尘，就能保证长期运行的顺畅性，不需要复杂的维护保养流程。
