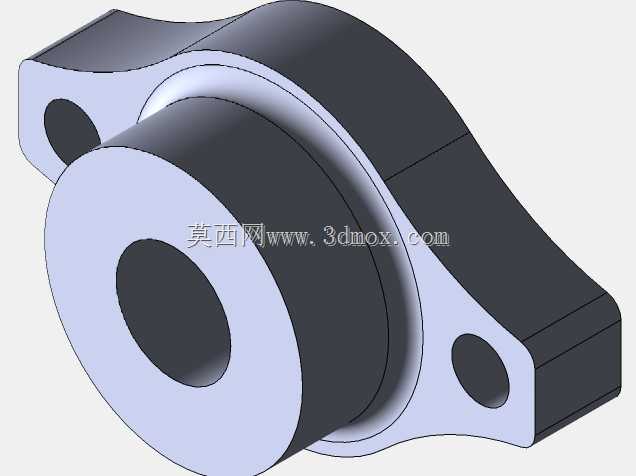

菱形法兰式带座轴承三维结构设计

　　尽可能缩小支座的整体外轮廓尺寸，减少安装时占用的壁板面积，两个安装孔对称分布在轴承孔两侧，安装时可直接穿过螺栓固定在预设的安装平面上，不需要额外加工定位止口，对安装面的加工精度要求比圆形法兰轴承更低，适合现场改造、小型设备快速装配的场景。从安装边界来看，这类轴承的轴向总长度由轴承宽度与法兰座厚度共同决定，设计时需要提前核算轴端伸出长度，避免轴肩与法兰座端面发生干涉；两个安装孔的中心距是选型时的核心尺寸参数，需要与设备壁板上预设的安装孔位完全匹配，若孔位偏差超过0.2mm，强行锁紧螺栓会导致轴承内圈与外圈出现偏角，大幅提升轴运转时的摩擦阻力，缩短轴承使用寿命。轴承内孔的尺寸公差严格遵循基孔制设计，与配合轴的轴颈公差一般选取k6级，这类菱形法兰带座轴承在轻工输送线、小型自动化专机、桌面级加工设备的传动布局中应用极广，核心作用是为旋转轴提供径向支撑的同时，通过一体成型的法兰安装面直接固定在设备立板、型材框架端面，省去了传统分体轴承座需要额外配对安装座、调整同轴度的繁琐工序，尤其适合安装空间紧凑、轴端需要垂直固定在设备壁板的场景。从结构设计逻辑来看，整个组件分为轴承本体与法兰支座两部分，轴承内圈与旋转轴采用过渡配合，可传递稳定的旋转扭矩同时抵消轴运转产生的径向跳动，外圈嵌入法兰支座的定位沉孔内，通过过盈配合压装固定，避免轴承外圈在负载下出现跟转打滑的问题。法兰支座采用菱形切边结构，而非圆形法兰，核心考量是在保证两个安装螺栓孔中心距满足锁紧强度要求的前提下，

　　既可以保证装配时不需要过大的压装力，也能避免运转过程中轴与内圈出现相对滑动磨损法兰座的材质一般选用铸铁或压铸铝合金，铸铁版本的刚性更强，适合负载更大、存在轻微冲击的输送线辊筒支撑场景，铝合金版本重量更轻，适合桌面型小型设备、对整机重量有严格要求的便携类机械结构。在实际选型应用中，这类法兰轴承常用来支撑小型输送带的从动辊、同步带传动的张紧轮轴、小型电机的输出端过渡支撑轴，相比立式带座轴承，它不需要额外的安装支架，直接贴装在设备壁面即可完成固定，装配效率能提升40%以上。设计建模过程中，需要重点关注轴承安装沉孔与法兰安装面的垂直度公差，若沉孔轴线与安装面垂直度偏差超过0.1mm，轴安装后会出现别劲现象，长时间运转会导致轴承发热、

　　密封件提前失效；两个安装孔的轴线需要与轴承孔轴线平行，否则螺栓锁紧后会对法兰座产生额外的内应力，导致铸铁材质的支座出现开裂风险。轴承外圈与沉孔的配合公差选取H7级，压装时需要使用专用工装均匀施力在轴承外圈端面，禁止通过敲击内圈的方式将轴承压入支座，否则会导致轴承内部滚道出现损伤，运转时产生异响。另外法兰座的两个安装耳位置做了圆弧过渡处理，避免应力集中，在承受偏载时不会在安装孔与轴承孔的连接位置出现断裂，过渡圆角的半径一般选取3-5mm，根据轴承整体尺寸等比例放大，保证应力能够均匀分散到整个支座本体上。这类轴承的密封结构一般采用双侧橡胶密封圈，能够阻挡日常工况下的粉尘、切削液飞溅进入轴承滚道，在普通车间环境下不需要额外添加润滑脂维护，

　　免维护周期能达到8000小时以上，适合长期连续运转的自动化设备使用。在三维建模过程中，需要还原轴承内部的滚道、钢球、保持架细节吗？如果是用于整机装配的干涉检查模型，只需要还原外部安装尺寸即可，若用于运动仿真，则需要对内部滚动体进行简化建模，保证旋转自由度的约束符合实际工况。很多新手设计人员在选用这类轴承时，容易忽略法兰座的厚度尺寸，导致轴端伸出长度过长，轴运转时出现挠曲变形，正确的设计逻辑是让轴的支撑点尽可能靠近负载端，缩短轴的悬臂长度，提升传动系统的整体刚性。另外安装螺栓的强度等级需要根据轴承承受的径向负载选取，一般轻载场景下选用4.8级普通螺栓即可，若存在冲击负载则需要更换为8.8级高强度螺栓，同时加装防松垫圈，避免设备长时间震动导致螺栓松动，引发轴承移位、轴系偏心的故障。
