摩托车凸轮轴驱动用28齿正时链轮

　　这款28齿正时传动件主要应用于小排量摩托车的配气机构系统，是连接曲轴与凸轮轴的核心传动部件，负责精准传递曲轴输出的动力，同步驱动凸轮轴完成进排气门的定时启闭动作，直接决定发动机配气相位的准确性，一旦齿形磨损或安装错位，会直接导致气门开闭时机偏差，轻则出现动力下降、怠速抖动，重则引发气门撞击活塞的严重机械故障。

　　从实际装车场景来看，这类正时轮多适配单缸顶置凸轮轴结构的60-125cc排量摩托车，安装位置处于发动机侧盖内部的正时腔，与正时链条配合完成传动，日常维护中需要配合张紧器调整链条张紧度，避免跳齿问题。设计阶段首先要匹配发动机的配气传动比，28齿的参数是对应曲轴端主动链轮齿数、凸轮轴额定转速计算得出，保证曲轴旋转两周时凸轮轴准确旋转一周，匹配四冲程发动机的工作循环逻辑。

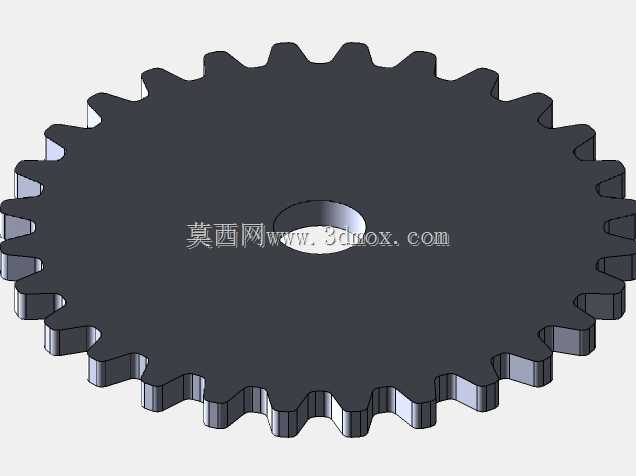

　　齿形设计采用标准的滚子链链轮齿廓，每个轮齿的齿形角、齿顶圆弧、齿沟圆弧都经过参数化校核，保证和配套正时链条的滚子啮合时无卡滞、冲击小，降低传动过程中的噪音和磨损。轮体整体采用扁平盘式结构，中心开设的安装孔为光孔设计，装配时通过定位销与凸轮轴轴端定位，配合紧固螺栓完成轴向固定，安装孔的孔径公差、端面跳动量都有严格控制，避免装配后出现轮体偏摆，导致链条偏磨、传动异响。

　　轮体厚度控制在适配对应规格正时链条的宽度范围内，齿部的有效啮合长度完全覆盖链条宽度，避免传动过程中链条脱出。齿面的粗糙度要求控制在合理区间，既降低啮合摩擦损耗，也能保证轮齿的耐磨性能，常规量产件多采用粉末冶金或45号钢调质处理后表面淬火，兼顾芯部韧性和齿面硬度，满足摩托车发动机全生命周期的使用强度要求。

　　建模过程中先通过齿廓生成插件绘制单个齿的截面轮廓，通过圆周阵列完成28个轮齿的均布排布，保证每个齿的分度误差控制在允许范围内，避免累积误差导致传动比波动。中心安装孔与齿顶圆的同轴度是建模时重点控制的形位公差，装配基准面与轮体端面的平行度也需要严格约束，防止装配后出现传动偏心。轮体上没有额外的减重孔设计，是因为小排量发动机的正时轮负载不大，实心盘结构的加工工艺更简单，冲压或粉末冶金成型的良率更高，同时也能保证轮体的整体刚性，避免高转速下出现轮体形变。

　　实际选型替换时，需要核对齿数、中心安装孔直径、齿顶圆直径、轮体厚度这几个核心安装边界参数，只要这几个参数匹配，同时齿形符合对应链条的节距要求，就可以完成替换安装，不需要额外修改发动机腔体内的其他结构。这类正时轮的失效形式多为齿面磨损、轮齿断裂，多是因为链条张紧度不足导致跳齿撞击，或是润滑不足导致齿面异常磨损，设计时已经考虑到正常润滑工况下的耐磨寿命，只要按照保养周期检查调整链条张紧度，就能保证长期稳定运行。
