方管焊接箱型支撑钢架结构

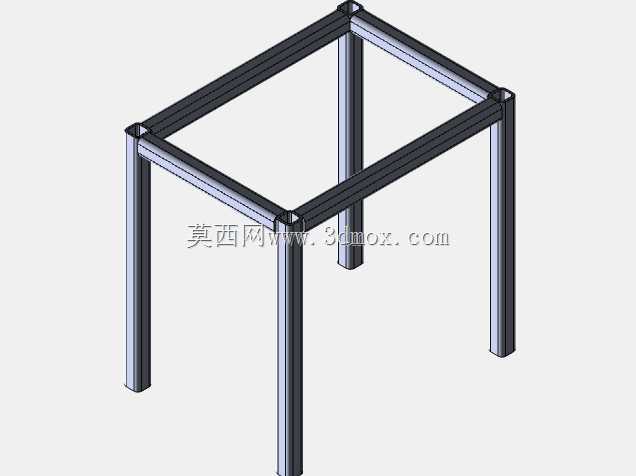

　　这类箱型钢筋框架在车间工位搭建、小型设备机座支撑、仓储临时置物台搭建场景中应用十分广泛，不同于铸件一体成型的支撑结构，采用标准型材焊接的框架在加工灵活性、成本控制、后期改造适配性上有明显优势，很多中小批量的非标设备配套支撑台，都会优先选用这类结构做主体承载。从结构受力逻辑来看，四根竖直型材作为主要的承重立柱，承担垂直方向的静载荷与作业过程中的动载荷，上下两层的横向围框型材通过角部满焊连接，把四根立柱连接成一个整体的箱型受力体系，既可以抵消立柱受偏载时的侧向弯矩，也能避免单根立柱受力不均出现的失稳变形，相比单立柱或者L型支撑结构，箱型围合的结构抗扭性能提升非常明显，即使台面放置的工件重心偏离框架中心，也不会轻易出现框架整体倾斜的问题。

　　设计这类框架的时候，首先要确认的是安装边界尺寸，这款框架的外形尺寸控制在550.80mm×750.80mm的平面范围内，高度方向的尺寸适配常规人工站立作业的操作高度，不需要额外垫高就可以直接在上方铺设台面板作为作业工位使用，安装时只需要保证四个立柱的底部支撑面处于同一水平面上，就可以避免框架受力后出现焊缝额外受拉的情况。型材选型上采用等截面的方形棒材，相比同截面积的圆管或者角铁，方管的两个垂直方向的抗弯截面模量一致，不管是哪个方向受到侧向冲击力，都能保持一致的抗变形能力，角部的焊接位置采用切角对接的方式，不需要额外加装角码连接件，既减少了装配零件的数量，也让焊缝的受力方向更贴合型材传力路径，避免焊缝处出现应力集中导致的开裂问题。

　　实际使用过程中，这类框架可以根据上方搭载的设备重量调整型材的壁厚，如果是放置轻型的检测仪器、装配工装，选用薄壁型材就可以满足承载要求，如果是搭载有振动的加工类设备，只需要在立柱底部加装减震脚垫，同时适当加厚横向围框的型材壁厚，就可以抵消设备运行时产生的振动传导，不需要重新设计整体结构。很多一线的结构设计人员在做这类支撑框架的时候，容易忽略的是焊接变形的预留量，这款框架在设计时已经考虑到方管焊接时的热收缩量，横向型材的下料尺寸提前预留了焊接收缩余量，焊接完成后整体的平面度可以控制在工装使用的允许范围内，不需要焊后再做大量的校形工作，能有效缩短加工周期。框架的上部围框是直接的台面板安装基准，围框的上表面在焊接后经过简单的打磨找平，

　　就可以直接通过螺栓固定钢板、密度板或者防静电台面，不需要额外加工安装基准面，下部的围框既可以作为斜撑的连接点强化整体刚性，也可以直接铺设层板放置工具、待加工工件，拓展框架的置物空间。在设备改造场景中，这类箱型框架还可以作为小型输送线的中间支撑架、设备外围的安全防护栏安装基体，只需要在对应位置钻孔加装连接角件，就可以和其他标准铝型材框架、钣金护罩实现快速拼接，不需要破坏原有框架的主体焊缝结构，适配性非常强。不同于定制的铸造机架，这类焊接框架的加工不需要开模，单台或者小批量制作时，只需要按照尺寸切割型材、定位点焊后满焊、做简单的表面防锈处理就可以投入使用，生产周期可以控制在几个小时内，对于紧急的工位改造、临时生产搭建需求来说，是性价比极高的结构方案。在受力校核层面，这类箱型结构的受力计算非常简便，只需要按照简支梁模型计算单根横向型材的最大挠度，再校核立柱的压杆稳定性，就可以快速确认型材选型是否满足承载要求，不需要做复杂的有限元分析，非常适合一线工程人员快速选型设计。
