带键槽台阶式偏心曲轴结构设计

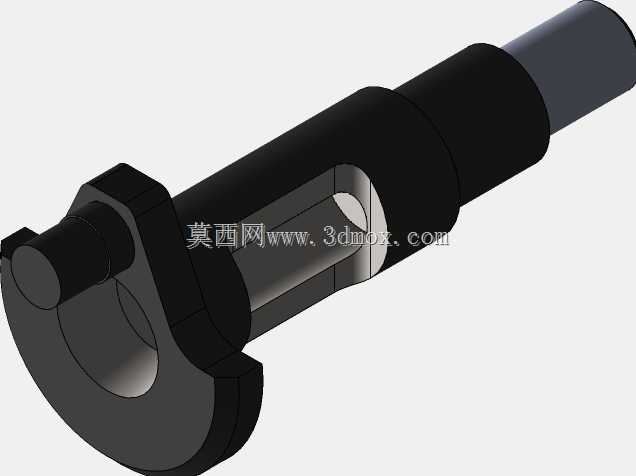

　　在小型往复式动力转换机构里，这类偏心曲轴是把旋转运动和直线往复运动做转换的核心承载件，常见于排量不大的单缸空压机、便携燃油动力工具、小型高压清洗泵这类需要紧凑动力输出的设备上，和传统分体式曲柄连杆结构比，一体台阶式的曲轴能把装配公差累积压到最低，高速运转时的动平衡余量更容易控制，不会因为多零件配合间隙出现径向窜动。从结构上看，这款轴采用多阶台阶设计，最左端的偏心圆盘是曲柄销的承载基体，偏心距直接决定配套活塞的行程长度，设计时要先根据目标设备的排量、额定转速反推偏心距数值，同时要校核偏心部位的抗弯截面模量，避免往复载荷长期作用下出现疲劳断裂；圆盘向外延伸的短轴段是轴承安装位，尺寸要和所选深沟球轴承的内圈过盈配合公差匹配，

　　轴肩高度要低于轴承内圈的倒角高度，方便装配时轴承能顶到位不会出现虚装。中间段的轴身上加工有贯通式键槽，这个位置是动力输入或输出的连接位，用来安装同步带轮或者齿轮，键槽的宽度深度要符合平键的国标配合要求，键槽的端部要做铣刀退刀的圆弧处理，避免应力集中在键槽尖角处，长期受交变扭矩时出现裂纹；键槽所在轴段的右侧是两道凸起的轴肩，这两个轴肩一方面是给传动件做轴向定位，另一方面也是曲轴旋转时的配重平衡结构，设计时要根据偏心端的重量差调整轴肩的外径和厚度，让整个轴的质心尽量落在旋转中心线上，减少高速转动时的振动传递到设备壳体上。最右端的细长轴段是另一端的轴承支撑位，直径比中间传动段小，这样的设计能让整个轴的装配顺序更合理，从右端依次穿入轴承、

　　传动件、左端轴承，不需要做过大的装配避让孔，能保证支撑端的壳体强度。建模过程中，所有轴段的过渡位置都做了圆角处理，尤其是偏心圆盘和主轴连接的位置，圆角半径不能小于2mm，避免截面突变带来的应力集中；轴端都做了小角度倒角，方便装配时引导轴承、密封件顺利套入，不会刮伤橡胶密封件的唇口。从安装边界来看，两个支撑轴段的同轴度要控制在0.02mm以内，偏心段的轴线和主轴轴线的平行度公差不能超过0.015mm，键槽的对称度要相对于轴的中心面对称，偏差不超过0.01mm，这些形位公差直接决定了曲轴运转时的卡滞概率和使用寿命。实际应用中，这类曲轴的材质一般选用40Cr调质处理，表面硬度达到HB220-250，

　　和轴承配合的轴颈位置可以做高频淬火提升耐磨性，键槽位置要做去毛刺处理，避免装配时平键无法顺利卡入。设计时还要考虑和周边零件的间隙，偏心圆盘旋转时的外圆轨迹不能和壳体内部的加强筋、油道结构出现干涉，要预留至少1mm的安全间隙，同时要给连杆的运动留出足够的摆动空间，避免连杆大头在旋转过程中碰到轴肩或者壳体壁。
