方形端座连杆传动结构

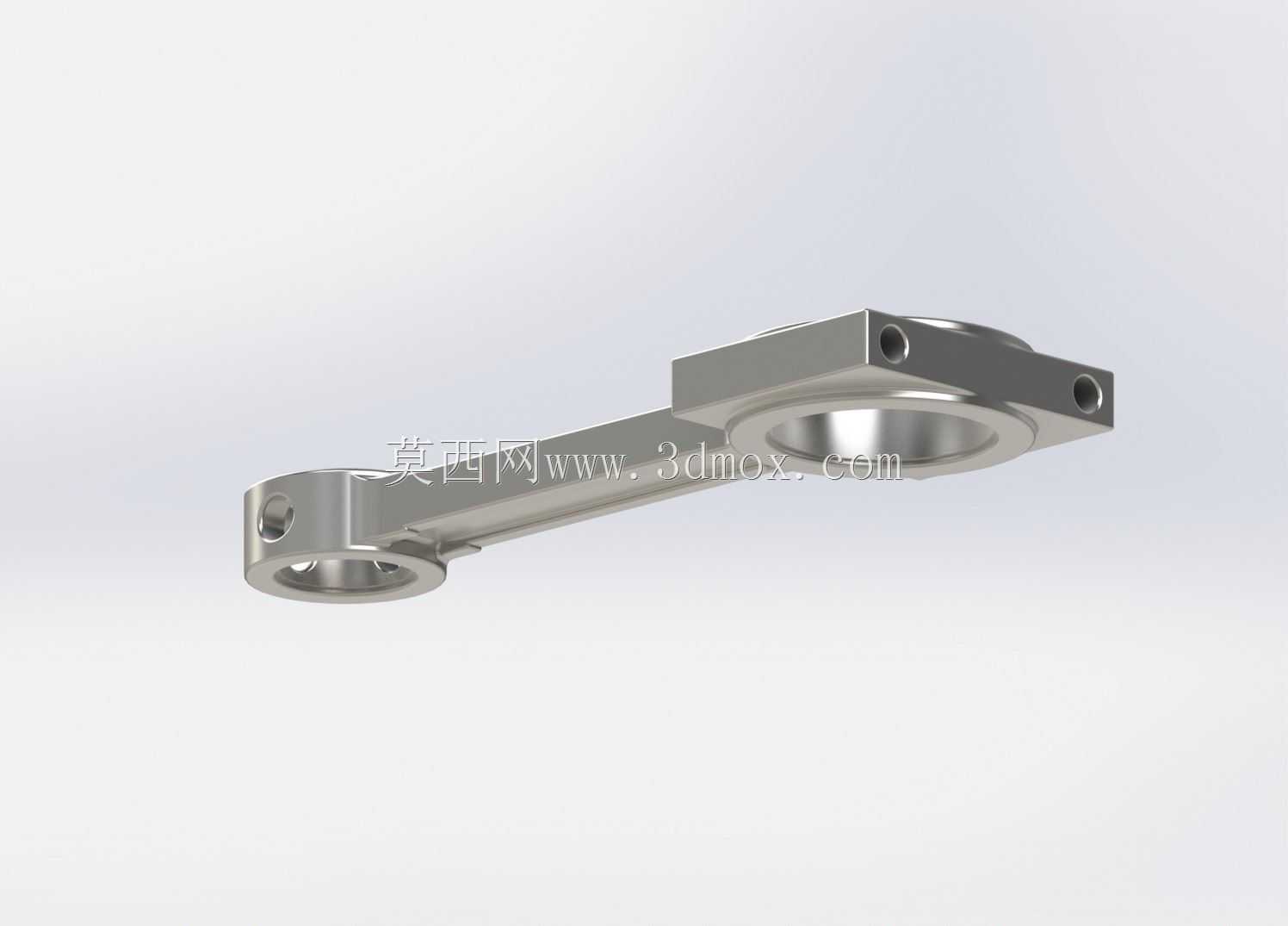

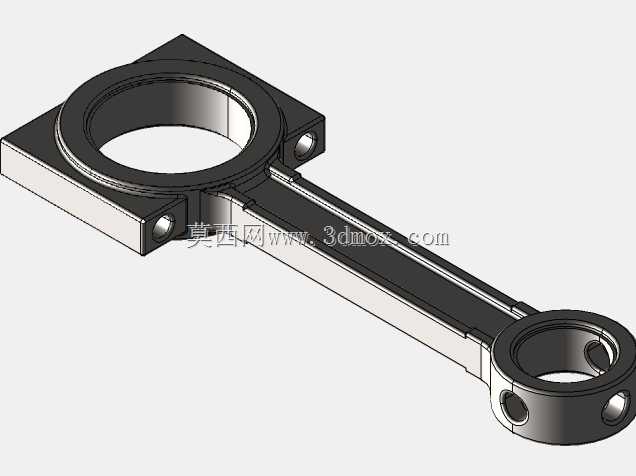

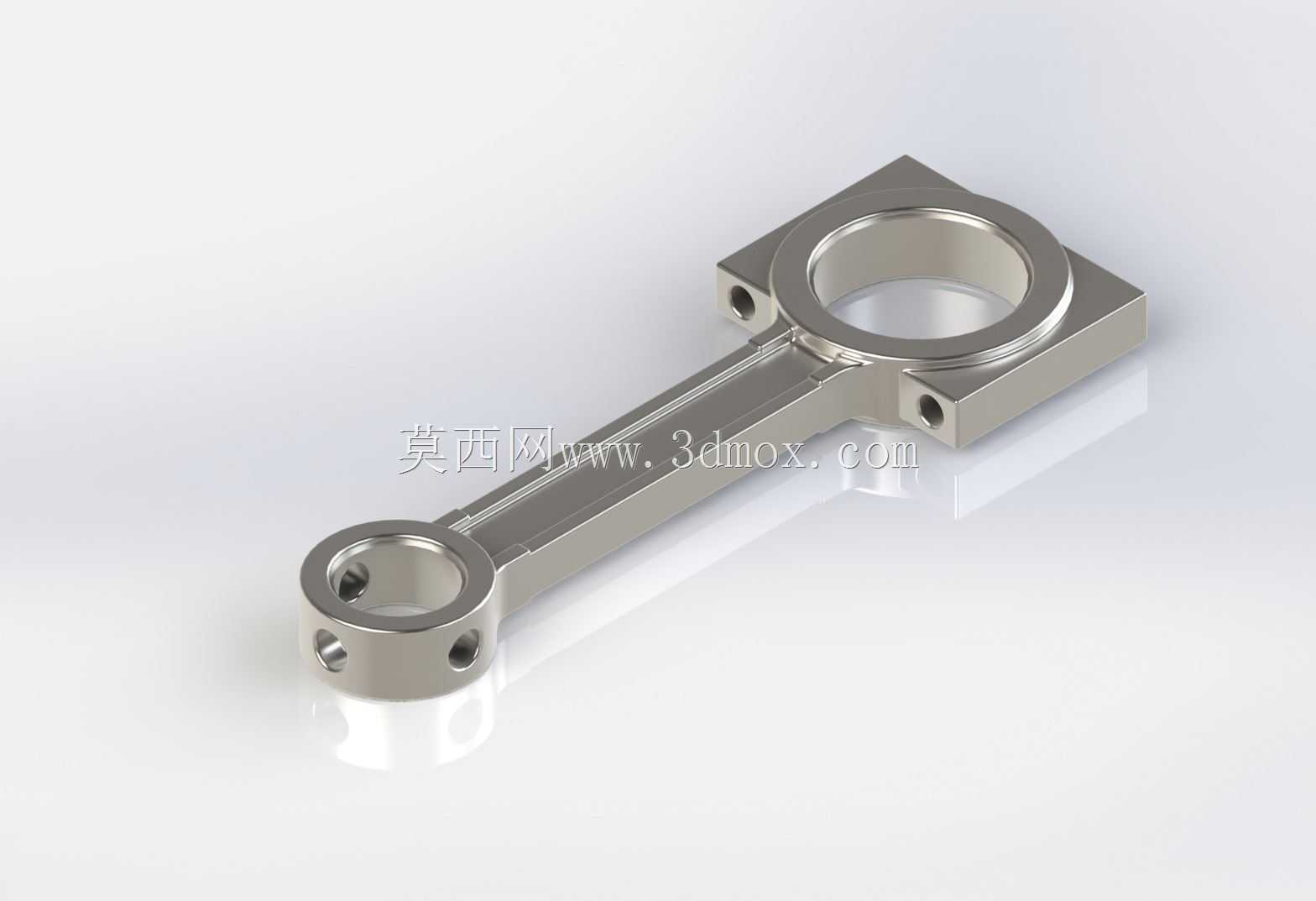

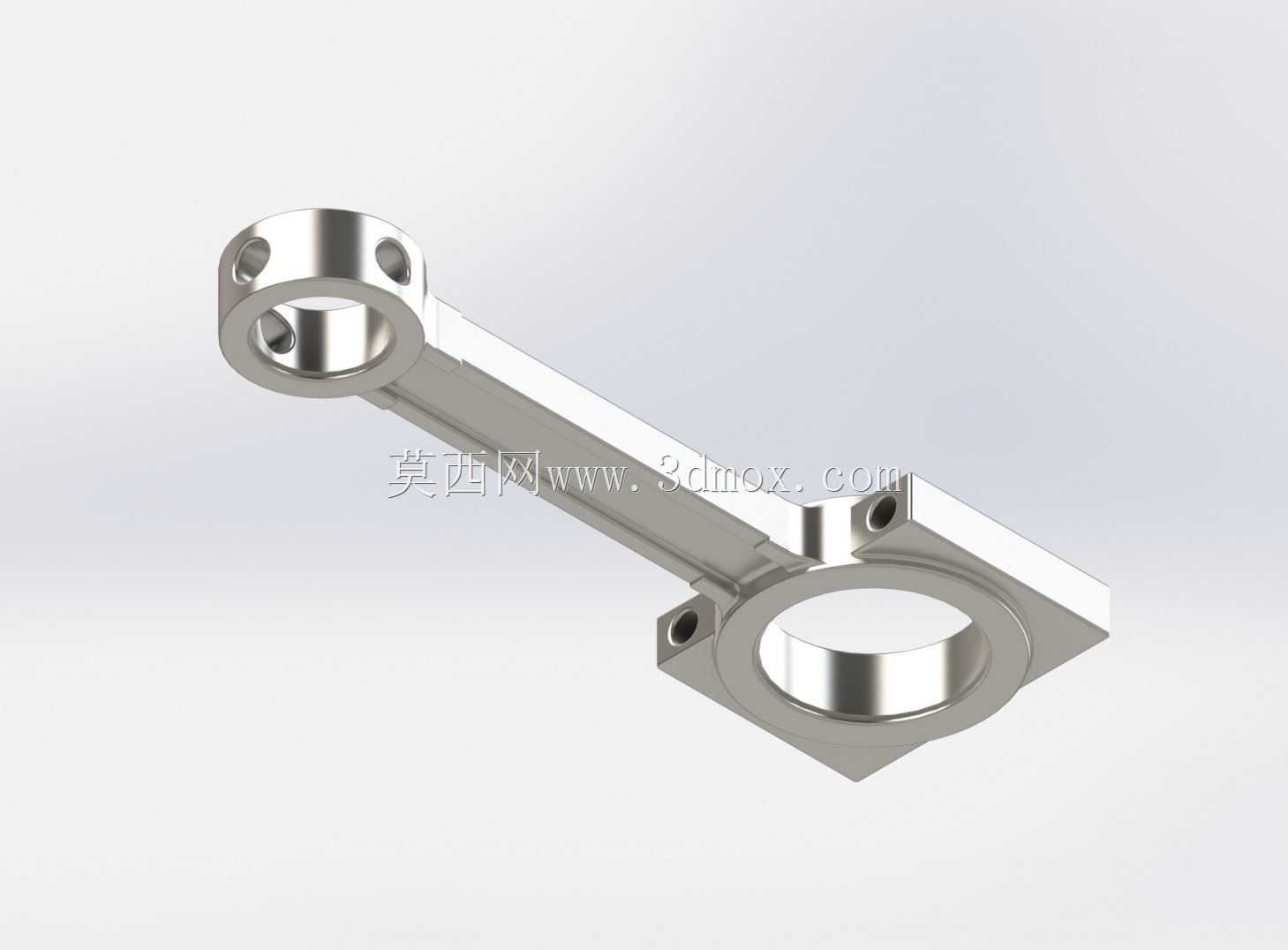

　　这款连杆结构在设计上跳出了传统圆形端连杆的常规思路，将大端连接座设计为方形带安装孔的结构，适配更多非回转类安装基座的装配需求，在小型动力传输、往复运动转换机构中有着独特的适配优势。从实际应用场景来看，这类连杆常被用在小型气动执行机构、桌面级自动化往复工位、小型内燃机模型以及教学演示教具的传动链路中，承担着将回转运动转化为直线往复运动，或是将直线推力转化为回转扭矩的核心传动作用，相比常规圆形端连杆，方形端的设计能够在安装时提供更稳定的定位基准，减少装配时的周向转动偏差，尤其适合安装面为平面、需要靠端面贴合保证装配精度的场景。

　　从功能特性上看，杆身采用了等截面加强筋结构，在保证整体轻量化的前提下提升了杆身的抗弯抗扭刚度，避免高速往复运动过程中杆身出现横向振颤，大小端的连接孔均做了同轴度公差约束设计，孔壁预留了衬套安装余量，实际生产装配时可以压入铜质或含油尼龙衬套，降低孔壁与连接销轴的磨损，延长构件的整体使用寿命。大端方形座的四个角位置设置了贯通安装孔，既可以通过销轴穿过中心孔做铰接连接，也可以通过四个角的安装孔将大端直接锁固在需要做往复推拉的部件端面上，两种连接方式兼容的设计，让这款连杆能够适配更多不同的安装工况，不用针对不同连接形式单独开发对应构件，降低了小型设备的备件种类需求。

　　设计过程中首先确定的是大小端孔的中心距参数，这个尺寸直接决定了往复运动的行程范围，建模时先以中心距为基准绘制两端孔的中心轴线，再围绕大端的安装需求扩展方形座的轮廓，方形座的边长比中心孔直径大出40%左右，既保证四个安装孔有足够的布置空间，也不会让端座体积过大造成运动过程中的干涉。杆身与两端连接座的过渡位置做了大圆角过渡处理，避免应力集中在连接根部，长期承受交变载荷时出现断裂风险，所有外露棱边都做了0.5mm的倒角处理，去除机加工产生的毛刺，也避免装配过程中划伤操作人员。

　　安装边界方面，大端方形座的厚度与杆身厚度保持一致，运动过程中不会因为端座突出造成周边部件的运动干涉，小端的外径尺寸控制在中心孔直径的2.2倍，适配常规的连杆销轴与关节轴承安装，四个角安装孔的孔距按照通用的安装孔位标准设计，能够直接适配市面常见的小型滑台、气缸推块的安装孔位，不用额外做转接板。需要注意的是，这款连杆属于传动功能件，并非用于高负荷内燃机的精确工程级部件，在实际选型应用时，要根据传递的扭矩、往复运动频率核算杆身的载荷上限，避免超负载使用造成构件变形或断裂，装配时要保证大小端孔的轴线平行度误差在允许范围内，否则运动过程中会出现卡滞、异常磨损的问题。

　　从结构细节来看，大端中心孔的深度与方形座厚度一致，能够适配全长销轴或者半长销轴的安装，小端的径向设置了顶丝孔，安装销轴后可以通过顶丝锁死销轴与连杆的相对位置，避免销轴在运动过程中出现轴向窜动。杆身的截面采用工字型简化设计，相比实心矩形杆身重量降低30%左右，往复运动时的惯性力更小，能够提升机构的动态响应速度，适合运动频率较高的轻载传动场景。
