步进驱动配套齿条齿轮传动结构

项目分类:通用机械零部件 发布时间:2022-05-30 ID:643314
  • 步进驱动配套齿条齿轮传动结构
  • 步进驱动配套齿条齿轮传动结构
  • 步进驱动配套齿条齿轮传动结构
  • 步进驱动配套齿条齿轮传动结构

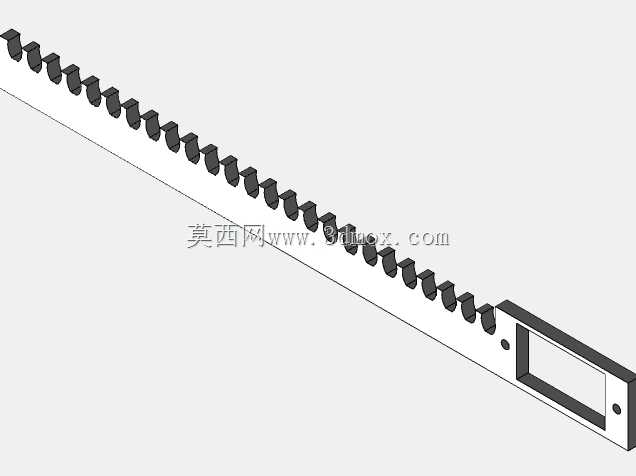

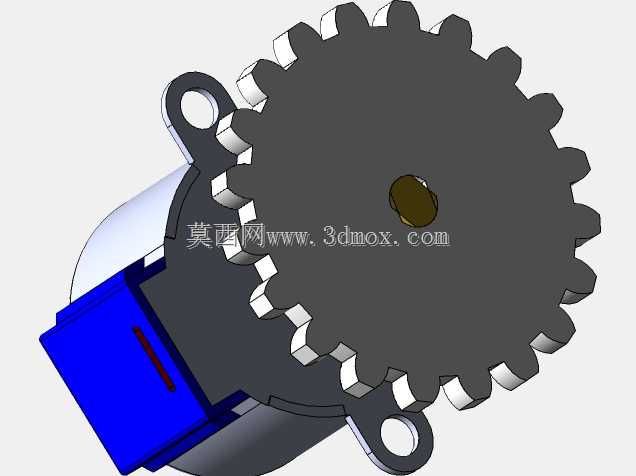

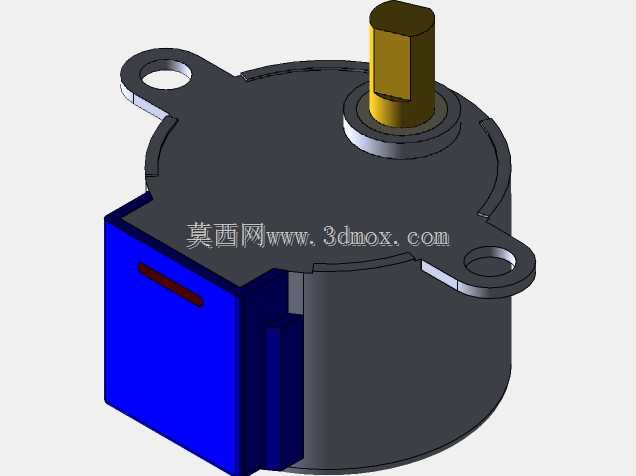

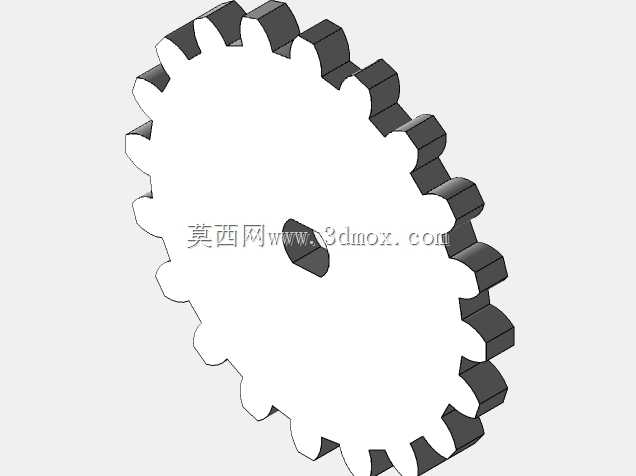

  这套带步进器的齿条齿轮结构,在小型自动化执行端的应用覆盖度非常高,从桌面级分拣设备的推料机构,到小型检测工位的往复位移单元,再到教学实验台的运动演示模块,都能见到这类结构的实际落地。很多刚接触小型传动设计的工程师容易忽略这类结构的安装边界问题,实际装配时,齿轮与步进器输出轴的同轴度公差需要控制在0.02mm以内,否则带载运行时会出现周期性卡顿,长期运行还会加剧齿面的不均匀磨损。齿轮采用小模数直齿设计,齿顶做了微小的倒角处理,避免齿条与齿轮啮合初始阶段出现卡滞,齿厚的公差选取了7级精度,既可以满足常规低速往复运动的传动精度要求,又不会因为加工精度过高抬升零件的制造成本。配套的齿条在设计时预留了两个安装定位孔,

  孔位与步进器安装支架的定位凸台完全匹配,装配时不需要额外做配钻工序,能有效缩短现场装配的调试周期。从功能特性来看,这套结构的传动行程可以根据实际需求调整齿条长度,不需要更换齿轮与步进器的连接部分,对于需要快速改型的非标设备来说,这种模块化的设计思路能大幅减少设计重复工作量。很多人在做这类结构建模时,容易把齿轮的节圆和齿条的节线位置关系搞错,实际啮合时节圆与节线必须保持相切,侧隙控制在0.01-0.03mm之间,侧隙过小会导致运行阻力过大,步进器丢步,侧隙过大则会让往复运动的回程差超出设计允许范围,影响终端执行件的定位精度。步进器的安装支架做了两个带安装耳的结构,安装耳上的通孔设计成长圆孔,方便装配时调整齿轮与齿条的中心距,

  不需要做复杂的工装定位就能快速找到最佳啮合位置。在实际工况中,这类结构通常运行速度不超过0.5m/s,负载多在10N以内,多用于轻载的直线往复运动场景,比如小型料仓的挡料机构、标签送料的牵引单元、测试探针的升降驱动等。设计时还考虑了日常维护的便利性,齿轮与齿条的啮合位置完全外露,不需要拆解其他结构就能直接涂抹润滑脂,日常运维的操作门槛很低。从外形尺寸来看,齿轮的外径适配28型步进器的输出轴安装尺寸,整体结构的安装占用空间很小,在布局紧凑的小型设备内部也能找到合适的安装位置,不会和周边的气动管路、传感器走线产生干涉。建模过程中,齿形的绘制严格按照渐开线齿形参数生成,没有做简化处理,在做运动仿真时可以真实模拟啮合过程中的接触状态,

  提前验证是否存在干涉、卡滞的问题,避免实际加工装配后才发现结构缺陷。齿条的背面设计成平面结构,可以直接贴装在设备的安装基板上,不需要额外做导向结构的适配,当运动行程较短时,齿条自身的刚性完全可以满足运动精度要求,不需要额外加装直线导轨辅助导向,能进一步压缩整套机构的物料成本。很多教学场景中也会用到这类结构,用来演示齿轮齿条的传动原理、步进电机的运动控制逻辑,因为结构简单直观,传动过程清晰可见,非常适合作为机械原理教学的演示载体。在做结构选型时,工程师可以直接套用这套结构的安装尺寸,只需要根据实际需要的行程调整齿条长度,根据负载大小验算齿轮的齿根弯曲强度即可,不需要从零开始做齿形绘制、支架结构设计的工作,能有效缩短项目的设计周期。需要注意的是,这类结构不适合高速重载的传动场景,如果运行速度过高,直齿齿轮啮合的冲击噪音会明显增大,齿面磨损速度也会加快,这也是设计选型时需要明确的应用边界。
