带倾角调节功能的辊筒式输送机架

　　这款可调辊筒输送设备，主要面向生产线上需要灵活调整物料输送倾角的作业场景，常见于电子组装线末端接驳、五金件工序间转序、包装线不同高度设备对接的工位，能解决固定高度输送机无法适配多台不同进料高度设备的痛点，不用额外搭建过渡坡道或者更换不同高度的支腿，单台设备就能覆盖一定范围内的高度差输送需求。

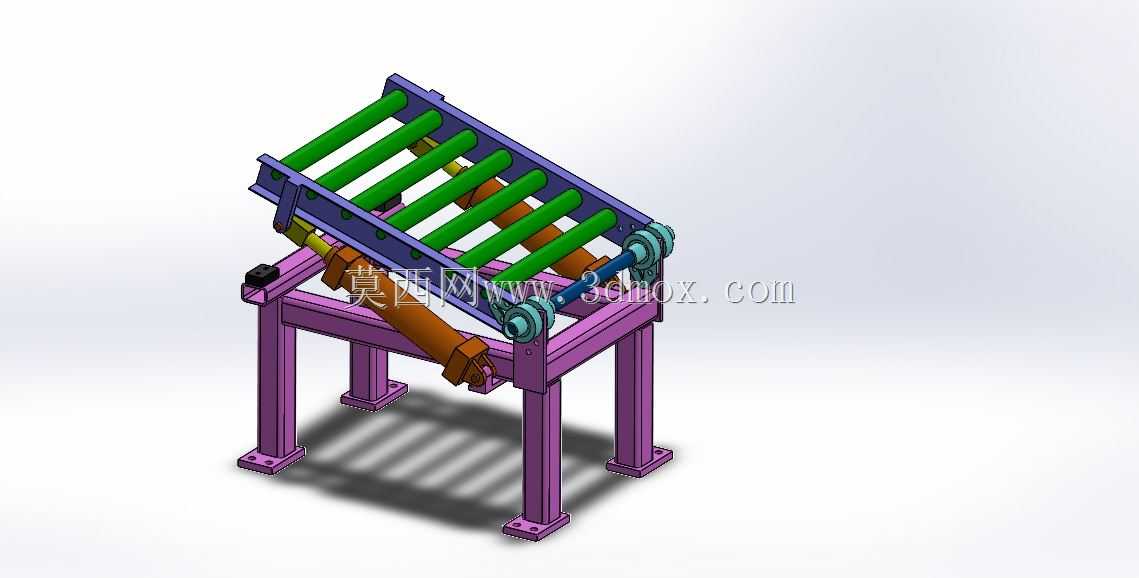

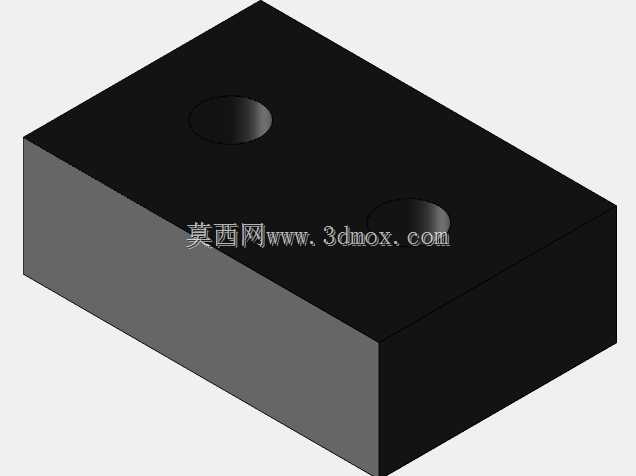

　　从结构设计逻辑来看，设备主体采用方管焊接成型的四脚支撑框架，支腿底部带安装法兰盘，法兰盘上预留螺栓过孔，安装时可直接通过膨胀螺栓固定在车间水泥地面，或者通过脚轮安装孔选配万向脚轮实现工位移动，固定安装状态下设备整体占地投影尺寸约为1200mm*700mm，支腿底部到辊筒输送面最低高度约为650mm，倾角调节范围覆盖0到15度，最高位输送面高度可达到900mm，能适配多数车间作业台、加工设备的进料口高度区间。

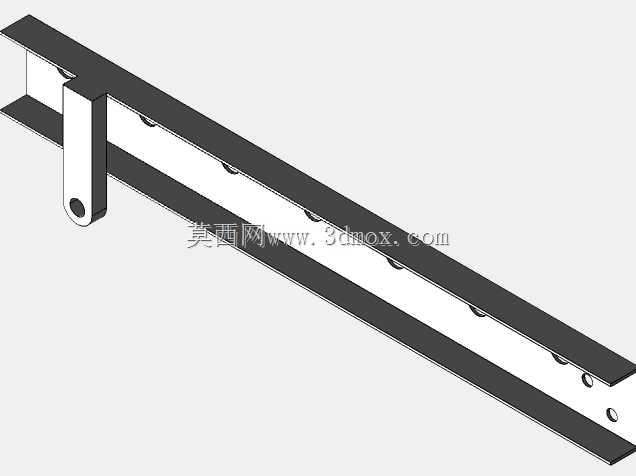

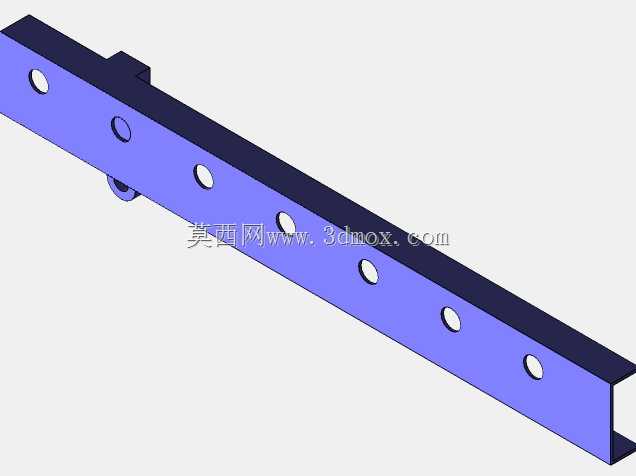

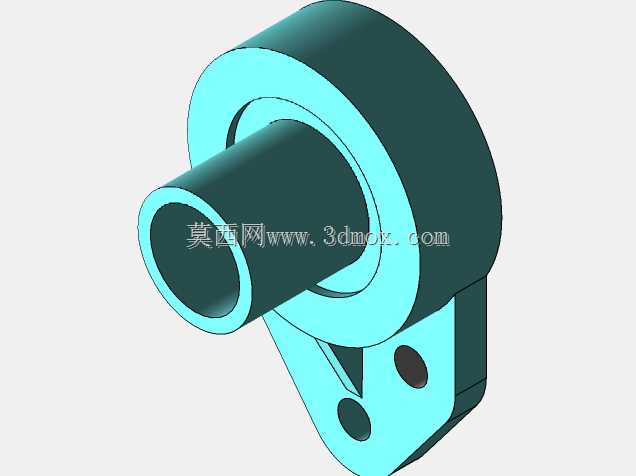

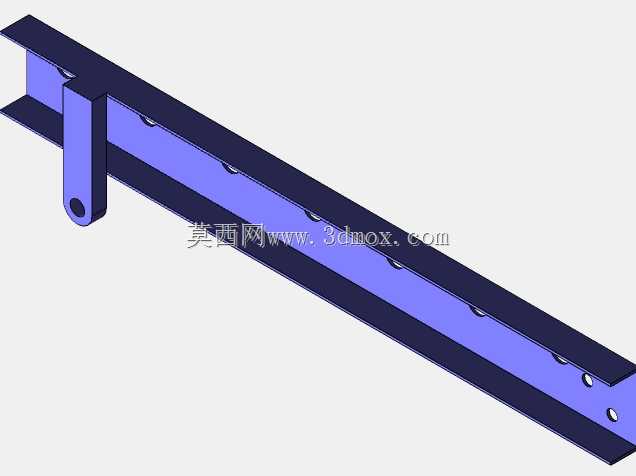

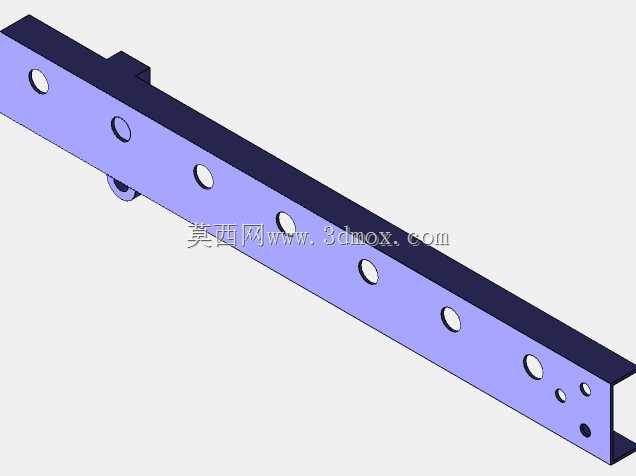

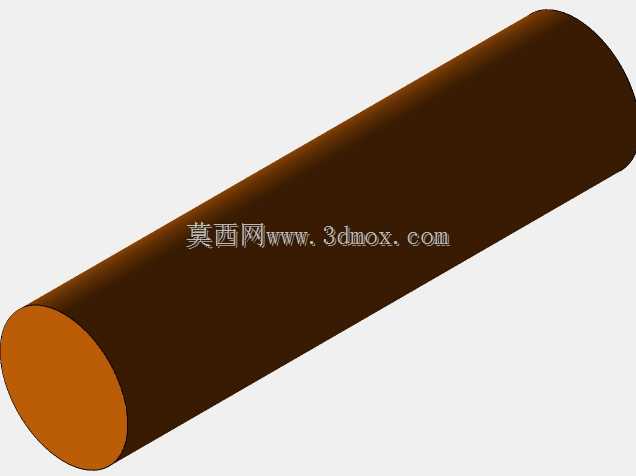

　　输送段采用平行排布的无动力辊筒，辊筒两端通过带座轴承固定在两侧的输送架侧板上，辊筒间距设置为80mm，能稳定输送底面尺寸大于100mm的箱装物料、硬质工装板载具，不会出现物料卡滞或者掉落的情况；如果需要适配更小尺寸的物料，也可以在现有辊筒间隙内加装更小直径的过渡辊，侧板上预留的安装孔位已经做了通用化设计，不需要二次打孔加工。

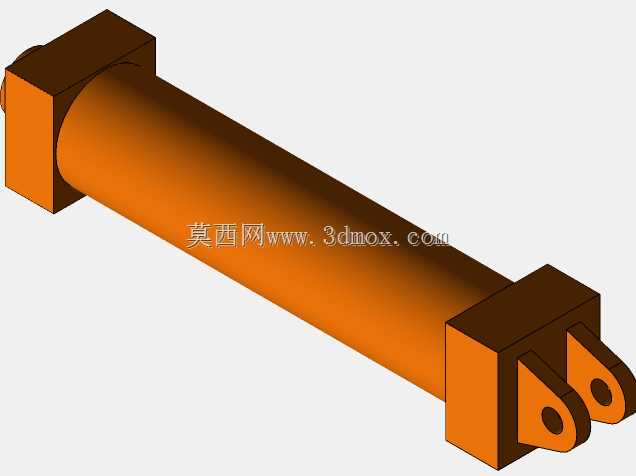

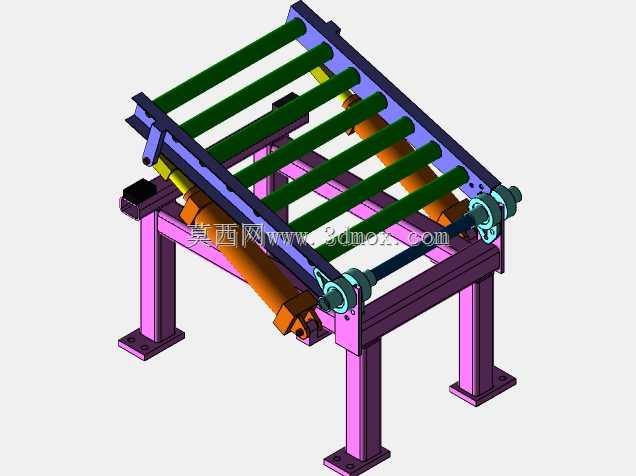

　　倾角调节的执行部件采用铰接安装的液压油缸，油缸缸体端铰接在底部固定框架的横梁上，活塞杆端铰接在输送架侧板的中部铰接座上，油缸动作时会推动输送架绕尾部的铰接转轴转动，从而实现输送面的倾角调整，调整到目标角度后可通过油缸自带的液压锁止结构固定位置，不会因为输送物料的重量出现角度回落，相比丝杆调节结构，液压调节的操作力更小，单人就能完成角度调整作业，而且承载能力更强，整段输送架的额定承载可以达到200kg每米，能满足多数轻型工业物料的输送需求。

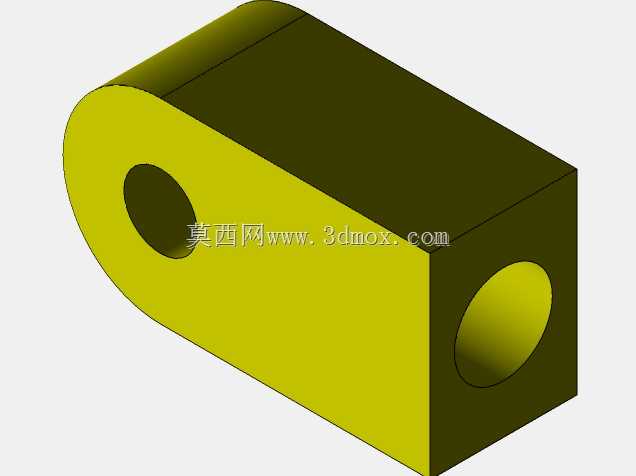

　　设计时特意在输送架的两侧预留了挡边安装位，如果输送倾角较大时，可以加装可拆卸的金属挡边，避免物料从侧面滑落；尾部铰接位置采用带衬套的铰接轴，衬套采用自润滑铜合金材质，长期转动磨损后只需要更换衬套就能修复铰接间隙，不用整体更换铰接座，降低后期维护成本。辊筒的轴端采用标准卡簧固定结构，拆卸单根辊筒时只需要取下两端卡簧就能抽出辊筒，不需要拆解整个输送架侧板，方便后期更换磨损的辊筒或者清理辊筒间隙内掉落的生产碎屑。

　　气路管线和可选的动力接线都预留了沿框架方管内部走线的空间，外部不会有明线暴露，避免车间作业时管线被物料勾挂造成损坏，如果后续需要将无动力辊筒改造为动力输送，只需要在侧板外侧的预留安装位固定驱动电机，在辊筒端加装链轮或者多楔带轮就能完成改造，不需要重新加工主体框架，整体结构的拓展性较强，能适配不同生产场景的改造需求。安装时需要注意底部框架的水平度校准，四个支腿的法兰盘固定后要保证框架整体水平偏差不超过2mm每米，避免倾角调节时出现卡滞或者受力不均的情况，铰接位置在设备投入使用前需要加注润滑脂，减少转动摩擦阻力，延长铰接部件的使用寿命。
