山地自行车车架结构三维设计

　　山地自行车车架作为整车的核心承载基体，是连接前后轮组、转向组件、传动系统、避震结构以及骑行者的核心骨架，其结构合理性直接决定整车的骑行刚性、重量表现、操控响应以及复杂路况下的耐久性能。在户外越野、林道穿越、日常通勤代步等不同应用场景下，车架需要承受来自多方向的复杂载荷：骑行过程中踩踏发力带来的纵向扭矩，颠簸路面冲击产生的垂直方向交变载荷，转向操作时的横向侧向力，以及紧急制动时的惯性冲击力，这就要求车架在结构设计阶段完成多工况的载荷校核，平衡刚性与韧性的匹配关系。

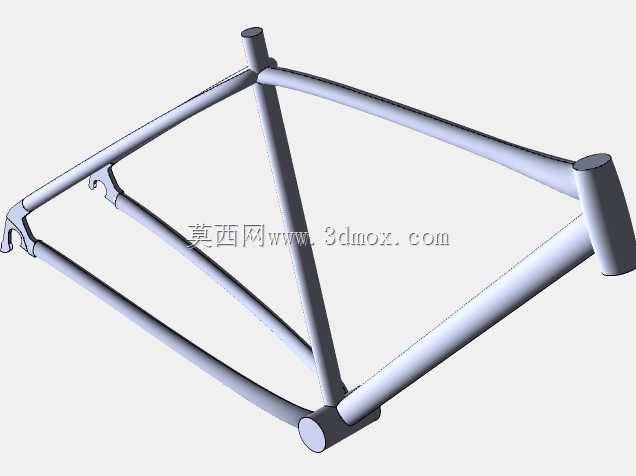

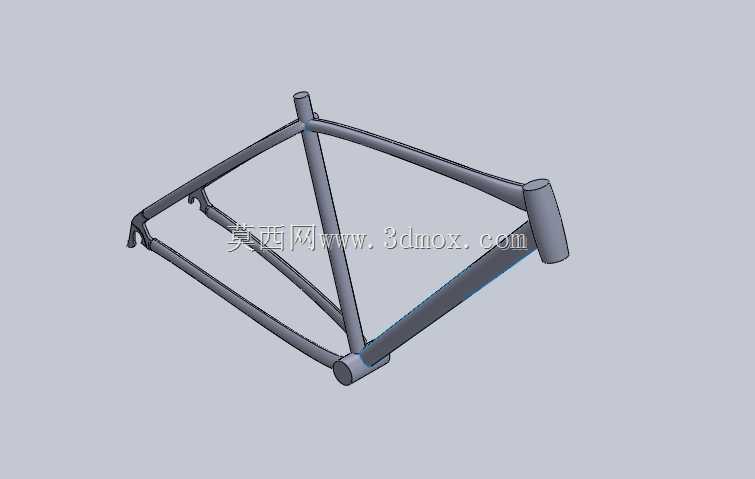

　　本次设计的山地自行车车架采用经典的菱形双三角结构布局，上管、下管、座管、后上叉、后下叉通过头管、中轴座、尾钩、座管夹安装位形成稳定的闭合受力体系，这种结构经过长期的行业应用验证，能够在最小的管材用量下实现最优的力传导路径。头管部位预留标准的碗组安装同轴孔位，适配常规山地车通用的锥管或直管前叉舵管，安装边界尺寸匹配市面主流的碗组规格，无需额外改装即可完成前叉组件的装配。中轴位置设置标准的五通安装座，孔位同轴度公差控制在机械装配通用精度范围内，可适配压入式或螺纹式中轴组件，直接对接牙盘、曲柄等传动部件，保证踩踏力的高效传递，减少动力损耗。

　　后叉部分的尾钩位置预留标准的后轮轴安装槽，开档尺寸匹配常规山地车轮组的花鼓规格，同时预留了碟刹安装座的固定孔位，支持线拉或油压碟刹组件的直接安装，无需额外焊接转接座。座管位置设计有标准口径的座管插入腔体，搭配常规的座管夹即可实现座杆的高度调节，适配不同身高骑行者的骑行姿态调整需求。管材的截面选型结合不同部位的受力特点做差异化设计：下管作为承受踩踏扭矩和路面冲击的核心受力件，采用变径椭圆截面设计，在提升纵向抗扭刚性的同时，能够吸收部分路面传来的高频振动；上管采用相对圆润的截面造型，兼顾跨高舒适性与侧向刚性；后上叉与后下叉做了扁平化截面优化，在保证后轮安装定位精度的前提下，过滤后轮传递的细碎颠簸，提升长距离骑行的舒适度。

　　设计过程中优先考虑各安装位的通用性与互换性，所有外接组件的安装边界均遵循山地车行业通用的装配尺寸规范，避免出现非标定制件带来的后期维护、改装困难问题。结构受力路径经过反复优化，管材衔接位置的过渡区域做了平滑的应力释放处理，减少应力集中带来的疲劳断裂风险，在保证整体结构强度满足越野工况使用要求的前提下，尽可能优化管材壁厚分布，降低车架整体自重。各安装孔位的位置度公差经过严格校核，保证前叉转向无干涉、轮组转动无蹭碟、传动系统变速顺畅，整车装配后各部件的相对位置符合人体工程学骑行姿态，能够适配不同身高区间的骑行者完成林道穿越、爬坡、下坡等多场景的骑行需求。车架的走线位预留了充足的空间，支持内走线或外走线的变速、刹车管线布置，避免管线与管材之间的长期摩擦损耗，同时提升整车外观的整洁度。
