摇杆式压缩负载称重传感单元结构设计

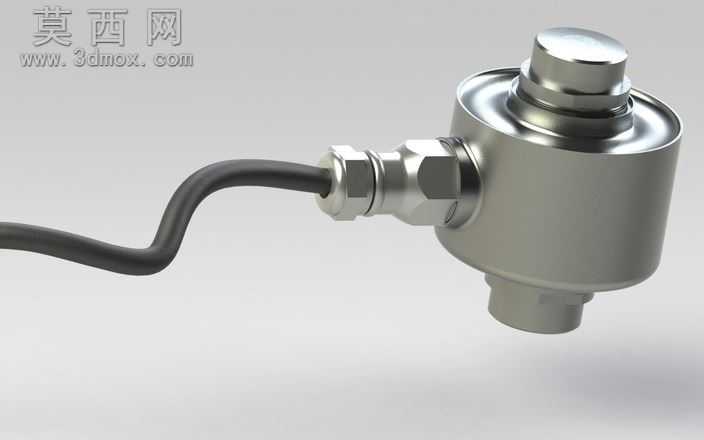

本作品为摇杆式压缩负载传感单元的三维设计成果，建模阶段采用参数化特征建模思路，先以回转体特征构建主体承压基座、顶部压头的核心轮廓，通过同轴度约束保证上下承压面的对中精度，避免偏载带来的测量误差；侧面出线结构采用拉伸切除与螺纹特征配合，预留标准线缆接头的安装位，线缆部分采用扫掠特征生成自然弯曲的走线形态，还原实际使用时的布线状态。材质设计上，主体承压结构赋予磨砂不锈钢金属材质，调整金属粗糙度参数模拟锻造加工后的哑光金属质感，顶部压头做高光金属处理，区分不同加工面的工艺差异；线缆部分赋予黑色橡胶材质，添加细微的表面纹理提升真实感，接头处的金属螺母做倒角高光处理，还原标准紧固件的细节特征。结构设计层面，采用摇杆式自复位承压结构，可自动适配微小的安装偏角，适用于桥梁、筒仓等大吨位静态、动态称重场景，内部预留应变片安装腔与走线通道，外部结构做圆角过渡处理，避免应力集中影响结构强度与测量精度。渲染阶段采用工作室柔光环境，添加柔和的环境反射突出金属材质的厚重质感，调整光影角度凸显结构的轮廓层次，将承压面、出线接头、主体壳体的结构关系清晰呈现，整体模型严格按照工业称重传感器的实际尺寸比例构建，所有装配关系符合实际产品的装配逻辑，可直接用于产品展示、结构验证以及相关称重系统的方案演示。
