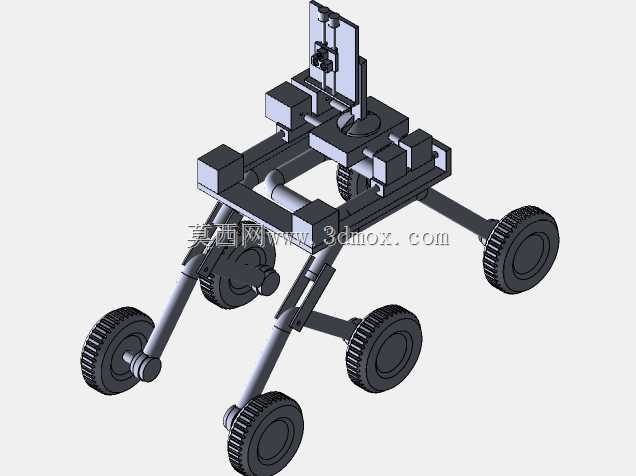

六轮摇臂式越障移动探测载具结构

　　这款轮式移动载具的结构设计，核心围绕非结构化复杂地形的通行需求展开，区别于常规固定底盘轮式设备，其采用多段铰接式摇臂悬架布局，六个行走轮分别通过独立摇臂与主承载底盘连接，单轮可根据地面起伏自适应调整垂向位置，在碎石、沟壑、缓坡等复杂路面行驶时，能始终保证所有轮体与地面保持有效接触，避免单轮悬空导致的牵引力损失或侧翻风险。从实际应用场景来看，这类结构可适配野外环境探测、狭小空间巡检、特殊地形作业的移动平台需求，主底盘上方预留的标准化安装位，可根据使用需求搭载探测传感器、作业执行末端、采样装置等不同功能模块，底盘中部的腔体空间可容纳动力单元、控制模块、供电组件等核心部件，安装边界充分考虑了常规工业级元器件的尺寸规格，

　　预留的走线槽与固定孔位可满足不同模块的布线与安装需求。设计过程中，摇臂的铰接点位置经过多轮运动仿真校核，单轮的上下摆动行程覆盖了常见的路面起伏高度差，当单侧遇到凸起障碍时，对应摇臂会绕铰接点转动抬升轮体，同时将载荷通过铰接结构传递至相邻摇臂，保证底盘整体始终保持接近水平的姿态，避免上方搭载的精密设备因底盘倾斜角度过大出现工作异常。轮体采用带防滑纹路的实心结构设计，兼顾硬质路面的滚动效率与松软路面的抓附能力，轮轴与摇臂的连接部位采用耐磨衬套结构，可承受长期往复摆动带来的磨损，降低后期维护频次。主底盘采用框架式拼接结构，在保证整体结构刚度的前提下尽可能降低自重，各连接部位的紧固件选型均考虑了颠簸工况下的防松需求，

　　关键受力部位做了加厚处理，避免长期受交变载荷出现结构开裂。从安装边界来看，底盘整体长宽尺寸控制在紧凑范围内，可满足狭小通道的通行需求，上方搭载平台的安装孔位采用通用间距设计，可直接适配市面上多数标准化的工业传感器与作业模块，无需额外做转接结构设计。摇臂的长度比例经过反复调整，在保证越障能力的同时，尽可能压缩整体转弯半径，让载具在狭窄空间内也能完成转向操作。动力传递路径的设计充分考虑了轮体摆动的工况，采用可随摇臂摆动的传动结构，不会因为轮体的上下位移影响动力的稳定传输，每个轮组的动力输出可独立控制，可实现差速转向、原地转向等灵活的移动模式，进一步提升复杂环境下的机动能力。结构设计阶段还充分考虑了装配工艺性，

　　所有零部件均采用常规机械加工工艺即可生产，无特殊工艺要求，铰接部位的间隙预留合理，既不会因为间隙过大出现行驶晃动，也不会因为间隙过小导致转动卡滞，整体结构的维护拆装便捷，常规工况下仅需定期对铰接部位做润滑保养即可保证长期稳定运行。
