USB2.0A型沉板内孔连接器结构设计

　　在消费电子、工业控制板卡、嵌入式设备的板级互联设计中，板端USB接口是承担外设数据传输、供电接驳的核心互联部件，本次呈现的沉板安装USB Type-A 2.0内孔连接器，是针对板内空间受限场景优化的标准接口方案。从实际应用场景来看，这类连接器广泛用在轻薄型工控主板、便携式检测设备、小型物联网网关的PCB板上，区别于常规直插加高的USB-A母座，沉板结构能够将接口主体嵌入PCB板的开槽区域，大幅降低接口在板卡表面的凸起高度，适配外壳厚度有限、内部堆叠空间紧张的设备结构设计需求，避免常规母座过高导致外壳装配干涉、接口突出量超差的问题。

　　从功能特性层面看，该接口完全遵循USB2.0传输规范，包含4个标准接触端子，分别承担电源正、数据负、数据正、电源地的信号与电力传输职能，支持最高480Mbps的传输速率，同时可承载标准USB2.0规范下的5V供电输出，满足U盘、鼠标、调试线缆、低速外设的接驳需求。接口的金属外壳采用卷边包合结构，除了提供插接时的结构导向与防护外，还具备完整的屏蔽效能，能够减少板卡高频信号对USB传输线的干扰，同时降低外部电磁噪声通过接口窜入板卡影响敏感电路工作的概率。外壳两侧延伸出的固定插脚，在焊接时可穿过PCB对应的定位孔，与板上焊盘牢固焊接，既能够在插接过程中承受横向、纵向的插拔力，避免端子受外力变形导致接触不良，也能实现屏蔽层与板卡接地网络的可靠连通，提升接口的抗干扰能力。

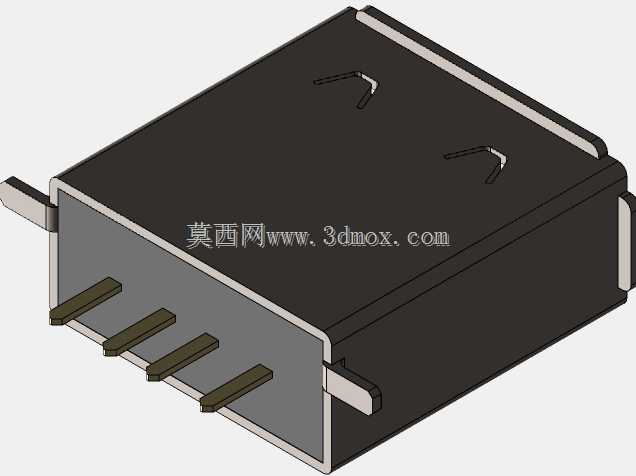

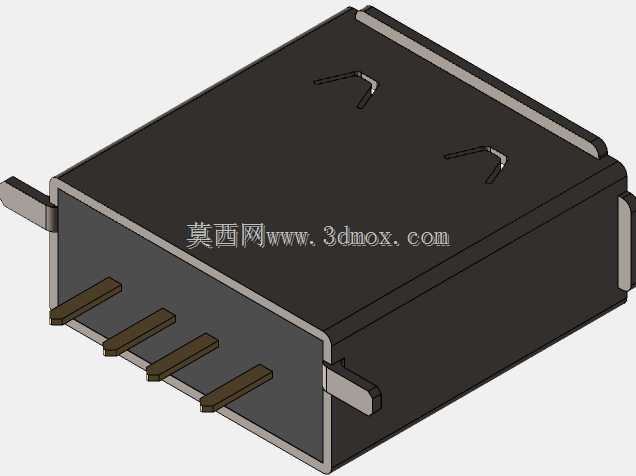

　　在设计思路的考量上，该连接器的建模完全还原量产零件的实际装配公差与结构细节：端子接触端采用弧形凸起设计，能够在公头插入时提供稳定的接触正压力，保证多次插拔后仍能维持可靠的接触电阻，避免长期使用后出现接触松动、数据传输中断的问题；接口内部的塑胶绝缘本体将4个端子精准分隔，固定端子的相对位置，保证公头插入时每个端子都能准确对位，同时塑胶材质选用耐高温的工程塑料，满足波峰焊、回流焊过程中的高温耐受要求，不会因焊接高温出现形变、端子移位的问题。沉板结构的台阶尺寸经过精准匹配，安装后接口端面与设备外壳表面的齐平度可控制在合理公差范围内，既不会出现接口内陷导致公头无法插到底的问题，也不会因接口外凸过多导致外壳装配出现缝隙。

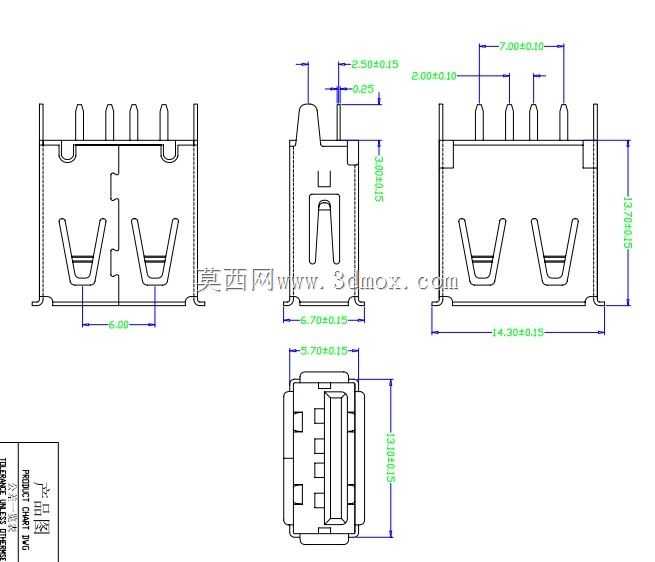

　　从外形尺寸与安装边界来看，该连接器的主体宽度、长度完全符合USB-IF标准Type-A母座的尺寸规范，沉板深度适配常规1.6mm板厚的PCB设计，安装时需要在PCB上对应位置开出匹配主体轮廓的沉槽，两侧固定插脚的孔位、四个端子的焊盘位置均按照标准封装尺寸设计，可直接适配主流PCB设计软件中的标准封装库，无需单独调整焊盘位置。接口的插拔导向口做了倒角处理，能够在公头插入时提供导向容差，即使公头存在轻微偏斜也能顺利导入，避免插针对接时顶坏端子。金属外壳的弹片结构设计在接口内部上下两侧，公头插入后弹片会卡住公头外壳的卡位凹槽，提供适度的插拔保持力，避免设备移动过程中公头意外松脱，同时保持力的大小控制在标准范围内，不会出现插拔过紧导致用户使用不便、或者插拔过松连接不稳的问题。在结构建模过程中，所有的折弯圆角、材料厚度、配合间隙都按照实际冲压、注塑零件的工艺要求设置，没有出现工艺无法实现的尖角、零间隙配合结构，模型可直接用于板卡堆叠的干涉检查、设备外壳的接口开孔对位，也能作为结构设计时的选型参考，帮助工程师在设计前期确认接口的安装空间、装配关系，减少后期打样时出现的结构干涉、装配不匹配问题。
