4针弹簧加载Pogo充电连接接头

　　这类弹簧加载式Pogo连接接头，目前在便携消费电子、小型穿戴设备、桌面式充电底座、工业手持终端的供电与信号传输场景中应用极广，相比传统插拔式接插件，它不需要精准对位插合，依靠端面接触就能完成导通，能大幅降低用户对位操作的精度要求，也避免了反复插拔带来的接口磨损问题。本次建模的4针规格接头，采用公母配对的长圆形扁平结构，接触端采用内螺纹式弹簧加载探针，单针额定载流能力覆盖2A级别，耐压等级适配36V以下直流供电场景，完全满足小型数码设备的快充供电、低速信号传输需求。

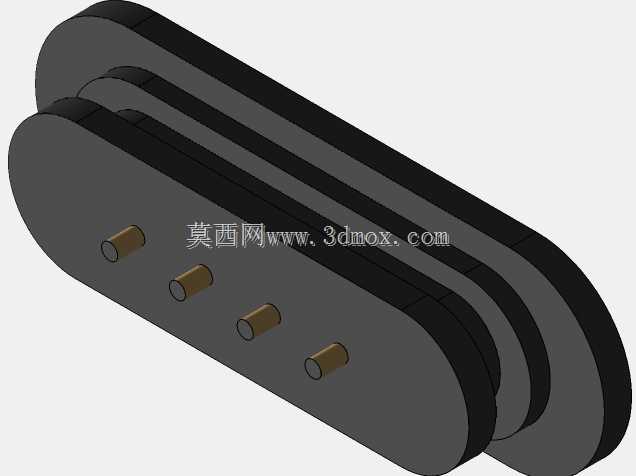

　　从结构设计逻辑来看，接头整体采用层叠式绝缘基座搭配外露探针的布局，绝缘基座选用长圆跑道形轮廓，边缘做了大圆角过渡处理，没有尖锐棱角，既可以避免装配时刮伤设备壳体，也能在紧凑的安装空间内最大化排布接触针位。四枚探针沿基座长度方向等距排布，针间距控制在2.5mm，这个间距是行业内小尺寸接插件的通用标准间距，既可以保证相邻针位之间的绝缘爬电距离满足安规要求，也能兼容市面上多数同规格公母座的互换需求。探针本身采用铜质基体，表面做镀金处理降低接触电阻，内部集成精密压缩弹簧，允许接触端有一定的轴向浮动量，哪怕对接的两个端面存在0.3-0.8mm的平面度误差，也能保证每一枚探针都和对面接触点可靠贴合，不会出现个别针位虚接、断连的问题。

　　安装边界层面，这款接头采用通孔安装方式，基座上预留的安装定位结构可以直接穿过设备壳体的预制开孔，背面通过点胶或者卡扣结构完成固定，不需要额外设计复杂的压装工装，装配工序非常简便。接头整体厚度控制在薄型化区间，适配超薄便携设备的内部堆叠空间，不会过多占用设备内部的电池、主板排布位置。接触端面的探针突出基座表面的高度经过精准计算，既保证对接时有足够的压缩行程提供稳定接触压力，又不会因为突出量过大导致设备放置时探针被磕碰弯折。

　　实际选型使用时，这类接头常被用在无需用户手动对位的盲插充电场景，比如无线充电底座的辅助供电触点、智能穿戴手环的充电座、手持扫码枪的底座充电触点、小型工业传感器的快速对接端口，相比磁吸式接头，它不需要额外加装磁铁，不会对设备内部的磁敏感元件产生干扰，结构成本也更低。建模过程中对探针的浮动行程、基座的层叠配合间隙都做了精准还原，绝缘基座的每层隔板厚度、探针安装孔的同轴度公差都按照实际量产的工程公差做了预留，导入装配环境后可以直接做干涉检查、对接行程模拟，不需要额外调整结构参数。

　　从接触可靠性角度设计时，特意将探针的接触端做了内螺纹凹面处理，相比传统的平头或者圆头探针，这种凹面结构在和对面的凸形接触点对接时，可以形成自定位效果，哪怕对接时存在轻微的横向偏移，接触压力也会引导两个接头自动滑到正对位置，进一步降低虚接概率。弹簧的弹力参数经过匹配，单针接触压力控制在合理区间，既不会因为压力过大导致对接时阻力过高，也不会因为压力过小导致接触电阻过大、温升超标的问题。基座材料选用耐高温的工程塑料，满足SMT回流焊或者波峰焊的温度要求，组装时可以直接和设备主板一同过炉焊接，提升生产装配效率。
