微型贴片式圆形轻触按键开关结构

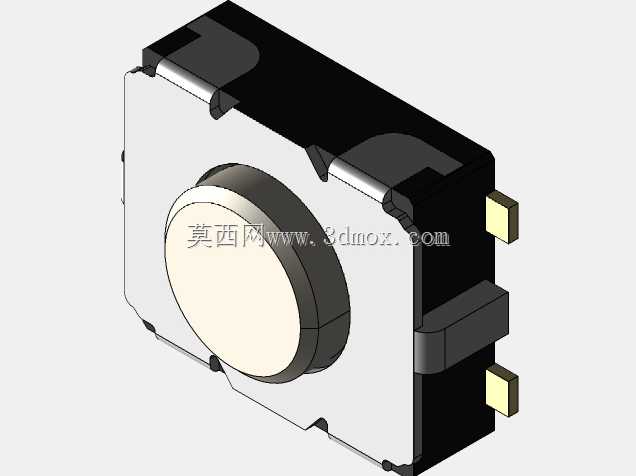

　　这款贴片式轻触开关是消费电子、便携通讯设备内部电路触发场景的常用基础元件，日常接触的蓝牙耳机功能键、智能穿戴侧键、小型工控手持终端操作键内部，大多会用到同规格的触控触发元件。从结构设计来看，开关采用SPST单刀单掷通断逻辑，常态下内部触点保持断开状态，当顶部圆形按钮受到垂直方向的按压力达到动作阈值时，内部弹性触点完成闭合导通，撤去按压力后依靠内置弹性结构自动复位断开，额定通断能力支持12V电压下50mA的负载电流，完全覆盖小信号控制回路的通断需求，不会出现触点过载烧蚀的问题。外形尺寸上，开关本体总高度控制在2.7mm，顶部圆形触发按钮的直径为3mm，按钮突出本体安装面的高度为1.4mm，这个尺寸参数是经过多轮场景适配确定的：

　　既不会因为按钮突出过高导致整机外壳组装时出现误触，也不会因为突出量不足让用户按压时出现触感空程、触发不明确的问题。安装方式采用标准SMD表面贴装设计，本体两侧引出共四个贴片焊盘，其中两个为电路导通引脚，另外两个为本体固定引脚，回流焊接过程中固定焊盘可以增强开关与PCB板的结合强度，避免长期反复按压后出现引脚脱焊、本体歪斜的失效问题。设计过程中重点考量了按键的触发行程与反馈手感，触发行程控制在0.25mm±0.05mm区间，触发压力设定在160gf±30gf，这个参数区间可以兼顾按压的清脆反馈感与长期使用的疲劳度，即使用户每天高频次按压按键，也不会出现手指酸胀的问题，同时明确的触发反馈可以让用户无需目视就能确认操作是否生效，

　　适配盲操作场景的使用需求。结构密封层面，开关本体采用卡扣式封装结构，基座与上盖的配合缝隙做了微间隙密封处理，可以满足ROHS环保要求的同时，抵御日常使用过程中浮尘、潮气的侵入，避免内部触点因为氧化或者异物卡滞出现接触不良、触发失效的问题，适配常规消费电子的使用环境，无需额外做密封防护结构就能满足整机的可靠性要求。在PCB布局设计时，需要注意开关本体的安装边界：焊盘外侧需要预留至少0.5mm的器件避让空间，避免周边过高的元件干涉按钮的按压行程，同时按钮中心位置需要对应外壳按键的凸点中心，偏心量不能超过0.3mm，否则会出现按压卡滞、侧按无触发的问题。这款开关的结构设计没有多余的冗余部件，所有结构特征都服务于触发可靠性、

　　安装便利性与操作手感三个核心目标，没有为了压缩尺寸牺牲按键的使用寿命，正常按压力度下的机械寿命可以满足消费电子全生命周期的使用需求，不会出现使用半年后按键失灵的问题。建模过程中对开关的所有配合公差都做了还原，包括焊盘的共面度、按钮的活动间隙、本体的定位基准特征，结构工程师在做整机堆叠设计时，可以直接调用该模型进行布局干涉检查，不需要额外调整安装尺寸，也可以基于该模型的结构参数，调整按键触发压力、行程参数来适配不同产品的操作手感需求，比如面向工业手持设备的场景可以适当加大触发压力，避免放在工具包中因为挤压出现误触发，面向老人使用的健康监测设备可以适当降低触发压力，减小按压力度要求。
