10mm规格3/8英寸万向脚轮球结构设计

　　这款小型万向脚轮球的设计，最初是针对桌面级小型移动机器人、轻型检测设备、便携电子装置的移动需求开发的，这类应用场景对脚轮的占用空间、转动灵活性、运行静音性都有较高要求，传统支架式万向脚轮在10mm级别的小尺寸下，往往存在支架结构强度不足、转向卡滞、外露支架易剐蹭周边线缆的问题，采用全包式球轮结构刚好能规避这些缺陷。从实际使用场景来看，这类小脚轮常被用在小型巡检机器人的从动支撑位、桌面小型自动化滑台的辅助支撑、便携检测仪器的底部移动结构，甚至部分轻量化消费电子的移动底座上，它不需要承担主动驱动的功能，核心作用是提供低阻力的万向移动支撑，同时在小尺寸下保持足够的结构稳定性。设计过程中首先确定了核心的尺寸边界，

　　球体滚动部分的直径为10mm，对应英制3/8英寸的通用规格，这个尺寸刚好能匹配小型设备的底部安装空间，整体安装座的外轮廓做了弧形收边处理，没有突出的尖锐结构，安装孔位设置在壳体侧面，采用沉孔设计，安装后螺丝头部不会突出壳体表面，避免设备移动时螺丝剐蹭地面或者周边构件。球体的容纳腔做了半包式结构，包裹范围超过球体直径的二分之一，不需要额外加装防脱卡簧就能避免球体从壳体中脱落，同时腔体内部预留了均匀的间隙，既可以填充少量润滑脂降低转动阻力，也能容纳日常使用中带入的细小灰尘，减少卡滞概率。材质选择上，滚动球体采用硬质工程塑料，表面做光滑处理，滚动时与地面的接触面积小，摩擦阻力低，同时具备不错的耐磨性能，在平整的桌面、环氧地坪、

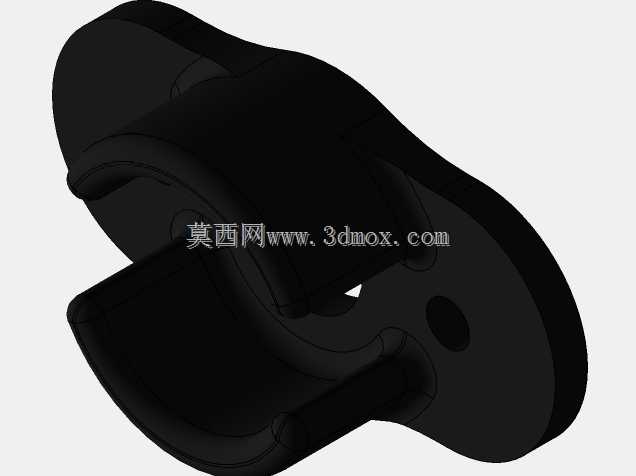

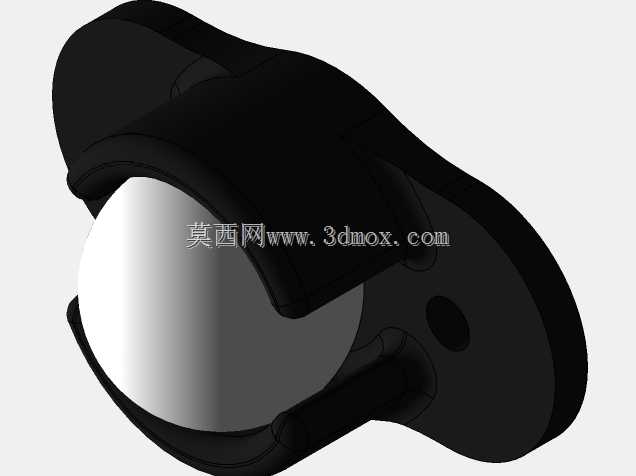

　　亚克力面板上移动时不会留下划痕，运行噪音也远低于金属材质的小脚轮；外部的支撑壳体采用增韧级塑料注塑成型，具备一定的抗冲击性能，即使设备受到轻微的侧向碰撞，壳体也不会轻易开裂，同时壳体的曲面造型做了等壁厚处理，注塑生产时不容易出现缩痕、翘曲的问题，量产良率更高。结构设计上没有采用传统脚轮的支架加铆钉的转动结构，而是直接通过壳体的型腔约束球体的六个自由度，仅保留绕球心全方向转动的自由度，省去了转向支架的转动副，从根源上避免了小尺寸脚轮转向轴容易卡滞、磨损松动的问题，整体零件数量只有壳体和球体两个部分，装配时只需要将球体压入壳体型腔即可，不需要额外的紧固件或者铆接工序，装配效率远高于传统结构的小脚轮。安装边界方面，

　　这款脚轮的整体高度控制在15mm以内，安装时只需要在设备底板对应的位置预留两个直径2mm的安装孔，孔距匹配壳体上的沉孔位置，直接用M2的沉头螺丝固定即可，不需要额外设计安装支架，对于内部空间紧张的小型设备来说，这种安装方式能最大程度节省底部的结构空间，给设备内部的电路板、电池、传动结构留出更多布置余量。实际使用过程中，这种球轮的万向转动没有转向死点，不管设备是直行、斜向移动还是原地转向，球体都能顺畅滚动，不会出现传统小脚轮在小角度转向时的支架拖拽问题，在自重1kg以内的设备上使用时，单轮的承载能力完全满足需求，长期使用后球体的磨损量也控制在很小的范围内，不会因为磨损出现晃动、异响的问题。针对部分需要在略微不平整的表面使用的场景，球体突出壳体下边缘的尺寸做了1.5mm的预留，即使地面有0.5mm以内的微小凸起或者凹陷，球体也能保持与地面的接触，不会出现设备悬空、晃动的情况，同时这个突出量也不会过大，避免设备移动时重心过高出现侧翻的风险。
