Y型铰接固定夹持连接件结构设计

　　在通讯线路架设、小型机电设备管路固定、轻型工装夹具的装配场景中，这类Y形夹持连接件是十分常用的结构件，主要承担相邻构件的铰接定位与抱紧固定作用，区别于普通的平板式连接片，其分叉式的结构能够同时实现两个方向的安装约束，适配需要小角度转动补偿的装配工位。从实际使用场景来看，这类夹件常被用在通讯走线架的线缆抱箍固定、小型气动管路的管夹铰接支座、轻型设备的外置支架连接位置，能够在不额外增加转接件的前提下，同时完成径向抱紧与轴向铰接的功能，减少装配环节的零件数量，降低现场安装的复杂度。

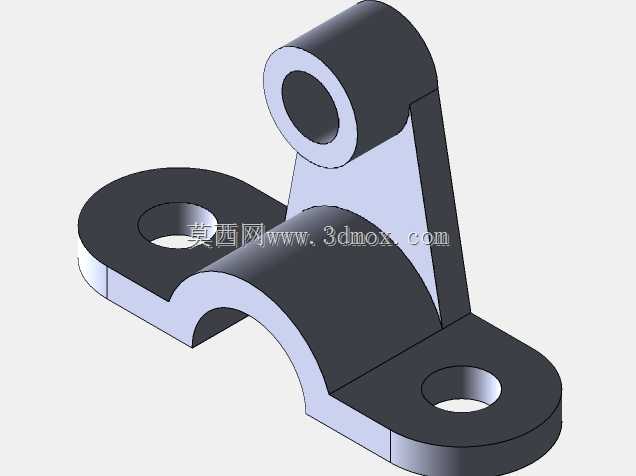

　　从功能特性上看，该构件分为三个功能区段：上部的单耳铰接段、下部的分叉式抱紧段、两侧的平板安装段。上部的单耳同轴孔用于穿装铰接销轴，和配套的叉形耳片配合，实现连接构件之间的小角度相对转动，补偿装配过程中的位置误差，同时抵消设备运行中产生的小幅振动位移，避免刚性连接带来的应力集中。下部的弧形内凹面是核心的夹持工作面，弧度匹配被夹持的圆管、圆杆类构件的外径，抱紧时能够形成足够的接触面积，分散夹紧应力，避免被夹持构件表面出现压痕或者局部变形。两侧伸出的平板安装段各设置一个同轴安装孔，用于穿装紧固螺栓，锁紧时两侧平板同步受力，带动弧形抱紧段收拢，对中间的被夹持构件形成均匀的抱紧力，不会出现单侧偏载导致的夹持松动问题。

　　设计过程中，首先需要明确安装边界的约束条件：上部铰接孔的中心到下部弧形夹持面中心的垂直距离，决定了铰接点与被夹持构件的相对位置，这个尺寸需要匹配配套构件的转动行程，避免转动过程中出现结构干涉；两侧安装孔的中心距需要和配套的螺栓规格、被夹持构件的允许抱紧形变量匹配，孔距过小会导致锁紧行程不足，无法提供足够的抱紧力，孔距过大则会使平板段的受力弯矩增加，长期受载下容易出现塑性变形。上部铰接孔的壁厚需要根据铰接副的承载载荷计算，既要保证销轴穿装后孔壁的挤压强度满足要求，也要避免壁厚过大导致整体结构重量冗余，通常该部位的壁厚会略大于两侧平板段的厚度，因为铰接位置会承受反复的交变载荷，是整个构件的应力集中区域。下部弧形夹持面的粗糙度需要控制在合理范围，过于光滑会降低夹持摩擦力，容易出现轴向窜动，过于粗糙则会损伤被夹持构件的表面防护层，一般采用普通机加工的表面精度即可满足使用要求，不需要额外做抛光处理。

　　从安装适配性来看，该夹件的安装不需要复杂的专用工装，现场装配时只需要先将弧形面贴合在被夹持的圆杆或管路上，穿入两侧安装孔的紧固螺栓，预紧后调整上部铰接段的角度至目标位置，再按照规定扭矩锁紧螺栓即可完成固定。上部铰接孔和销轴的配合选用间隙配合，保证转动时的灵活性，同时配合间隙不能过大，否则会产生铰接晃动，影响连接刚度。两侧平板段的底面为平面设计，能够和配套的垫片、防松垫圈紧密贴合，保证螺栓锁紧后的防松效果，在振动较强的使用场景下，还可以在平板段的贴合面加工浅防滑纹，进一步提升连接的可靠性。整个构件的结构没有复杂的曲面或者内部型腔，采用常规的机加工或者钣金冲压、铸造成型工艺都可以实现批量生产，材料通常选用碳素结构钢，根据使用环境的防腐要求，可以选择镀锌、喷塑或者氧化发黑的表面处理方式，在保证结构强度的前提下控制生产成本。需要注意的是，弧形夹持段和两侧平板段的过渡位置采用了圆弧过渡设计，避免直角过渡带来的应力集中，提升构件的疲劳强度，在长期受载或者反复振动的工况下，不会在过渡位置出现断裂失效的问题。上部铰接段和主体立板的连接位置同样设置了加强过渡结构，保证铰接位置承受径向载荷时，立板不会出现弯折变形，维持铰接副的位置精度。
