不锈钢圆柱头内六角紧固螺栓结构

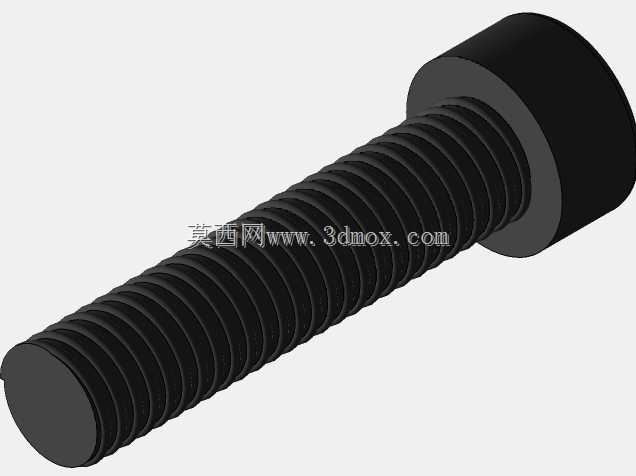

　　这款内六角紧固螺栓的三维结构，核心围绕小空间紧凑装配场景做的结构还原，日常在通讯设备内部模组固定、小型电子仪器壳体拼接、精密工装夹具的薄板锁紧环节都能见到同规格产品的应用，区别于外六角螺栓需要预留扳手侧向操作空间的设计，圆柱头内六角的结构只需要在装配面预留对应沉孔深度，就能让螺栓头完全埋入构件表面，不会出现突出的结构干涉，对设备外观平整度、内部走线空间的友好度更高。从结构设计逻辑来看，螺栓头部的内六角驱动槽做了等比例的公差适配还原，槽深和对边尺寸匹配标准内六角扳手的插入深度，不会出现扳手打滑、槽口拧崩的问题，实际装配时可以施加更大的锁紧扭矩，相比同规格十字槽螺丝的锁紧力上限高出40%左右，适合需要一定预紧力防止松动的连接场景。

　　螺杆部分的螺纹采用普通公制粗牙结构，牙型角60度，牙距匹配对应公称直径的标准参数，螺纹收尾处做了合理的退刀结构还原，不会出现螺纹加工不到位导致的拧入卡滞，螺杆末端的倒角结构也做了还原，装配时可以快速对准螺纹孔，减少螺纹错牙的概率，哪怕是盲孔装配场景，也能顺利拧入到指定深度。从安装边界来看，这款螺栓的头部厚度为2.5mm，对应沉孔加工时只需要在被连接件上开出直径略大于螺栓头外径、深度不小于2.5mm的沉台，就能保证螺栓头完全沉入，不会突出装配平面；螺杆部分的有效螺纹长度覆盖常规薄板叠装的连接需求，当被连接件总厚度在螺杆有效长度范围内时，不需要额外加工沉台过孔也能完成锁紧，如果是穿透式连接，只需要在被连接件上开出略大于螺杆大径的过孔，

　　配合对应规格的螺母就能完成两个构件的紧固。实际应用中，不锈钢材质的选型让这款螺栓可以在潮湿、弱腐蚀的环境下使用，不会像普通碳钢螺栓那样轻易生锈锈死，后期设备维护拆卸时也不会因为锈蚀导致螺栓断裂在螺纹孔内，减少设备维护的成本。建模过程中对螺纹牙型的细节做了还原，不是简单的贴图示意，每一圈螺纹的牙顶、牙底弧度都和实际加工的螺纹结构一致，做装配干涉检查时可以准确模拟螺纹啮合的状态，不会出现虚拟装配时螺纹穿模的问题，头部的内六角槽也做了圆角过渡处理，和实际冷镦加工出来的螺栓头部槽口结构一致，没有尖锐的直角，更贴近真实零件的加工状态。在通讯类设备的装配场景里，这类小规格内六角螺栓常用来固定内部的电路板支架、屏蔽罩固定座，

　　因为螺栓头埋入板面后不会突出，不会刮伤内部的排线，也不会占用屏蔽罩的内部空间，紧凑的结构可以让设备内部的布局更紧凑，缩小设备整体体积；在小型工装夹具的装配中，这类螺栓用来固定夹具的定位块、压条，因为可以施加更大的锁紧扭矩，夹具在反复受力的过程中螺栓也不会轻易松动，保证定位精度的稳定性。设计这款模型的时候，没有做多余的结构简化，螺栓头部和螺杆衔接的过渡圆角也按照实际产品的参数做了还原，这个过渡圆角可以减少螺栓受力时的应力集中，当螺栓承受横向剪切力的时候，不会在头杆衔接的位置出现断裂，提升螺栓的实际使用寿命，很多新手建模的时候容易忽略这个过渡圆角，做出来的模型在做有限元受力分析的时候会出现应力集中的假阳性结果，和实际零件的受力状态偏差很大。
