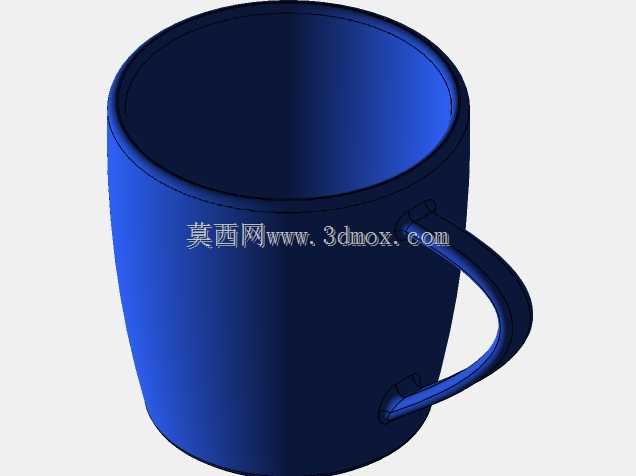

蓝色带柄纯色塑料饮水杯结构设计

　　这款带柄塑料饮水杯的结构设计，首先围绕日常握持使用的人机工程逻辑展开，杯身采用上宽下窄的微锥度造型，既能够在堆叠收纳时减少空间占用，也能在盛装高温饮品时降低外壁与手部的直接接触面积，减少烫手感。杯柄的连接位置做了局部加厚处理，在杯身与杯柄的衔接处采用圆弧过渡结构，避免注塑成型时出现应力集中导致的开裂问题，同时杯柄的内圈尺寸预留了成年人四指穿入的空间，握持时受力点均匀分布在指腹位置，不会出现硌手的情况。杯口位置做了卷边加厚设计，一方面提升杯口的结构强度，避免日常磕碰出现豁口，另一方面卷边的圆弧面贴合唇部接触弧度，饮水时的导流效果更好，不会出现液体沿杯壁外流的情况。杯底设计了一圈凸起的支撑脚，使得杯底与放置平面之间留有微小间隙，

　　既能够避免杯底直接与桌面水渍接触造成脏污附着，也能在放置时起到缓冲作用，减少放置瞬间的碰撞噪音，同时支撑脚的平面度公差控制在0.2mm以内，保证放置在平整台面时不会出现晃动。从材质适配的角度，这款杯子采用食品级聚丙烯作为成型原料，设计时预留了1.5%的注塑成型收缩率余量，杯身的壁厚均匀控制在2.5mm，避免壁厚差异导致的成型缩痕、翘曲问题，杯身内壁做了光滑圆弧过渡，没有清洁死角，日常使用后冲洗即可去除残留污渍。在实际应用场景中，这款杯子既可以作为家庭日常饮水器具，也可以作为餐饮门店的通用待客水杯，还能够适配办公场景的茶水间使用，纯色的外观设计可以适配不同的装修风格，没有多余的装饰结构也降低了生产制造成本。

　　设计过程中针对杯身的抗跌落性能做了结构优化，杯身底部的壁厚做了渐变加厚处理，从杯身2.5mm逐步过渡到底部3mm，在1米高度自由跌落至水泥地面时，不会出现开裂、变形的情况，满足日常使用的抗损要求。杯柄与杯身的连接采用一体化注塑结构，没有额外的拼接缝隙，避免长期使用后缝隙处滋生霉菌，连接位置的受力经过仿真校核，在单侧悬挂5kg重物的情况下不会出现断裂，满足日常握持、端拿盛满液体杯子的强度要求。杯身内部的容量设计为350ml，刚好满足单次日常饮水的容量需求，不会因为容量过大导致液体久置变凉，也不会因为容量过小需要频繁接水。杯口的内径设计为75mm，能够适配常规尺寸的杯盖、杯刷，后续拓展配件的通用性更强，杯身的最大外径为85mm，

　　可以放入常规尺寸的汽车杯架、背包侧袋，外出携带的适配性较好。在注塑生产的工艺性上，整个杯子的脱模斜度控制在1.5°，内壁和外壁都没有倒扣结构，采用简单的两板模即可完成生产，不需要复杂的抽芯结构，能够有效降低模具制造成本和生产成型周期，适合大批量规模化生产。杯身的外表面做了哑光磨砂处理，既能够避免使用过程中残留指纹影响外观，也能提升手部握持时的摩擦力，沾水后也不容易打滑脱手。
