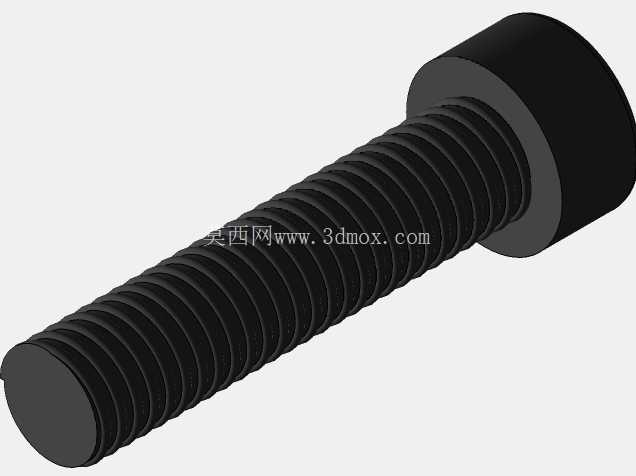

不锈钢内六角圆柱头螺栓结构设计

在各类机械装配场景中，紧固件的选型直接决定整套设备的连接可靠性，这款内六角圆柱头螺栓的设计，正是针对紧凑安装空间下的高强度连接需求开发。从实际应用场景来看，这类螺栓广泛覆盖轻工设备装配、小型自动化模组搭建、五金工装夹具锁紧、民用五金件连接等多个领域，尤其适合安装面存在沉孔预留、外部操作空间狭窄的工况——相比外六角螺栓，内六角驱动形式不需要在螺栓头部周边预留扳手回转空间，仅需将内六角扳手沿螺栓轴向插入头部沉孔即可施加扭矩，在密集排布的安装点位上，能大幅压缩相邻紧固件的间距，提升整体结构的空间利用率。

从功能特性上看，这款螺栓采用不锈钢材质加工，本身具备优秀的防锈抗腐蚀能力，不需要额外做表面镀锌、发黑处理，就能在潮湿工况、轻度腐蚀环境下长期使用，不会因为锈迹粘连导致后期拆卸维护困难。螺栓头部为等直径圆柱结构，装配时可以完全沉入预制的沉孔内，安装完成后头部不会突出安装面，既避免了突出的螺栓头剐蹭操作人员、干涉周边运动部件，也能让设备外表面保持平整美观。杆部全螺纹的设计，让螺栓的锁紧行程不受光杆段限制，可以适配不同厚度的被连接件组合，不需要严格匹配螺栓光杆长度与连接件总厚，在小批量多规格的装配场景下，能减少紧固件的备货品类，降低物料管理成本。

设计过程中，首先要明确头部与杆部的同轴度公差，若两者同轴度偏差过大，装配时螺栓头部无法顺利沉入沉孔，还会导致螺纹受力偏载，降低连接强度。头部内六角沉孔的尺寸公差需要严格匹配标准内六角扳手的尺寸，既要保证扳手能顺利插入，也要避免间隙过大导致拧动时打滑、磨损六角孔边角，实际建模时会在六角孔的棱边处做微小的倒角处理，既方便扳手导入，也能消除热处理时的应力集中点，避免头部受扭矩时出现开裂。螺纹段采用标准公制粗牙螺纹设计，牙型角60度，牙距符合通用紧固件标准，不需要定制专用丝锥、板牙就能完成配套内螺纹的加工，通用性极强；螺纹收尾处做不完整牙段的平滑过渡，避免螺纹尾部的尖锐牙型在拧入时刮伤内螺纹表面，也能减少应力集中，降低螺栓受拉时在螺纹收尾处断裂的风险。螺栓头部与杆部的过渡位置设计了微小的圆角，避免直角过渡带来的应力集中，在承受冲击载荷、交变载荷时，能大幅降低头部断裂的概率。

从安装边界来看，这款螺栓头部厚度为2.5毫米，对应的安装沉孔深度需要略大于头部厚度，预留0.1到0.2毫米的间隙，避免螺栓锁紧后头部顶到沉孔底部导致锁紧失效；沉孔直径需要比螺栓头部直径大0.2到0.3毫米，既给螺栓安装留出对位余量，也不会因为间隙过大导致连接偏斜。螺纹段的大径、中径、小径公差均符合普通螺纹公差标准，配套内螺纹的加工精度不需要过高，普通6H精度就能满足锁紧要求，适配市面上绝大多数预制螺纹孔、配套螺母的尺寸。安装时施加的扭矩需要匹配螺栓材质的强度等级，不锈钢材质的韧性较好但硬度相对偏低，过大的扭矩会导致内六角孔滑牙、螺纹牙型变形，过小的扭矩则会导致锁紧力不足，设备运行时出现螺栓松动的问题。在实际建模过程中，螺纹段采用螺旋扫描切除的方式生成真实牙型，而不是用贴图简化处理，能直接用于后续的装配干涉检查、受力仿真分析，不需要二次修改模型细节；所有倒角、圆角、过渡特征都完全按照实际加工工艺设计，模型导出后可以直接用于工程图生成、数控加工编程，减少设计到生产的转化步骤。

这类紧固件虽然是机械结构中最基础的零件，但细节设计的合理性直接影响整套设备的装配效率、使用寿命，在建模时需要兼顾标准符合性、工艺可行性、实际装配需求，不能只做外形的简单拉伸，要把实际使用中可能遇到的滑牙、应力集中、安装干涉等问题在设计阶段就规避掉。
