42规格两相混合式步进电机结构设计

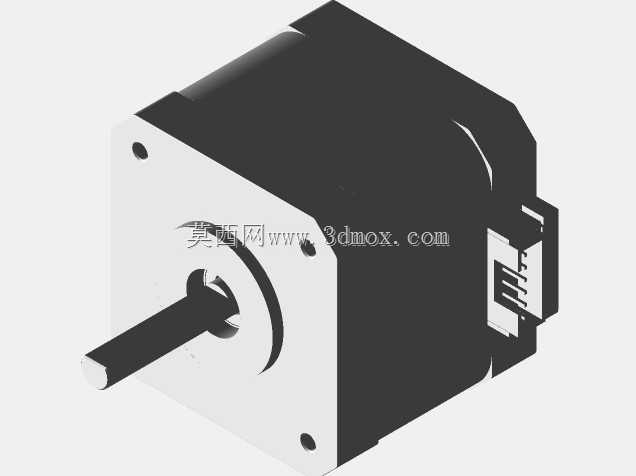

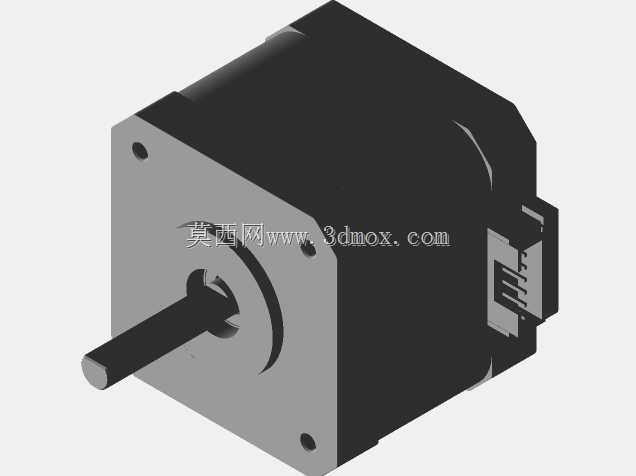

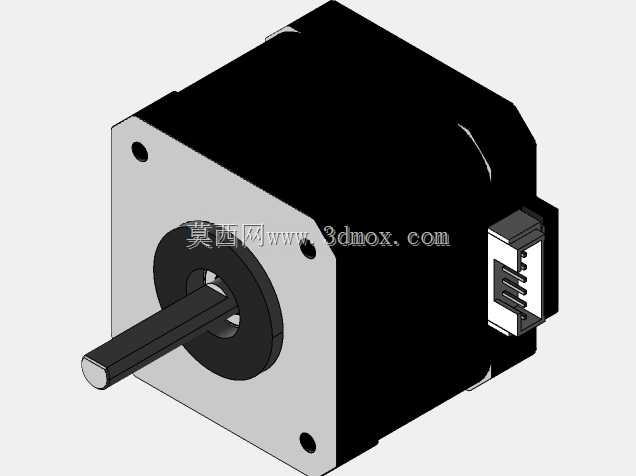

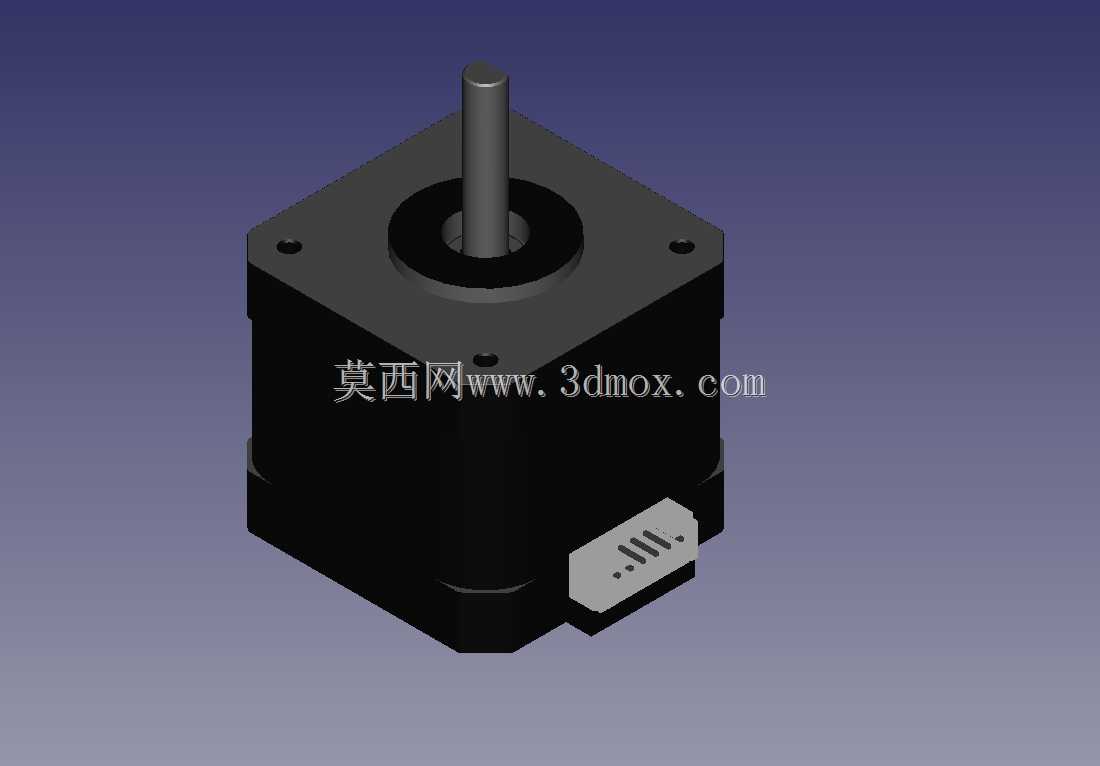

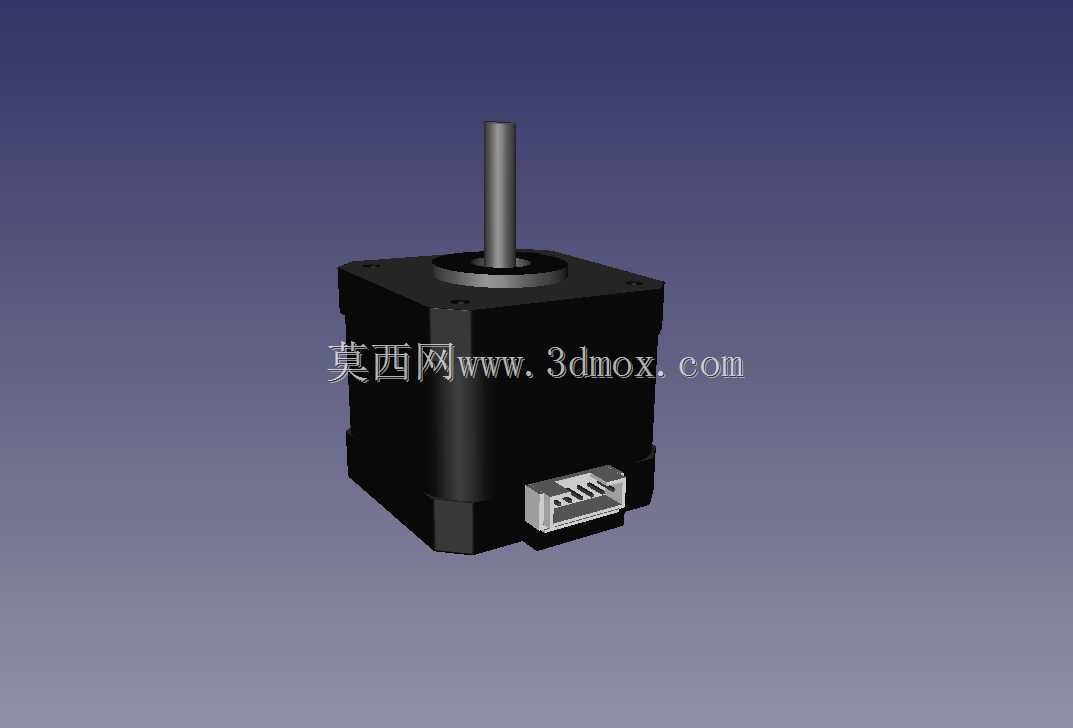

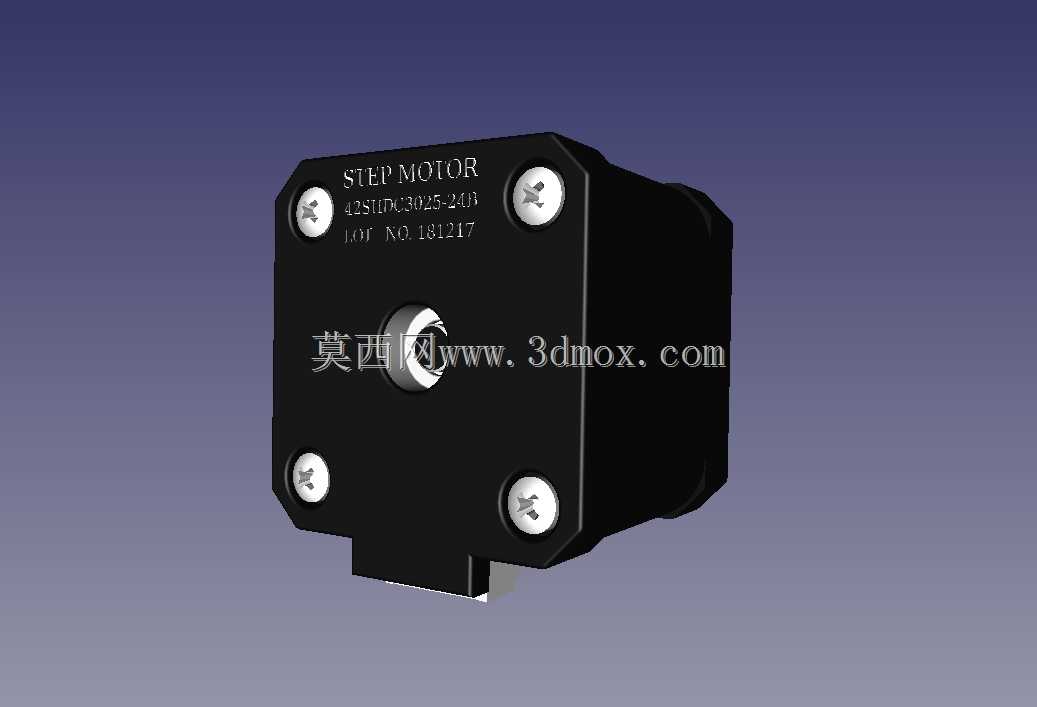

　　做小型自动化设备结构选型的时候，42规格步进电机几乎是绕不开的基础执行元件，这次还原的这款42SHDC系列步进结构，完全按照市面量产的常规安装尺寸做的全细节建模，从端盖安装孔位到出线座的卡扣结构都没有做简化，方便做装配干涉检查的时候直接调用，不用再二次补画细节。

　　先从安装边界说，这款电机的主体安装截面是标准42mm见方，端盖上的四个安装孔采用M3螺纹规格，孔位中心距是31mm，这个尺寸是行业通用的互换尺寸，不管是替换现有设备上的同规格旧电机，还是给新设计的设备做安装位预留，只要按照这个孔位做安装板设计，就能实现直接装配，不用额外做转接件。输出轴的直径是5mm，轴端做了D型切边，切边深度0.5mm，配套的同步轮、联轴器只要选对应5mm内孔带顶丝的规格，就能直接锁紧，不会出现传动打滑的问题，轴的伸出长度是24mm，这个长度刚好适配常规的20mm厚同步轮安装，不会出现轴伸过长干涉护罩，或者过短导致联轴器无法完全锁紧的问题。

　　从实际应用场景来看，这款电机的扭矩区间刚好覆盖0.22N·m到0.46N·m的常用需求，用在桌面级3D打印机的XYZ轴传动完全够用，不管是带动皮带传动的运动轴，还是驱动T8丝杆做Z轴升降，都不会出现低速丢步的问题；小型点胶机的工位移位、桌面贴片机的飞达进给、小型雕刻机的工件平台移动，这类对定位精度有要求、负载不大的自动化工位，选这个规格的电机性价比最高，既不会因为选大规格电机造成安装空间浪费和成本上升，也不会因为扭矩不足导致设备运行故障。

　　结构设计上，这款模型还原了混合式步进电机的典型结构，前后端盖采用冲压成型的钢制端盖，和定子铁芯的配合位做了止口定位，装配的时候端盖和机壳的同轴度可以靠止口保证，不用额外做同轴度调校，能有效降低转子转动时的径向跳动，减少运行噪音。机身侧面的出线座采用卡扣式结构，和机壳的预留卡槽直接卡合，内部的接线端子做了插针式设计，方便用户根据自己的接线需求更换不同长度的引出线，不用拆开电机端盖动内部绕组，降低了接线时的操作难度。转子部分采用永磁体加矽钢片叠压的结构，和定子绕组的气隙控制在0.05mm左右，这个气隙尺寸是兼顾扭矩输出和转动顺畅度的最优值，气隙太大会导致磁阻上升扭矩下降，气隙太小则容易因为加工公差出现转子扫膛的问题。

　　做三维建模的时候，这款模型把所有容易被忽略的装配细节都做了还原，比如端盖上的轴承安装位深度、转子和输出轴的过盈配合段长度、出线座内部的走线槽结构，这些细节在做整机虚拟装配的时候非常实用，比如设计电机护罩的时候，可以直接参考电机的总长度（含轴伸总长度40mm左右）预留护罩空间，不用怕护罩和出线座或者轴端的联轴器干涉；做安装板设计的时候，可以直接提取端盖的安装孔位草图，不用再手动查样本标注尺寸，能减少设计阶段的尺寸核对工作量。另外电机尾部没有突出的编码器结构，属于开环控制的基础款步进，安装的时候尾部只需要预留2mm的间隙给端盖的冲压形变余量就足够，不需要额外预留编码器的安装空间，对安装空间局促的小型设备非常友好。

　　从实际选型的角度说，这款结构对应的电机可以搭配不同电流的驱动器，电流设置在1.2A到1.5A区间的时候，电机的温升和扭矩输出能达到比较好的平衡，长时间连续运行的话，机身温度可以控制在60摄氏度以内，不会因为过热导致绕组绝缘老化加速。模型里的机身外壳做了表面氧化发黑的质感还原，和实际量产产品的表面处理一致，做设备渲染效果图的时候直接调用就能出真实的效果，不用再额外给模型附材质。另外机身上的四个安装孔是通孔设计，从前端盖贯穿到后端盖，安装的时候既可以从前端往安装板上锁螺丝，也可以从安装板背面往电机端盖锁螺丝，适配不同的安装空间限制，这个细节在很多简化模型里都没有体现，实际做装配的时候很容易因为螺丝长度选的不对，导致螺丝顶到电机内部的绕组造成短路，这款模型里把安装孔的深度做了准确还原，选螺丝的时候可以直接测量孔深来确定螺丝长度，避免出现选型错误。
