四旋翼小型飞行器结构设计方案

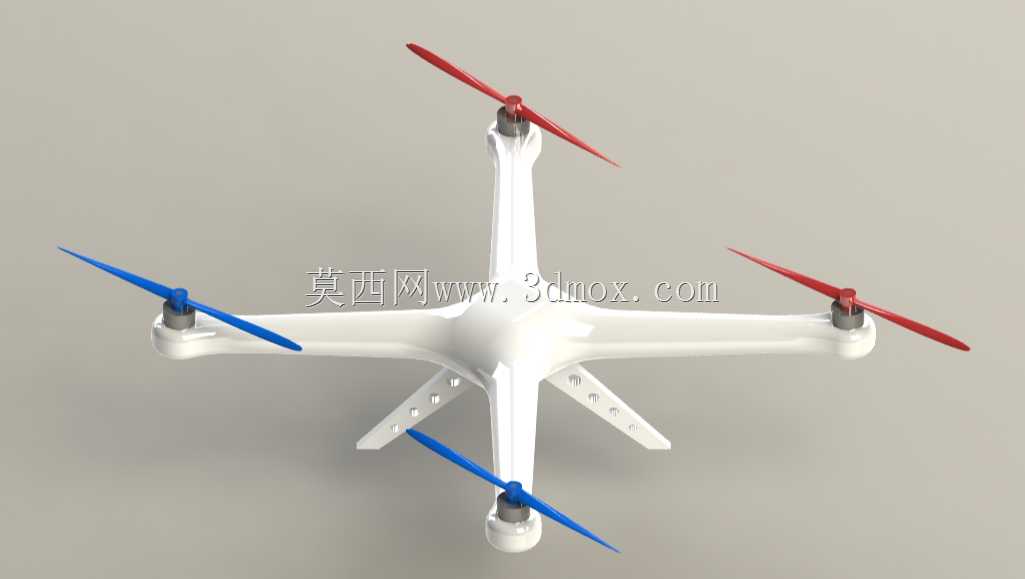

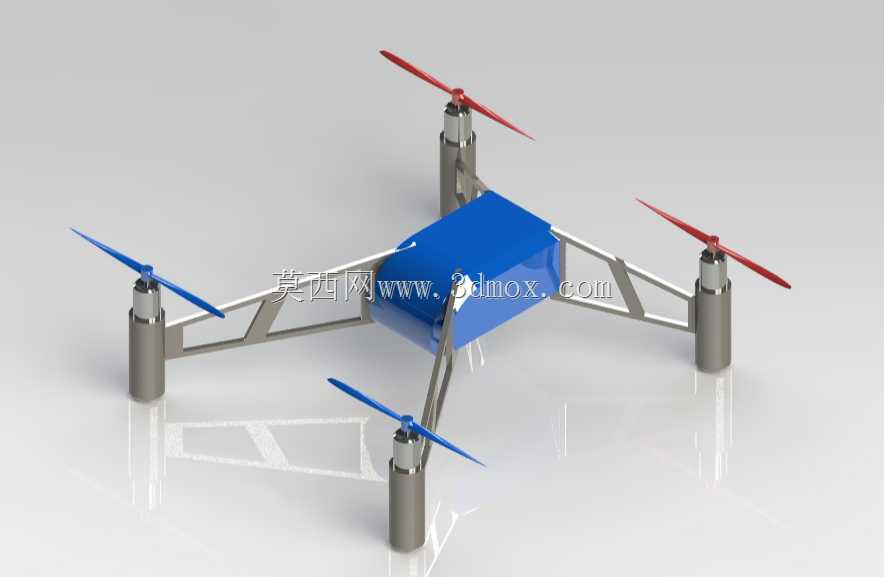

　　这款四旋翼飞行器的结构设计，首先围绕低空近距作业的实际场景展开，日常可用于小范围场地航拍、教学演示、轻量载荷投递测试等场景，整体机架采用对称式X型布局，四个旋翼支臂等长分布，能保证飞行过程中升力分布均匀，降低姿态控制的调校难度。从结构设计思路来看，核心承载部分为中部的方形设备舱，舱体预留了飞控板、电池、信号接收模块的安装空间，舱壁做了局部加厚处理，能够承受飞行过程中的振动载荷，同时支臂与中心舱的连接位置采用三角加强结构，利用金属材质的刚性特性，减少支臂在旋翼高速转动时的形变量，避免因支臂震颤导致的飞行姿态失稳。旋翼部分采用两正两反的螺旋桨配置，对角位置的螺旋桨旋向一致，相邻位置旋向相反，能够抵消旋翼转动产生的反扭矩，

　　不需要额外设置尾桨结构即可实现航向稳定，每个旋翼的电机安装座都做了同轴度定位设计，保证电机输出轴与支臂端面垂直，减少螺旋桨转动时的偏摆量，降低不必要的动力损耗。外形尺寸方面，整机对角电机轴距控制在适合室内外小空间飞行的范围，支臂长度经过测算，既保证螺旋桨转动时不会出现相邻桨叶打桨的问题，也不会因支臂过长导致整机刚性下降，中心设备舱的内部安装边界做了通用化设计，能够适配市面上主流的小型飞控、2S-3S航模锂电池的安装尺寸，舱体上部预留了快拆盖板的卡位，方便日常更换电池、调试飞控参数，不需要拆解整个机架结构。支臂采用中空的轻量化结构设计，在保证结构强度的前提下尽可能降低整机自重，提升续航表现，电机安装座位置预留了走线槽，

　　能够将电机的供电线、信号线从支臂内部引导至中心舱内，避免线材外露在飞行过程中被气流吹动、或者被螺旋桨剐蹭造成故障。起落部分直接利用电机安装座的下端圆柱结构作为支撑脚，没有额外加装独立起落架，进一步降低了整机重量，支撑脚的下端面做了平齐处理，能够保证放置在平面上时整机保持水平，方便起飞前的校准操作，同时支撑脚的长度经过测算，降落时能够让螺旋桨最低点距离地面留有足够安全距离，避免地面杂物剐蹭桨叶。从实际使用的角度来看，这种结构设计的拆装难度很低，支臂与中心舱采用快拆式连接结构，不需要复杂工具即可完成整机的拆解与组装，方便携带运输，螺旋桨采用快拆式安装结构，出现桨叶损坏时可以快速更换，不需要额外的固定工具。结构受力方面，

　　四个支臂的受力路径直接传导至中心舱的加强筋位置，飞行过程中产生的升力、机动动作时的侧向载荷都能均匀分散到整个中心舱框架上，不会出现局部应力集中导致的结构断裂问题，中心舱的边角位置做了圆弧过渡处理，既能够降低飞行时的风阻，也能在出现轻微碰撞时减少冲击力对内部设备的损伤。整机的重心设计严格控制在中心舱的几何中心位置，电池安装位设置在中心舱的重心点附近，更换不同重量的电池时也不会出现重心偏移过大的问题，降低飞控的姿态修正负担，提升飞行稳定性。旋翼的转动平面与机架平面保持平行，电机安装座的定位公差控制在很小的范围内，避免出现升力方向偏移导致的飞行漂移问题，每个支臂的重量都做了配平处理，四个方向的支臂重量差控制在合理范围内，减少飞行时的不平衡振动。
