微型六旋翼无刷电机无人机机架结构

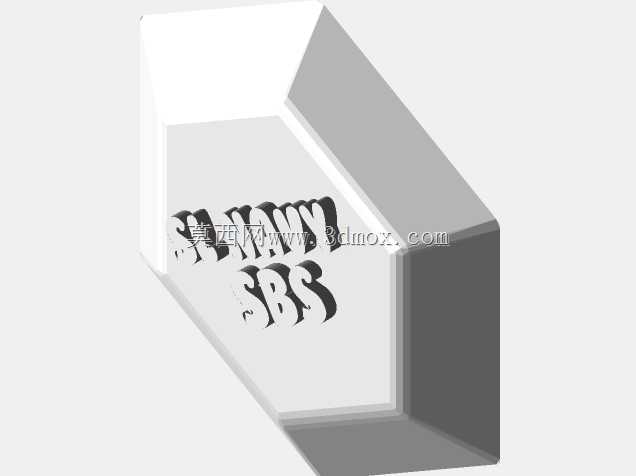

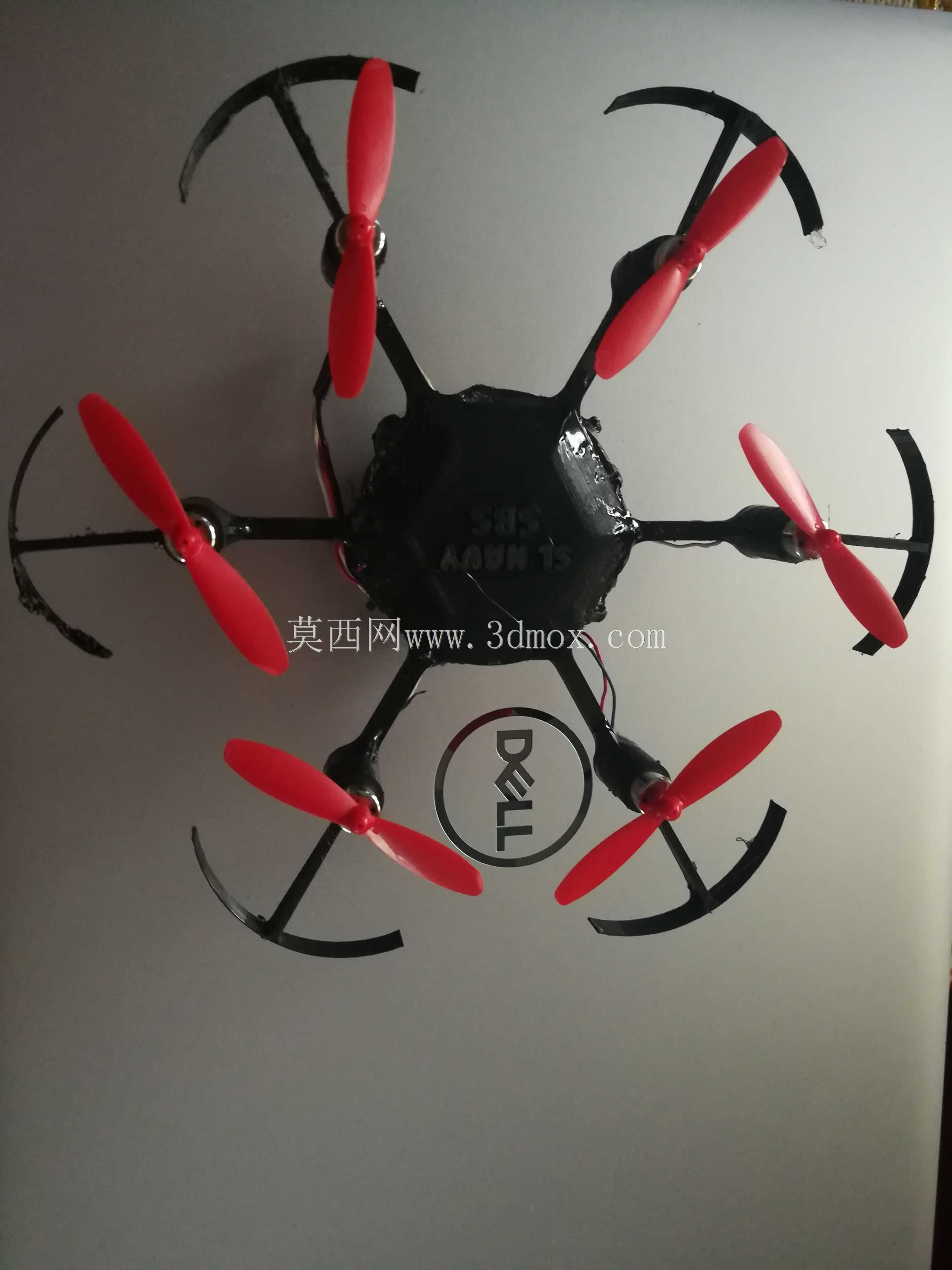

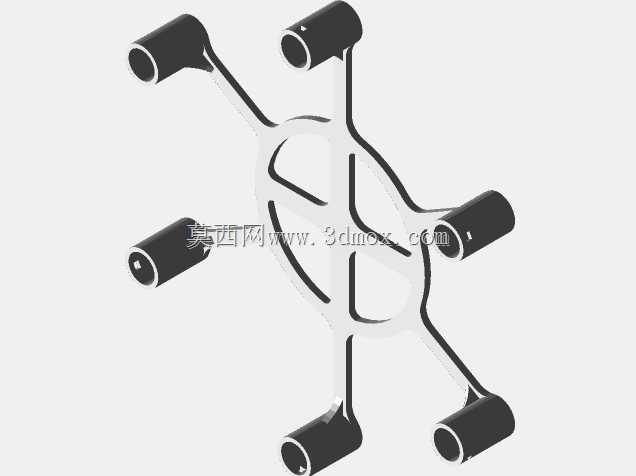

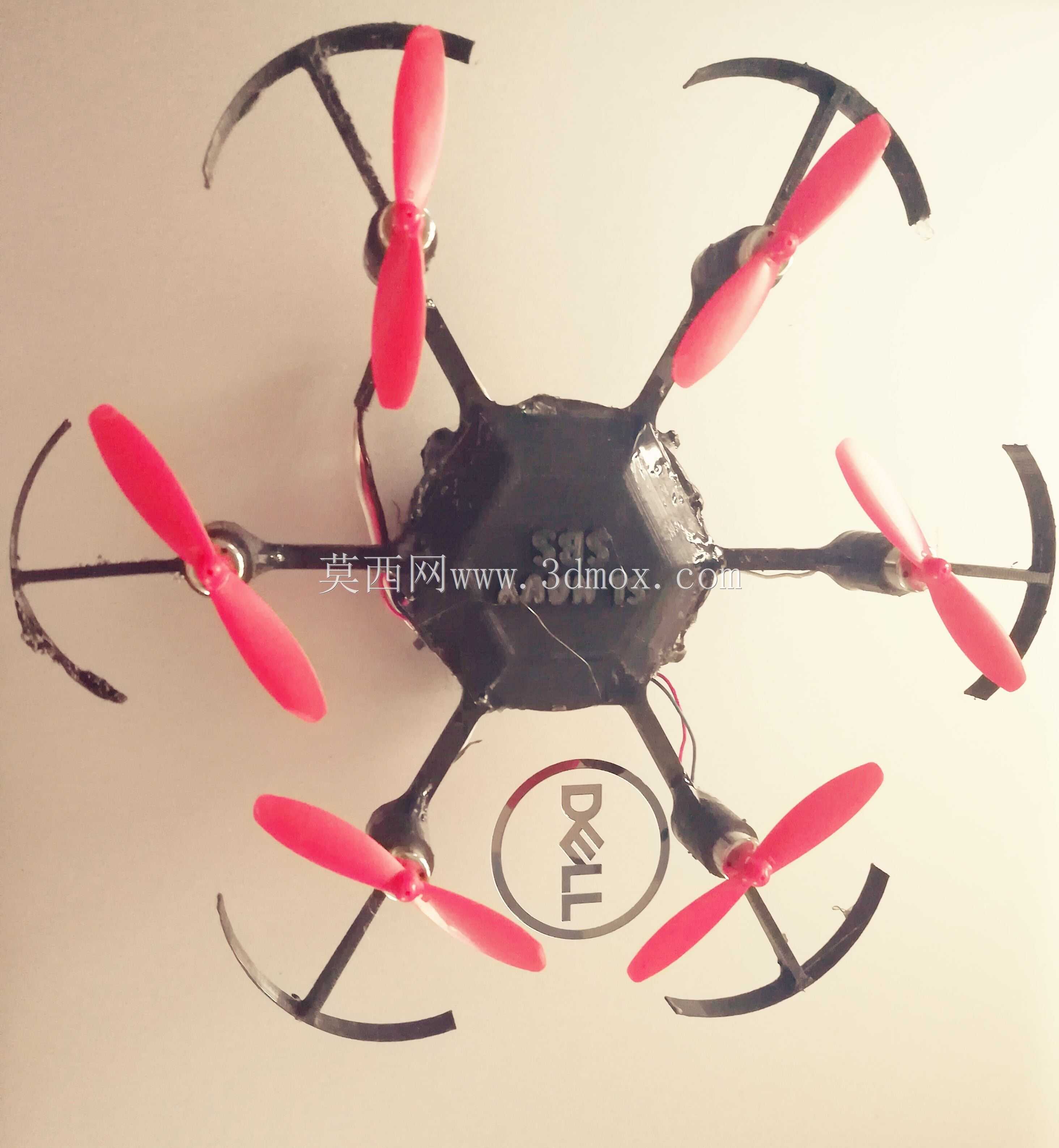

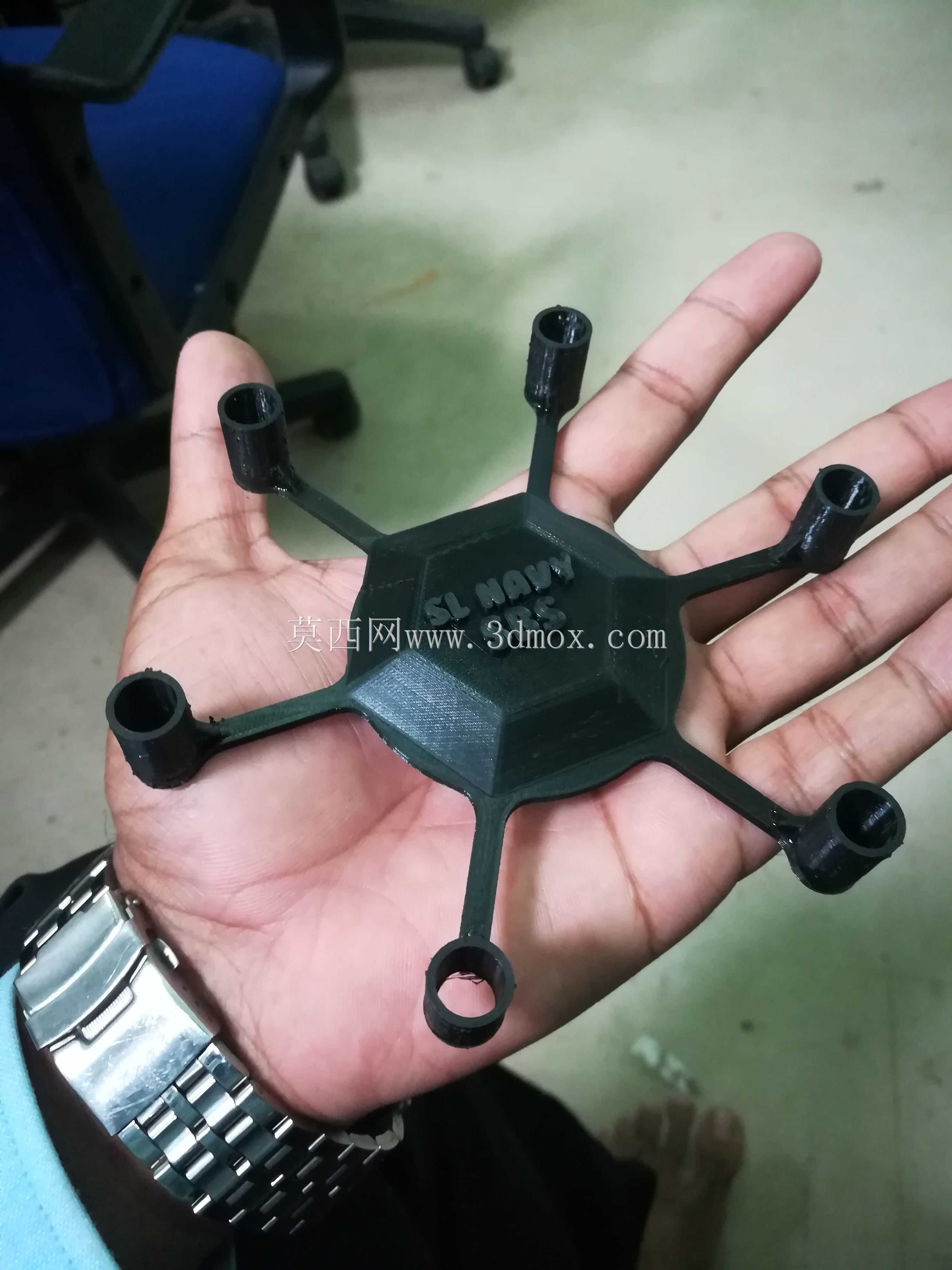

　　这款微型六旋翼机架采用正六边形中心布局设计，六个机臂从中心主体沿径向等角度向外延伸，相邻机臂夹角为60度，整体结构对称度高，飞行过程中动力输出的力矩平衡特性优异，可有效降低飞控系统的姿态修正负荷。中心主体采用下沉式六边形凸台结构，上表面预留飞控板安装定位区域，凸台边缘做了15度倒角过渡，既可以提升结构抗冲击强度，也能避免安装飞控时边缘剐蹭线路。机臂末端设计为一体化电机安装座，安装孔位适配常用微型无核心电机的安装尺寸，座体底部做了环形加强筋，可抵消电机高速运转产生的径向振动，避免机臂长期受交变载荷出现疲劳断裂。机臂与中心主体的连接位置做了圆弧过渡处理，过渡区域壁厚比机臂主体厚0.8mm，可分散起降冲击、飞行碰撞产生的应力集中，提升机架整体抗摔性能。

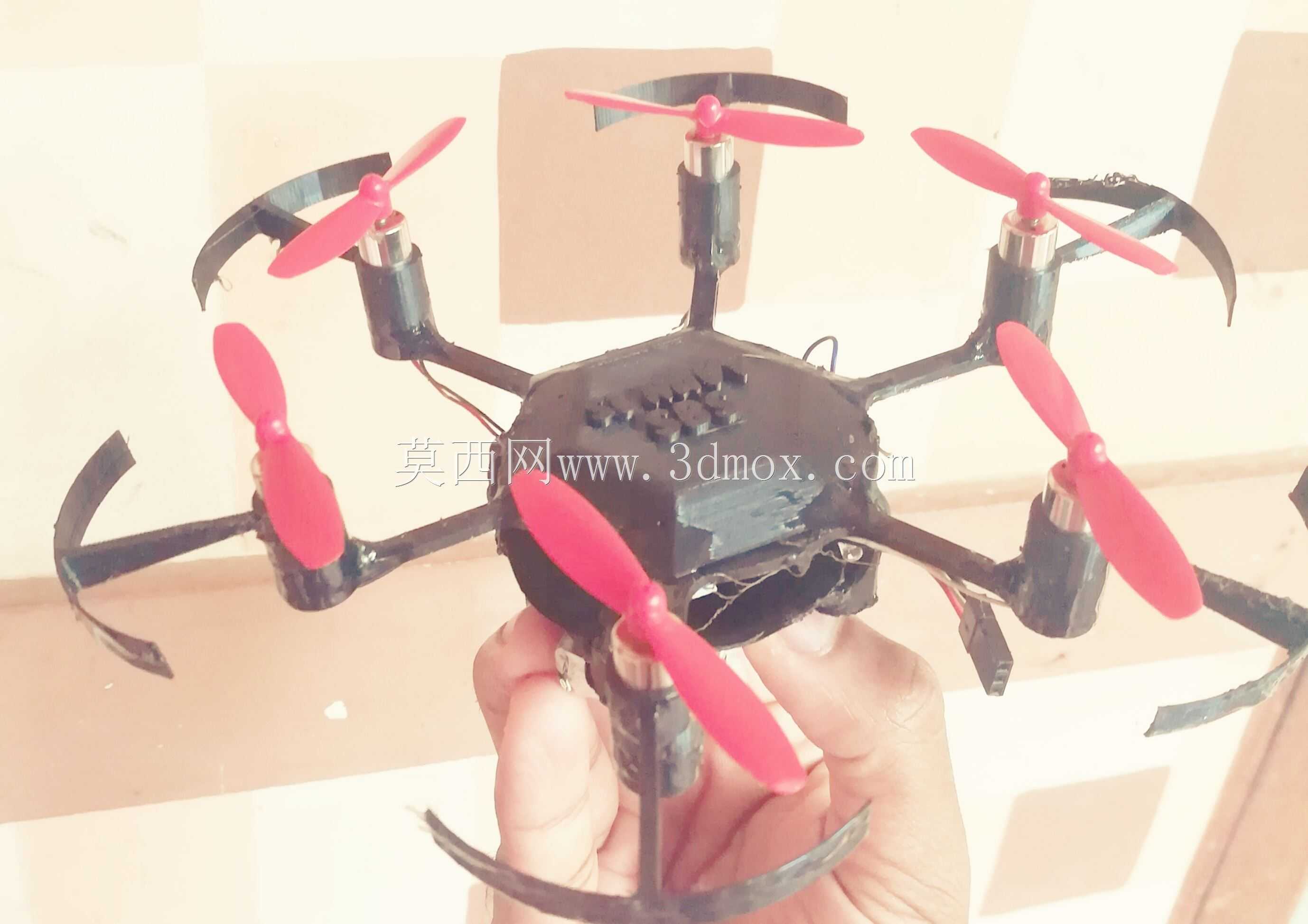

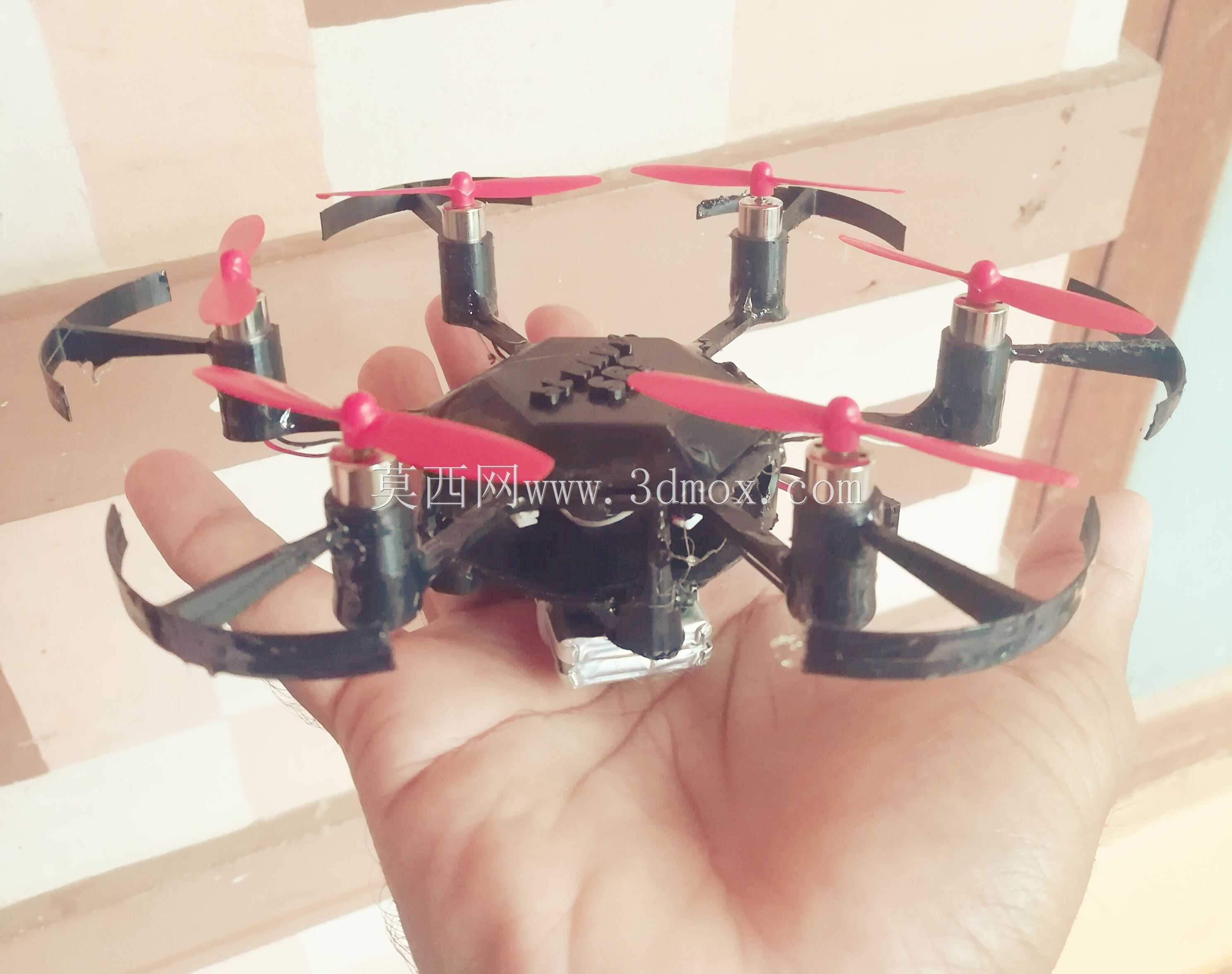

　　从实际应用场景来看，这类微型机架主要适配室内教学演示、青少年科创实践、微型航拍实验等场景，整体尺寸控制在掌心可托举的范围，起飞重量轻，即使在狭小的室内空间飞行也不会对周边物品、人员造成磕碰损伤。机架本身预留了支柱防护装置的安装接口，每个机臂靠近电机座的位置都设计了环形安装位，可直接加装防护支柱，配合外围防护圈使用时，能完全包裹旋翼旋转区域，避免旋翼碰撞障碍物后炸机，也能防止高速旋转的旋翼划伤操作人员。

　　设计过程中优先考虑了轻量化与结构强度的平衡，整体采用等壁厚设计，非受力区域做了局部减薄处理，在保证机架整体刚性满足飞行要求的前提下，尽可能降低自身重量，提升有效载荷空间。中心主体底部预留了电池安装卡位，卡位尺寸适配常用微型高倍率锂电池，安装后电池重心与机架几何中心重合，不会出现重心偏移导致的飞行姿态倾斜问题。机臂长度经过反复校核，既保证相邻旋翼之间有足够的安全间距，避免旋翼转动时出现气流干扰影响飞行稳定性，也不会因为机臂过长导致机架整体尺寸过大、抗扭性能下降。

　　安装边界方面，电机安装座的孔位同轴度控制在0.1mm以内，可保证电机安装后输出轴与机臂平面垂直，避免电机安装倾斜导致的拉力方向偏移，降低动力损耗。飞控安装区域的平面度公差控制在0.05mm范围内，可保证飞控陀螺仪的检测精度不受安装面形变影响。防护支柱的安装孔采用通孔设计，可直接使用常用的微型自攻螺丝固定，不需要额外做攻丝处理，装配难度低，适合手工组装调试。机架整体的接线空间做了隐藏式走线槽设计，机臂内侧预留了走线凹槽，可将电机电源线、信号线嵌入凹槽内，避免线路外露被旋翼打到，也能降低飞行过程中的风阻。

　　从结构特性来看，六旋翼布局相比常见的四旋翼布局，在相同起飞重量下单个电机的负载更低，动力冗余度更高，即使单个电机出现动力异常，剩余五个电机也能维持机架姿态平稳，迫降成功率更高。机架的中心凸台结构还可以扩展安装微型摄像头、气压计等额外功能模块，安装位预留了通用的M2螺丝孔位，不需要额外打孔改造就能完成功能扩展。机臂的截面采用椭圆形设计，相比矩形截面风阻系数更低，飞行过程中机臂产生的紊流对旋翼下洗气流的干扰更小，飞行姿态更稳定。
