三通法兰连接式工业球阀结构设计

　　在工业流体输送管网的节点设计中，三通类控制阀的选型与结构适配一直是管路布局的核心环节，这款三通法兰球阀的结构设计，正是针对多支路流体换向、合流或分流工况做的针对性优化。从实际应用场景来看，这类结构的阀体常出现在化工介质输送管线、市政给排水支路切换、暖通空调水循环系统、中小型工业设备的冷却回路中，相比两通阀，它能在单一安装点位完成两个支路的通断控制，减少管路中额外的接头与阀门数量，降低整个管路系统的泄漏点风险。

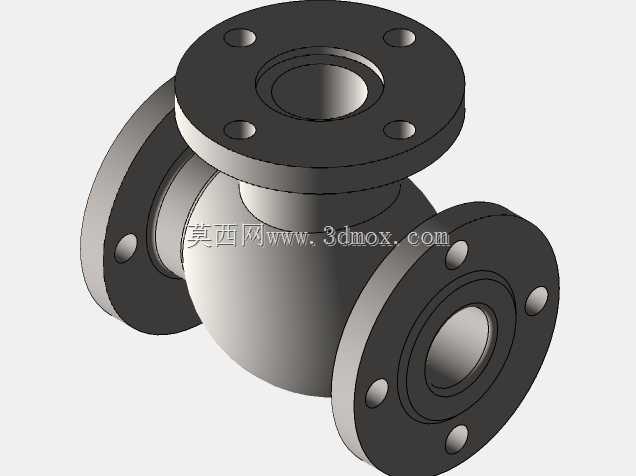

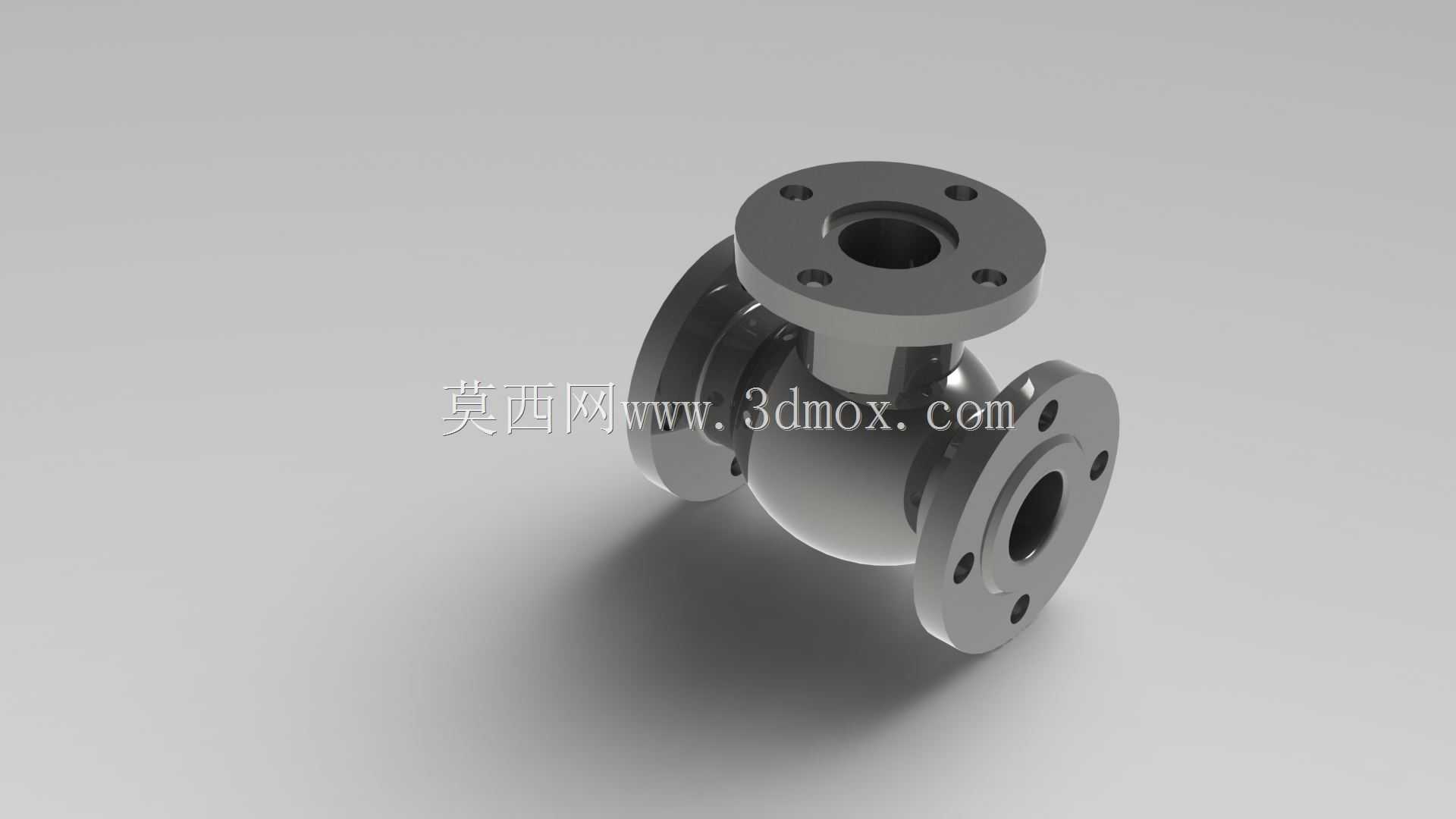

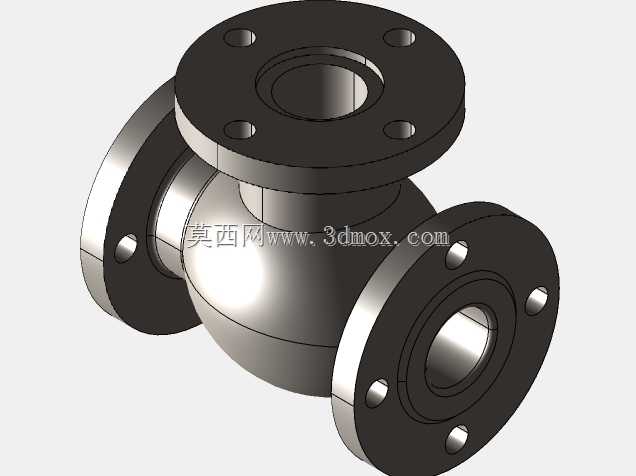

　　从功能特性上看，这款阀体采用三通式球体流道设计，球体内部的流道可根据手柄或执行器的转动角度，实现不同端口之间的连通切换，既可以完成单入口双出口的分流调节，也能实现双入口单出口的合流输送，在常规工况下，法兰连接的密封结构能承受1.6MPa级别的管路压力，适配水、轻质油品、低腐蚀性化工介质等多种流体的输送控制。阀体的三个连接端全部采用凸面法兰结构，法兰盘上的螺栓孔均匀分布，安装时可直接与同压力等级的管路法兰配对，通过缠绕式垫片或橡胶垫片实现端面密封，相比螺纹连接的阀体，法兰连接的结构更适合通径在DN50及以上的管路，安装后同轴度更容易保证，后期维护拆卸也无需转动整段管路，仅需拆卸法兰螺栓即可完成阀体的更换或检修。

　　设计思路上，这款阀体的中腔采用对称式结构布局，三个连接端口的轴线处于同一平面，其中两个端口同轴布置，第三个端口垂直于同轴端口的轴线方向，这种布局能让流体在阀体内的转向阻力更小，避免直角流道带来的压损过大问题。球体的安装腔位于阀体中心位置，上下设置阀杆安装孔与密封座槽，装配时可从上部装入球体与密封阀座，再通过阀盖压紧固定，这种顶装式的结构设计能减少阀体本身的拼接缝数量，仅在阀盖与阀体、法兰端的位置设置密封面，大幅降低阀体本身的外泄漏风险。阀体的外部轮廓做了圆弧过渡处理，没有尖锐的直角棱边，既可以降低铸造过程中的应力集中问题，也能减少安装过程中磕碰损伤密封面的概率，法兰盘的背面设置了加强筋结构，连接阀体主体与法兰盘根部，避免法兰螺栓拧紧时法兰盘出现变形，影响端面密封效果。

　　从安装边界尺寸来看，这款三通球阀的三个法兰端面到阀体中心的距离保持一致，安装时可直接按照等径三通的管路预留空间做布局，不需要额外调整管路的支吊架位置，法兰盘上的螺栓孔数量与孔径匹配对应通径的法兰标准，现场安装时不需要重新加工法兰孔。阀体的上部阀杆伸出端预留了足够的执行器安装空间，既可以安装手动手柄做人工操作，也可以适配气动、电动执行器实现远程自动控制，不需要额外加装连接支架。需要注意的是，安装时要保证三个连接法兰的端面与管路轴线垂直，避免法兰偏斜导致螺栓受力不均，同时要在管路的适当位置设置支吊架，避免阀体本身承受管路的重量带来的额外应力，长期运行过程中，阀杆位置的填料可通过上部的压盖做压紧调整，不需要拆解阀体即可完成填料的更换维护，大幅降低现场运维的工作量。在流道设计上，球体的通孔直径与管路通径保持一致，属于全通径结构，流体通过时不会产生明显的节流效应，压损仅相当于同长度直管段的阻力，适合对管路压损要求严格的循环系统使用，避免因为阀门节流带来的泵组能耗提升问题。
