Schaublin102N车床配套工作台结构设计

　　在精密车床的小批量高精度零件加工场景中，工作台作为承载工件、夹具与辅助工装的核心配套部件，其结构刚性、导向精度与安装适配性直接决定了加工过程的稳定性与最终零件的形位公差表现。这款适配Schaublin102N型精密车床的工作台，整体采用长条形窄幅结构设计，完全匹配该型号车床床身的安装接口尺寸，安装时无需对原有车床床身进行二次加工改造，可直接通过床身预设的T型槽完成定位锁紧，安装边界严格控制在车床原有操作空间范围内，不会额外占用车间工位的横向通行空间，适配车间内紧凑型精密加工工位的布局需求。

　　从实际加工用途来看，该工作台主要承担两类核心功能：一是作为车床轴向进给的辅助承载平台，在加工长轴类、细长杆类零件时，配合跟刀架、中心架完成工件的辅助支撑，避免工件因悬伸过长在切削力作用下产生挠曲变形，保证外圆加工的圆柱度与表面粗糙度；二是作为小型工装夹具的安装基准面，可直接固定平口钳、分度头、小型钻削头等辅助加工附件，拓展车床的二次加工能力，完成轴类零件的径向孔、键槽、端面异型槽等原本需要二次装夹到铣床、钻床才能完成的加工工序，减少零件多次装夹带来的定位误差，提升小型精密零件的加工效率。

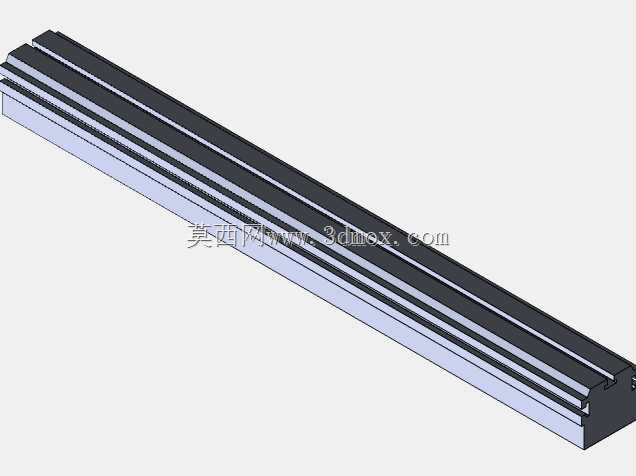

　　结构设计上，该工作台主体采用高刚性矩形截面型材作为基体，内部设置多道纵向加强筋，在保证整体轻量化的前提下，将满载工况下的纵向挠度控制在0.02mm/m以内，满足精密加工的刚性要求。工作台顶面设置两条平行的高精度直线导轨副，导轨安装面经过精磨处理，平面度公差控制在0.01mm以内，导轨滑块的运行平行度公差不超过0.015mm/m，可实现滑台的低阻力高精度轴向移动，适配不同长度工件的支撑位置调整需求。导轨两侧预留标准T型槽，槽宽与间距完全匹配Schaublin102N车床的原厂附件安装标准，可直接兼容原厂生产的跟刀架、定位挡块、夹具压板等附件，无需额外制作转接件。工作台两端设置行程限位块与缓冲结构，避免滑台超程运行时发生刚性碰撞，保护导轨副与安装在工作台上的工装夹具不受冲击损坏。

　　从安装边界来看，该工作台总长度与Schaublin102N车床的床身有效加工长度完全匹配，安装后工作台顶面与车床主轴中心高保持一致，高度方向公差控制在±0.01mm以内，保证辅助支撑工装与主轴的同轴度要求；宽度方向严格控制在车床床身宽度范围内，不会超出车床原有操作面的边界，操作人员在进行上下料、换刀、测量等操作时不会产生干涉。工作台底部设置多个可调式支撑脚，可在安装时根据车间地面的平整度进行微调，保证工作台整体的水平度，避免因基础不平导致导轨产生扭曲变形，影响运行精度。

　　在实际加工场景的适配性上，该工作台可覆盖仪表零件、精密轴类、小型五金件等多种零件的加工需求，针对有色金属、黑色金属、工程塑料等不同材质的切削加工，其刚性表现均可满足常规切削参数下的稳定性要求，不会因切削振动导致工件表面产生振纹。导轨副采用密封式结构设计，可有效阻挡加工过程中产生的铁屑、切削液进入导轨内部，延长导轨的维护周期与使用寿命，适配车间内多班次连续加工的生产节奏。工作台的滑台上设置标准的夹具安装孔系，孔位间距符合通用工装的安装标准，可快速装夹各类通用与专用夹具，减少工装准备的辅助时间。
