螺旋重力滚珠滑行轨道结构设计

　　该螺旋轨道结构核心依托重力驱动实现滚珠的连续无动力滑行，整体采用连续变曲率螺旋曲面成型，轨道截面采用半开放U型槽设计，槽宽匹配常用直径10-15mm的钢珠或玻璃珠，槽深设置为滚珠直径的0.6倍，既保证滚珠滑行过程中不会出现侧向脱轨，又能直观观察到滚珠在轨道内的滚动状态，适合用于基础力学演示场景，也可作为桌面趣味装置的核心结构使用。设计过程中首先确定螺旋的整体升角参数，每一圈螺旋的升角控制在3-5度区间，这个角度区间能够保证滚珠在重力分力作用下获得稳定的滑行初速度，不会因为升角过大导致滚珠加速过快冲出轨道，也不会因为升角过小出现滚珠卡顿停留在轨道中段的问题。轨道的壁厚设置为2mm，整体采用等壁厚设计，

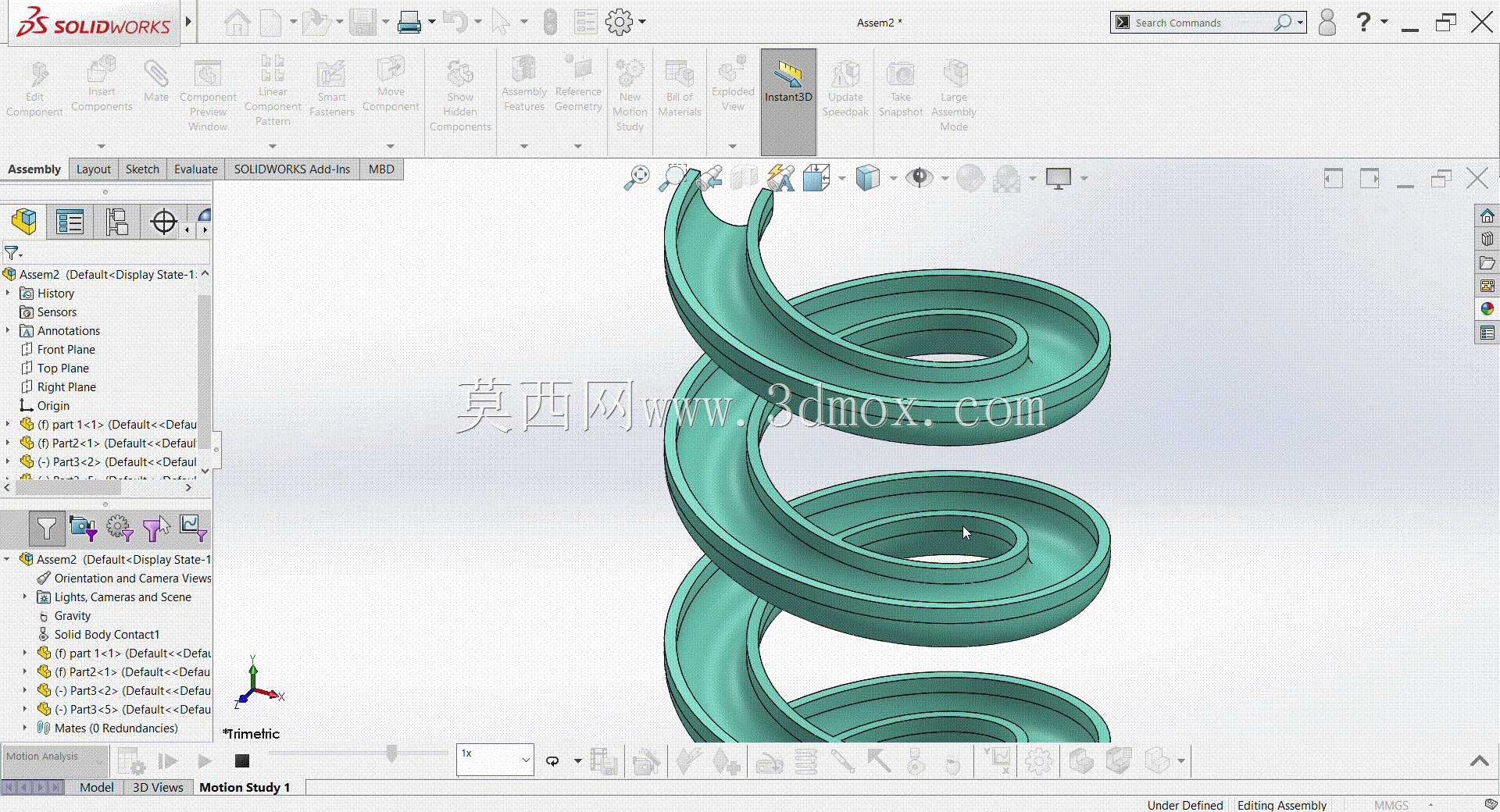

　　在SolidWorks建模过程中通过螺旋线作为路径引导，扫描生成基础轨道实体后，对轨道的内外侧边沿做R0.5mm的圆角处理，避免尖锐边沿划伤使用者，同时减少滚珠与轨道边沿的硬接触磨损。整个螺旋结构的总高度控制在180mm，螺旋最大外径为120mm，底部预留直径80mm的圆形安装平面，安装平面上设置3个均匀分布的M3螺纹孔，可直接通过螺丝固定在木质或亚克力底座上，安装边界不超出底座100mm直径范围，适配多数桌面摆件的底座尺寸。轨道的入口端设置在螺旋最上端，做15度的外扩导向段，方便使用者将滚珠准确放入轨道起始位置，出口端设置在螺旋最下端，做20mm长度的水平延伸段，滚珠滑出后可以直接落入配套的收集盒或者衔接下一段轨道，

　　可多组拼接形成更长的重力滑行路径。从实际使用场景来看，这类结构除了作为趣味桌面摆件，还可用于中小学物理课堂的重力势能、动能转化演示，相比传统的直轨道演示装置，螺旋轨道能够更长时间展示滚珠的运动过程，学生可以直观观察到不同高度位置滚珠的速度变化，也可以通过调整轨道表面粗糙度、更换不同材质的滚珠，对比摩擦力对运动过程的影响。建模过程中需要重点关注螺旋线的螺距渐变控制，从上到下螺距做微小的递增处理，补偿滚珠滑行过程中因为摩擦损耗的动能，保证滚珠从入口到出口全程保持匀速滚动状态，避免出现末段速度不足停滞的问题。轨道的曲面连接处做G2连续处理，保证整个滑行路径没有曲率突变点，滚珠经过衔接位置时不会出现弹跳，运动过程更加顺滑。

　　结构本身不需要额外的动力输入，完全依靠重力实现运行，没有复杂的传动部件，后期维护只需要定期清理轨道表面的灰尘即可，不需要加注润滑油，适合长期放置使用。如果用于教学演示场景，还可以在轨道外侧粘贴刻度标识，配合高速摄像设备记录滚珠经过不同刻度位置的时间，定量计算重力加速度与摩擦损耗的数值，拓展结构的实用价值。作为桌面趣味装置使用时，可以在轨道表面做不同颜色的涂装，提升视觉观感，也可以在出口位置加装简单的触发机构，实现滚珠滑出后触发小型声光效果，提升互动趣味性。整个结构的建模过程没有复杂的特征，主要依靠扫描、圆角、阵列等基础特征完成，参数化设计过程中可以将螺旋圈数、螺距、轨道截面尺寸设置为可调参数，根据实际使用需求快速调整整体尺寸，适配不同大小的滚珠或者不同的安装空间要求。
