三叶指尖旋转减压把玩结构件

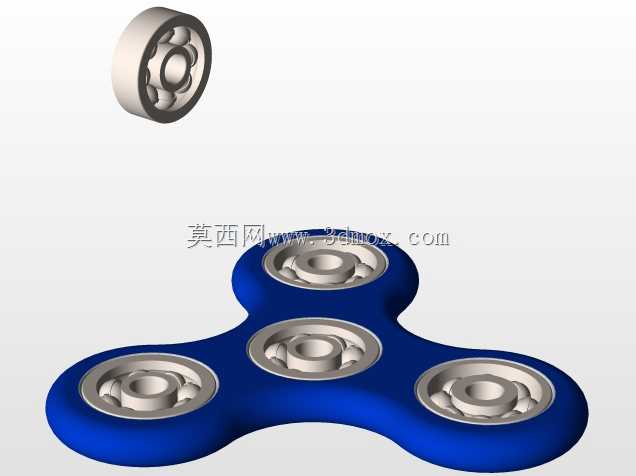

　　这款三叶式旋转把玩件的核心结构依托深沟球轴承实现低阻尼回转，三个叶瓣沿轴承外圈呈120°等角均布，整体外轮廓做了大圆弧过渡处理，避免尖锐棱角带来的握持划伤风险，叶瓣边缘厚度控制在3mm左右，既保证了旋转时的转动惯量储备，也兼顾了日常揣带时的便携性，不会因为边缘过薄硌到衣物或者皮肤。从实际应用场景来看，这类结构件常被用于日常注意力调节场景，在需要长时间保持专注的伏案工作间隙，通过手指捏持中心轴承内圈，拨动叶瓣即可实现持续数分钟的平稳回转，回转过程中三个叶瓣的配重完全对称，不会出现偏心抖动的情况，这就要求建模阶段对每个叶瓣的质心位置做严格的对称约束，单个叶瓣的质量偏差需要控制在0.1g以内，否则高速旋转时会产生明显的振感，影响握持手感。

　　设计阶段首先确定中心轴承的安装边界，选用标准608微型深沟球轴承作为回转核心，轴承内圈内径8mm，刚好适配成年人拇指与食指的捏持尺寸，外圈外径22mm，与三叶主体的中心安装孔采用过盈配合，过盈量控制在0.02-0.03mm之间，既可以保证轴承外圈与主体结构同步转动，也不会因为过盈量过大导致轴承内圈卡滞、回转阻力升高。三个叶瓣的末端同样嵌入了同规格的配重轴承，这部分轴承不承担回转功能，主要作用是调整整体结构的质心分布，将转动惯量集中在叶瓣末端，延长单次拨动后的旋转时长，同时配重轴承的金属材质也提升了整体结构的压手感，避免全塑料结构带来的轻飘廉价感。

　　从结构建模的逻辑来看，首先绘制中心轴承的安装基准圆，以圆心为阵列中心，绘制单个叶瓣的轮廓草图，叶瓣从中心安装位向外延伸的过程中，截面厚度逐渐收窄，到末端配重轴承安装位时厚度回升至与轴承厚度一致，保证配重轴承嵌入后与叶瓣表面齐平，没有突出的台阶硌手。所有的棱边都做了R0.5-R1mm的圆角处理，尤其是叶瓣与中心安装座的衔接位置，采用大曲率的顺滑曲面过渡，避免应力集中导致的结构断裂，毕竟这类把玩件在日常使用中偶尔会出现掉落的情况，衔接位置的圆角处理可以有效分散冲击载荷，提升结构抗摔性能。

　　外形尺寸方面，整体回转直径控制在75mm左右，这个尺寸刚好可以单手握持，拨动时叶瓣不会碰到手掌边缘，整体厚度与中心轴承厚度保持一致，为7mm，揣在口袋里不会有明显的异物感。中心轴承内圈的两端面略高于主体结构表面0.2mm，这样手指捏持的时候只会接触到轴承内圈，不会摩擦到主体结构的表面，进一步降低回转时的摩擦阻力，保证旋转的顺畅度。配重轴承与叶瓣的安装同样采用小过盈配合，不需要额外的胶水粘接，依靠配合公差即可实现固定，装配时只需要用压力机将轴承压入安装位即可，装配工艺简单，适合批量生产。

　　从实际使用的功能特性来看，对称式的三叶结构相比两叶结构旋转稳定性更好，不会因为单侧配重偏差出现摆头的情况，相比四叶结构又有更好的动平衡表现，转动时的风阻更小，旋转时长更长。建模过程中需要重点校验三个叶瓣的体积一致性，通过三维软件的质量属性功能逐一核对单个叶瓣的体积、质心到中心回转轴线的距离，保证三个叶瓣的转动惯量完全一致，否则高速旋转时会产生周期性的离心力偏差，不仅会让旋转时长缩短，还会产生明显的震感，影响使用体验。另外，主体结构的材质如果选用ABS工程塑料，壁厚需要保持均匀，避免注塑生产时出现缩痕，叶瓣位置的壁厚控制在2.5mm，中心安装座位置因为要压入轴承，壁厚加厚到4mm，保证压装轴承时不会出现撑裂的情况。
