精灵球造型手持收纳装置结构设计

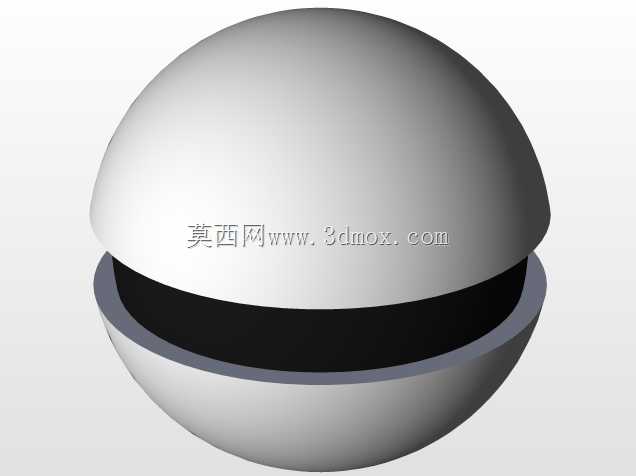

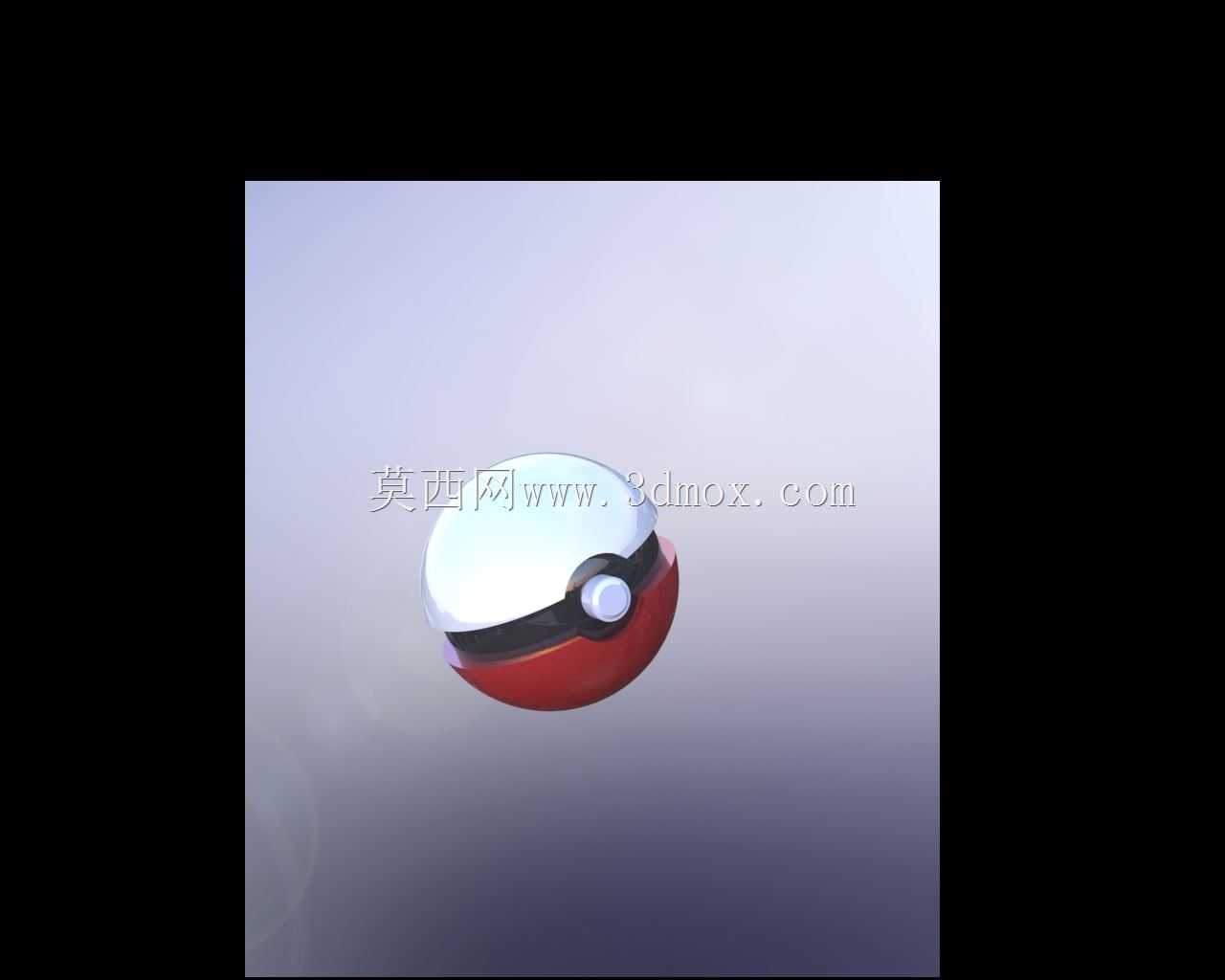

　　这款球形手持收纳装置的设计，最初是面向潮玩周边与小型随身物品收纳场景开发的，整体采用经典的上下半球分瓣式结构，在日常使用中可以容纳直径不超过40mm的小型物件，比如蓝牙耳机保护套、迷你U盘、随身纪念徽章这类尺寸偏小的随身物品，半球拼合处的环形卡扣结构做了0.2mm的配合间隙设计，既保证开合时的顺滑手感，又能避免日常携带过程中意外松脱导致内部物件掉落。从结构设计的角度出发，上半球采用半透哑光的曲面壳体，曲面过渡处做了R3的圆角处理，握持时不会出现硌手的棱角，下半球采用高饱和度的实色曲面，上下半球之间设置了一圈宽度2mm的黑色环形装饰隔层，这个隔层同时承担了卡扣限位的功能，隔层内侧均匀分布了3个定位凸台，

　　和上下半球内侧的定位凹槽一一对应，装配时不需要额外做对位标记，顺着凸台导向就能直接扣合到位，大幅降低了后续量产装配的对位难度。球体正面的圆形按键区域做了分层结构设计，最外层是直径12mm的圆形凸起按键，按键和壳体之间预留了0.15mm的活动间隙，按键下方设置了复位弹簧的安装位，弹簧线径0.4mm，自由长度6mm，按压行程控制在1.5mm，按动时的反馈力度控制在3N左右，和常规数码产品的按键手感保持一致，避免按压过硬或者过软带来的廉价感。整个球体的最大外径为68mm，刚好符合成年人单手握持的舒适尺寸范围，握持时手掌的贴合度可以达到85%以上，日常放在牛仔裤口袋或者小型挎包中也不会占用过多空间，壳体的壁厚统一设置为1.8mm，

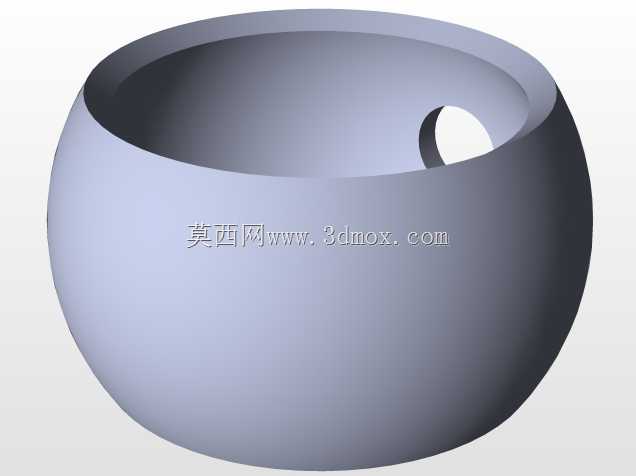

　　这个厚度既保证了ABS材质注塑成型时的结构强度，不会因为轻微摔落就出现壳体开裂，同时也不会因为壁厚过大导致整体重量超标，成品整体重量控制在45g以内，长时间握持也不会产生负重感。在结构细节处理上，上下半球的拼合缝做了错位止口设计，止口的搭接宽度为1.2mm，既可以避免拼合处出现错位段差，也能提升壳体的防尘能力，日常放在包内不会有细小的灰尘从拼缝进入内部污染收纳的物件。内部的收纳腔做了圆弧过渡处理，没有尖锐的内角，放置小型物件时不会刮花物件表面，腔体底部还预留了1mm厚度的缓冲垫粘贴位，用户可以根据自己的需求粘贴绒布或者EVA缓冲垫，进一步提升对内部收纳物件的防护能力。从建模实现的角度来看，整个球体的曲面全部采用G2连续的曲面构建，

　　曲面之间没有收敛点，后续不管是做3D打印手板验证，还是开模做注塑量产，都不会出现曲面破面或者分型面不顺滑的问题，按键和壳体的配合位全部采用同轴度约束，保证按键活动时不会出现卡滞。在实际应用场景中，这款结构除了作为潮玩收纳装置使用，也可以通过修改内部腔体结构，改造成迷你蓝牙音箱的外壳、小型应急药盒或者随身香薰装置，整体的球形结构具备很强的衍生改造空间，只需要调整内部的筋位布局，就可以适配不同功能的内置组件，不需要重新调整外部的整体曲面，能够大幅降低衍生产品的开发周期。
