透明盒装多色绘图彩笔结构设计方案

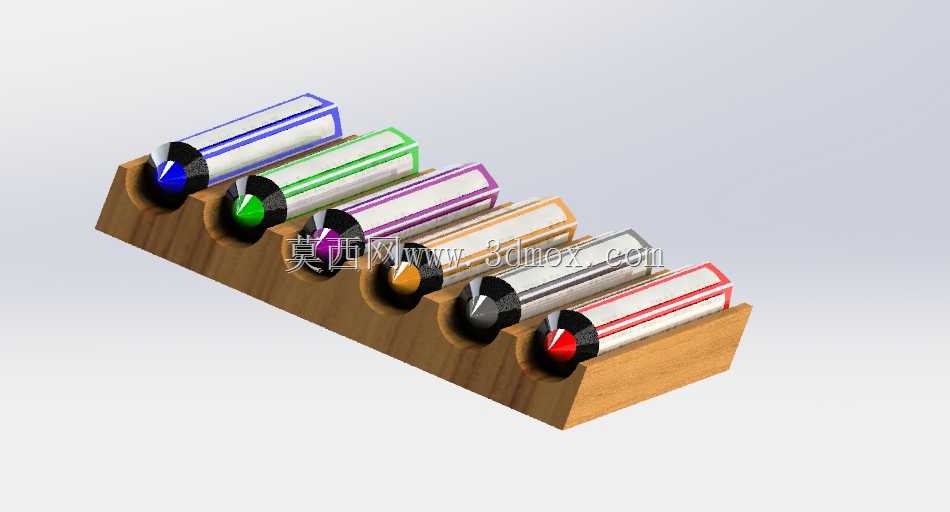

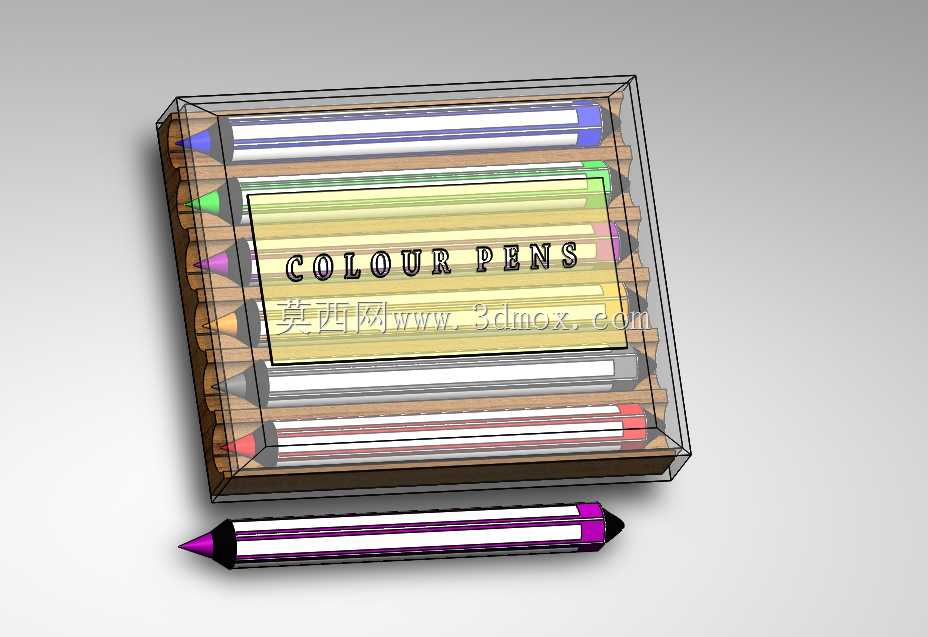

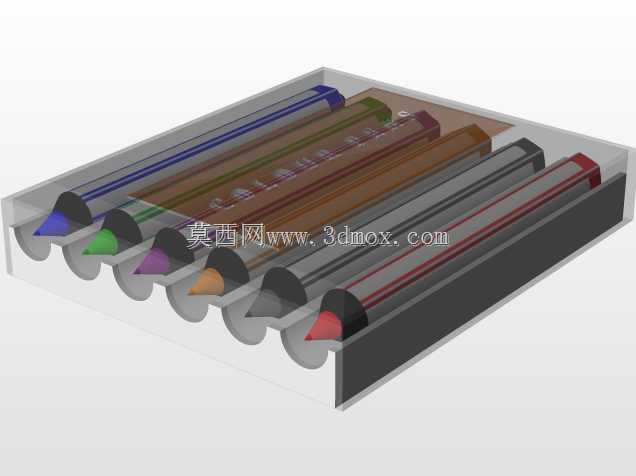

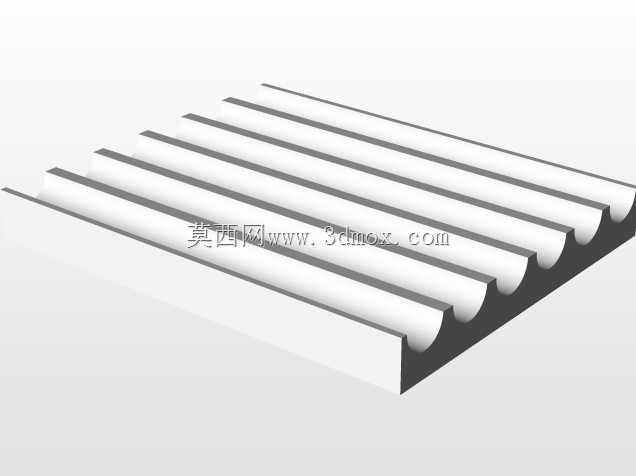

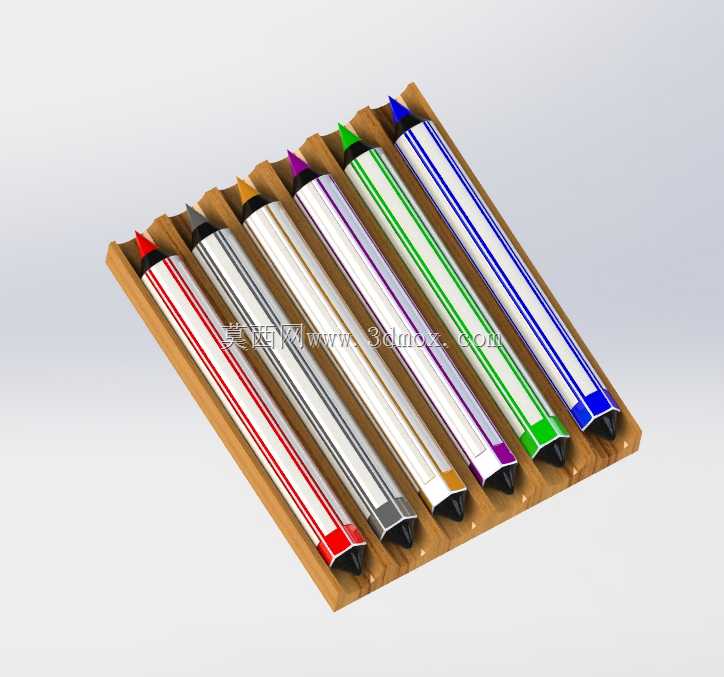

　　日常绘图场景里，彩笔是手绘创作、儿童涂鸦、工程草图标注、美术教学环节里高频使用的工具，这套带透明收纳盒的彩笔结构，在设计时优先考虑了取用便捷性、收纳规整度与展示效果的平衡。从结构组成来看，整套产品分为木质内托、透明外盒、单支彩笔三个核心部分，木质内托上开有与单支彩笔外径匹配的半圆形定位槽，每支彩笔嵌入槽内后不会发生径向窜动，即便整盒倒置或者运输过程中产生颠簸，笔身也不会相互磕碰刮蹭笔身漆面，也能避免笔尖受外力碰撞断裂。透明外盒采用抽拉式开合结构，盒体壁厚控制在1.2mm，既保证了足够的结构强度，日常拿取时不会因为手的捏持力产生明显形变，又能让使用者不用打开盒盖就直观看到内部彩笔的颜色排布，快速找到需要的色彩，省去逐支翻找的时间。

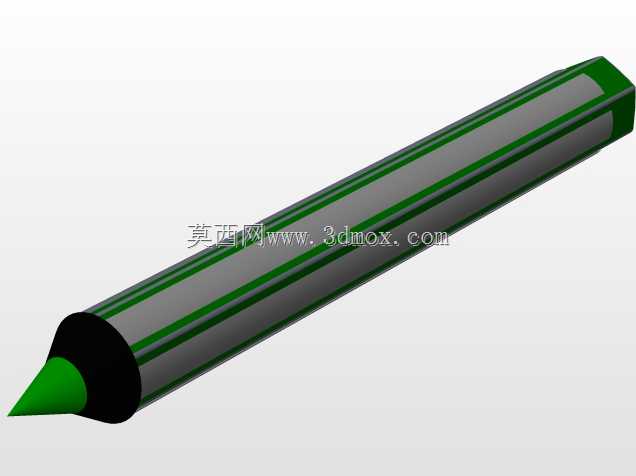

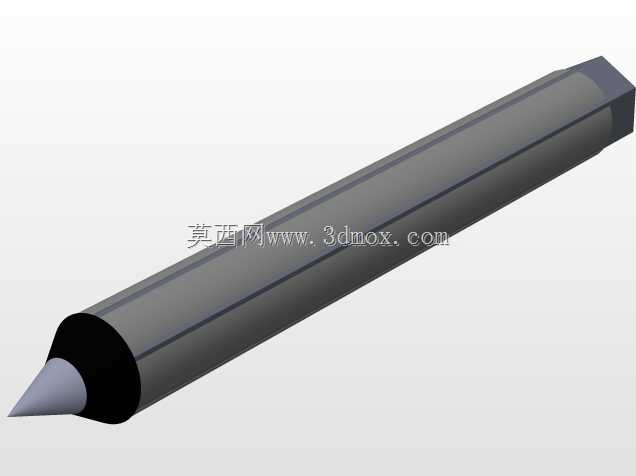

　　单支彩笔的笔身采用六角形截面设计，相比圆形截面，放置在倾斜绘图桌面上时不会随意滚动滑落，笔身两端都做了倒角处理，握持时边缘不会硌手，长时间绘图握持也能保持较好的手感；笔尖部分做了锥形过渡，既保证了涂色时的笔触宽度可控，细尖部分也能满足线条勾勒的需求，笔尾的封端结构和笔身采用过盈配合，内部的笔芯不会因为日常使用的晃动产生松动偏移。在尺寸边界上，整盒的外轮廓尺寸控制在180mm×120mm×35mm，这个尺寸刚好可以放入常规的绘图包侧袋、学生书包的文具隔层，也能适配多数办公桌的抽屉收纳格，不会占用过多的储物空间；单支彩笔的长度为170mm，直径8mm，符合成年人与儿童的通用握持尺寸范围，不会因为笔身过粗导致低龄儿童握持困难，

　　也不会因为笔身过细让成年人握持时手感发飘。设计过程中针对不同使用场景做了细节优化，比如木质内托的表面做了打磨处理，没有尖锐毛刺，取放笔的时候不会刮伤笔身也不会划伤使用者的手；透明外盒的抽拉阻尼做了适配调整，抽拉时不会因为过松导致盒体自行滑开笔支散落，也不会因为阻尼过大导致开合费力，日常单手就能完成开盒取笔的操作。在教学场景中，这套规整的收纳结构也能帮助使用者养成用完归位的习惯，不会出现单支彩笔丢失的情况，透明盒体的设计也方便快速清点彩笔数量，及时发现缺失的色号。在手绘创作场景下，六角形的笔身可以在需要临时放置笔的时候，直接搁在绘图板边缘不会滚落，避免笔尖戳脏画纸或者摔落断裂。结构建模时，所有配合面都预留了合理的公差，

　　木质内托的定位槽和笔身的配合间隙控制在0.2mm，既方便取放，又能保证定位稳定；透明外盒和内托的配合间隙控制在0.3mm，抽拉过程顺滑无卡滞。笔身的色彩标识做在笔身靠近笔尖的位置，即便笔全部插在内托里，也能从端部快速识别颜色，不用把笔抽出来查看，提升选色效率。考虑到日常使用中可能出现的笔身滚落情况，笔身的壁厚做了加强处理，从1米高度自由坠落到硬质地面时，笔身不会开裂，内部笔芯也不会轻易断裂，提升了产品的耐用性。收纳盒的边角都做了R3的圆角处理，没有尖锐的直角，日常拿取时不会划伤手部，也不会因为磕碰导致盒角开裂。整套结构没有多余的复杂零件，生产装配工艺简单，木质内托可以通过一次铣削成型，透明外盒可以通过注塑一体成型，单支彩笔的装配工序也不复杂，适合批量生产，同时各个部件都可以单独拆分更换，如果某一支彩笔用完，可以单独替换同尺寸的彩笔，不用整体更换整盒产品，降低了使用成本。
