带推手脚轮的车间手动液压升降平台车

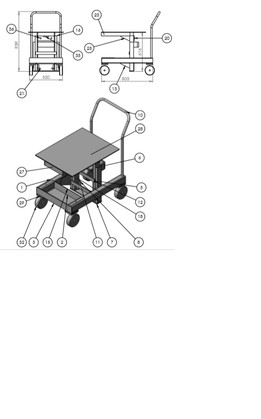

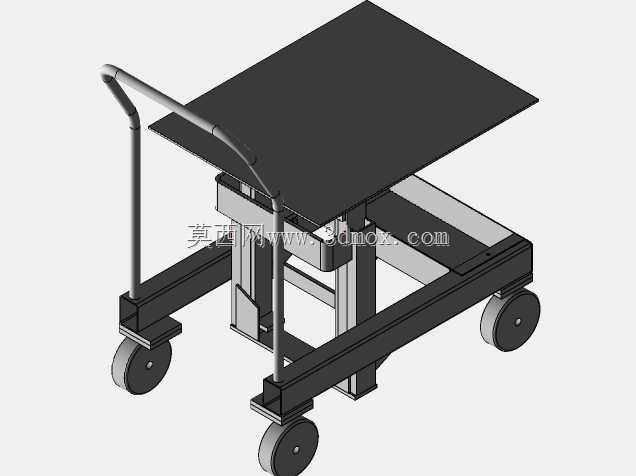

　　这款手动液压升降平台车的设计初衷，是解决车间内小吨位物料在短距离转运过程中，频繁借助叉车或固定式升降台带来的动线冗余问题，尤其适配机加工工位、装配线旁、仓储拣选区这类空间局促、举升高度需求在1米以内的作业场景。从结构布局来看，整车采用低位底盘框架设计，底部框架采用矩形型钢拼焊成型，框架四角安装带刹车功能的万向脚轮，其中靠近推手一侧的两个脚轮为万向转向轮，另一侧为定向承重轮，轮组安装座与底盘框架之间加设加强筋板，避免满载推行时轮座受侧向力发生变形。推手采用弯管一体成型结构，安装高度设定在成年人腰部位置，推行时手臂自然弯曲即可握持，推手与底盘的连接位置设置三角加强撑，防止长期推拉导致焊道开裂。平台台面采用整块花纹钢板裁切而成，

　　台面边缘做折边处理，既提升台面整体刚性，也能避免放置的物料在转运过程中从边缘滑落，台面下方与剪叉升降机构的连接位置设置多组均匀分布的连接座，保证举升过程中台面受力均匀，不会出现单侧倾斜的问题。剪叉臂采用厚钢板裁切后铣削加工铰接孔，孔内镶嵌自润滑铜套，铰接轴采用调质处理的圆钢加工，配合开口销防松，长期使用也不会出现铰接点松旷导致的升降卡顿问题。液压驱动单元布置在剪叉机构中部靠近推手的位置，手动压杆集成在推手侧方，操作人员站在推手位置无需移步即可完成压杆举升、泄压下降的操作，泄压阀采用旋钮式设计，旋转角度与平台下降速度线性对应，方便操作人员根据放置物料的高度需求精准控制下降速率，避免快速下落导致物料磕碰。从安装边界来看，

　　整车最低高度控制在300mm以内，能够直接推入常规高度的工作台、货架下方，举升最大高度可覆盖常规装配作业的操作高度，无需额外垫高；整车宽度控制在600mm范围，能够顺利通过车间内0.8米宽的人行通道，转弯半径控制在1米以内，在狭窄的设备间隙之间也能灵活转向。在实际使用场景中，这类升降平台车可承担机加工工位的工件周转，将毛坯件从物料暂存区举升到机床工作台高度，减少人工弯腰搬抬的劳动强度；也可用于装配线旁的物料配送，将整箱的标准件、组装配件举升到与装配台面齐平的高度，方便作业人员直接取放，减少反复转身取料的动作浪费；在仓储区域，还可辅助完成低层货架的货物存取，无需借助登高梯即可完成1米左右高度的货架上下货作业。

　　设计过程中针对剪叉机构的受力做了反复校核，当平台处于最低位置时，剪叉臂的受力角度最优，此时满载状态下剪叉臂的弯曲应力远低于材料许用应力，当平台举升到最高位置时，剪叉臂的铰接点位置设置有限位挡块，避免举升超出行程导致机构失稳；液压单元的选型匹配了整车满载承重需求，内置的溢流阀可在负载超过额定值时自动泄压，避免超负载使用导致结构损坏或液压元件泄漏。底盘框架的底部预留了液压单元的维护窗口，日常使用中可直接打开窗口检查液压油位、更换密封件，无需拆解整个升降机构，降低后期维护的工作量。脚轮的选型充分考虑车间地面的实际情况，采用聚氨酯轮面，既能够承受额定负载，也不会在环氧地坪上留下压痕，推行过程中噪音较低，不会对车间作业环境造成额外的噪音干扰。台面的尺寸设定兼顾了通用性与灵活性，既能够放置标准尺寸的物料周转箱，也可承载小型工装夹具、加工完成的零部件，台面表面的花纹结构可增大与物料之间的摩擦力，即使在小坡度的车间地面推行，也能避免物料滑动移位。推手的弯管处做了圆弧过渡处理，没有尖锐的棱角，避免操作人员在推行过程中磕碰受伤，推手表面套有防滑橡胶套，即使手上沾有机油也能稳定握持。整车的所有焊道都做了打磨处理，去除焊渣与飞溅，表面喷涂防锈底漆与面漆，能够适应车间内存在少量切削液、油污的环境，长期使用也不会出现大面积锈蚀的问题。
