手动金属型材弯折角度定位工装结构

项目分类:通用五金配件 发布时间:2022-05-30 ID:643472
  • 手动金属型材弯折角度定位工装结构
  • 手动金属型材弯折角度定位工装结构
  • 手动金属型材弯折角度定位工装结构
  • 手动金属型材弯折角度定位工装结构
  • 手动金属型材弯折角度定位工装结构

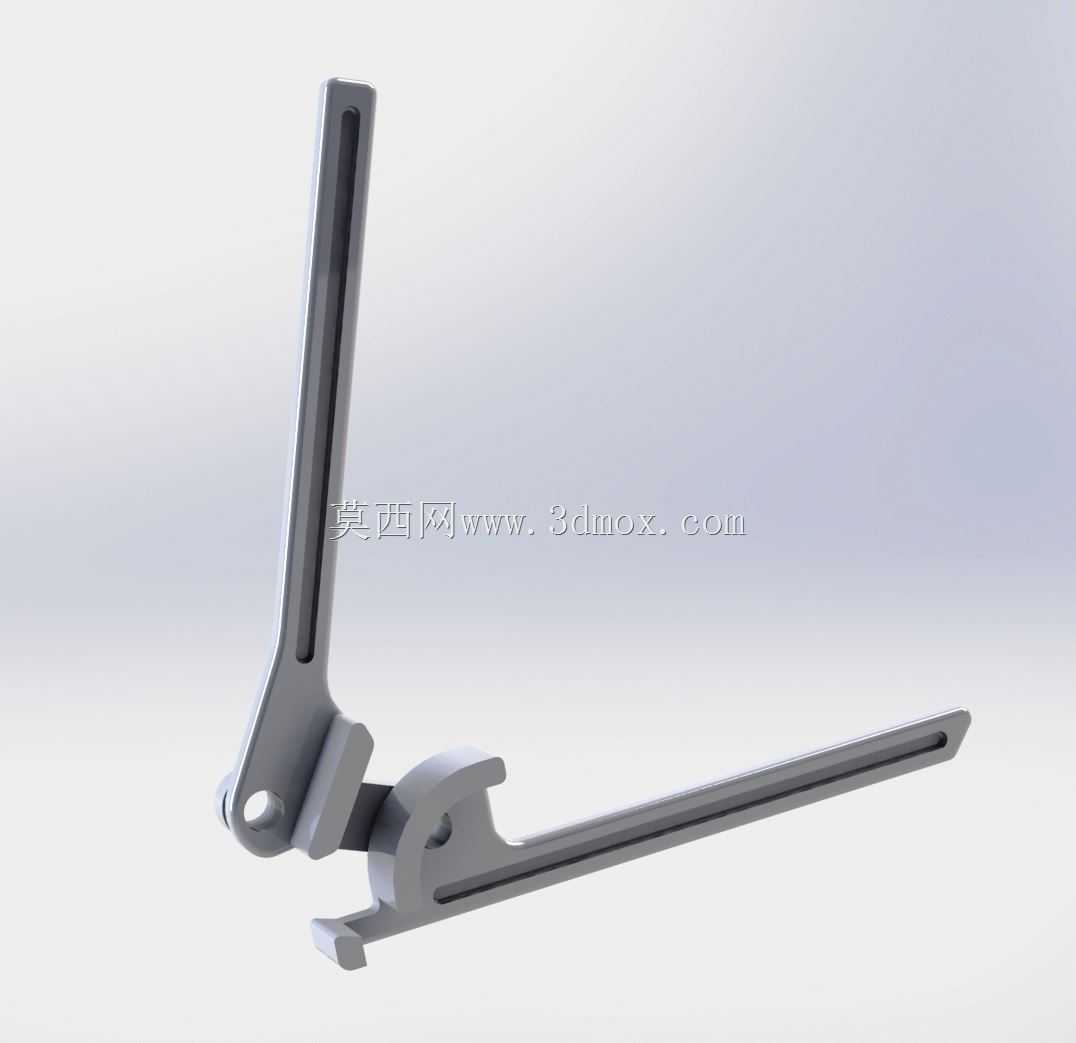

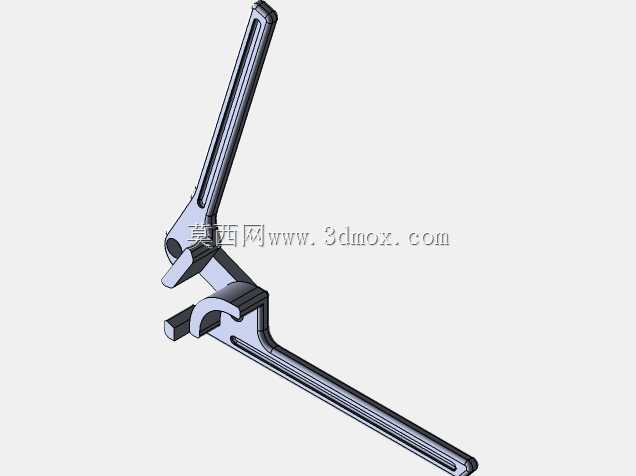

  在小型五金加工、钣金维修、现场管线布设这类场景里,经常会遇到小规格扁钢、薄铝条、细铜排的定角度弯折需求,这类加工往往批量小、加工点位分散,动用大型折弯设备不仅转运成本高,设备调试的时间成本也远高于加工本身,手动弯折角度工装就是针对这类零散加工需求设计的便携作业工具。这套工装的核心功能是通过铰接摆臂与定位卡槽的配合,让操作人员无需额外测量角度,就能快速完成特定角度的金属件弯折,全程不需要外接动力源,单人即可完成操作,适配厚度6mm以内的扁形金属型材,在电气柜铜排弯折、防盗网扁钢修配、设备支架小构件现场改制等场景中,能大幅减少现场放样、反复测量校正的工作量。从结构设计逻辑来看,整个工装没有采用复杂的传动结构,

  底座部分设置了长条形的型材承托槽,槽体的宽度匹配常规小规格扁材的通用尺寸,承托槽侧边做了1.5mm的翻边,防止弯折过程中型材向侧面滑脱,摆臂与底座通过销轴铰接,铰接点的位置经过反复校核,确保摆臂转动时的施力点刚好落在型材弯折的受力中心,避免弯折处出现圆弧过大、局部压痕过深的问题。摆臂上同样开设有与底座对齐的长槽,当型材插入底座承托槽后,摆臂下压时槽体可以卡住型材的上表面,让弯折受力均匀分布在接触段,不会出现单点应力集中导致的型材局部变形甚至断裂。底座上的定位凸台是整个工装角度控制的核心结构,凸台的轮廓根据常用弯折角度的止动位置设计,当摆臂下压到预设角度时,摆臂侧面的抵接面会刚好贴合在定位凸台的限位面上,此时摆臂无法继续转动,

  操作人员不需要额外核对角度尺,就能直接得到符合角度要求的弯折件,这种硬限位的设计相比带刻度的可调式结构,虽然角度固定,但在批量加工同规格构件时,一致性更好,也不会因为刻度磨损、调节松动出现角度偏差。考虑到现场作业的便携性,整个工装的外形尺寸控制在单手可持的范围,底座长度不超过300mm,摆臂展开后的最大长度不超过280mm,铰接点的销轴采用标准圆柱销,磨损后可以快速更换,不需要整体报废工装。安装边界上,这套工装既可以直接手持操作,也可以通过底座上预留的两个沉头孔,用螺栓固定在工作台或者临时架体上,固定作业时可以承受更大的弯折力,适配更厚一点的型材加工。在细节处理上,所有与型材接触的棱边都做了R0.5的圆角处理,避免划伤型材表面,摆臂的握持段做了加宽处理,减少操作人员长时间作业的手掌压痕,铰接位置的配合间隙控制在0.1mm以内,既保证摆臂转动灵活,又不会出现旷量导致的角度偏差。实际使用时,操作人员只需要将待弯折的型材插入底座承托槽,调整好需要弯折的长度,一手扶住型材,另一手向下扳动摆臂,直到摆臂抵到定位凸台即可完成弯折,整个过程不需要复杂的操作培训,新手也能快速上手。相比传统的台虎钳加手锤的弯折方式,这套工装弯折出来的构件角度统一,弯折处的变形均匀,不会出现锤击导致的表面凹坑,也不会因为台虎钳夹持力过大夹伤型材表面,在对外观有一定要求的装饰性金属构件加工场景中,优势尤为明显。在结构建模过程中,所有配合面都做了公差匹配,

  铰接孔与销轴的配合采用H8/g7的间隙配合,保证长期使用后依然转动顺畅,承托槽的尺寸公差控制在±0.2mm,既能适配标称尺寸的型材,也能容纳型材本身的尺寸偏差,不会出现插不进去或者间隙过大晃动的问题。整个工装的零件全部采用常规机加工工艺即可生产,不需要特殊的加工设备,底座和摆臂采用45号钢调质处理,表面做发黑防锈处理,兼顾强度和耐用性,定位凸台与底座采用一体化铣削成型,避免焊接结构带来的变形问题,长期使用也不会出现限位位置偏移的情况。针对不同的弯折角度需求,只需要更换对应轮廓的定位凸台,不需要改动整体的底座和摆臂结构,具备一定的通用性拓展空间,在小型加工门店、售后维修班组、现场施工队这类场景中,这类结构简单、可靠性高的手动工装,往往比复杂的电动设备更具实用价值。
