圆柱螺旋弹簧式液压缓冲减震结构

项目分类:通用机械零部件 发布时间:2022-05-30 ID:643521
  • 圆柱螺旋弹簧式液压缓冲减震结构
  • 圆柱螺旋弹簧式液压缓冲减震结构
  • 圆柱螺旋弹簧式液压缓冲减震结构
  • 圆柱螺旋弹簧式液压缓冲减震结构
  • 圆柱螺旋弹簧式液压缓冲减震结构
  • 圆柱螺旋弹簧式液压缓冲减震结构
  • 圆柱螺旋弹簧式液压缓冲减震结构

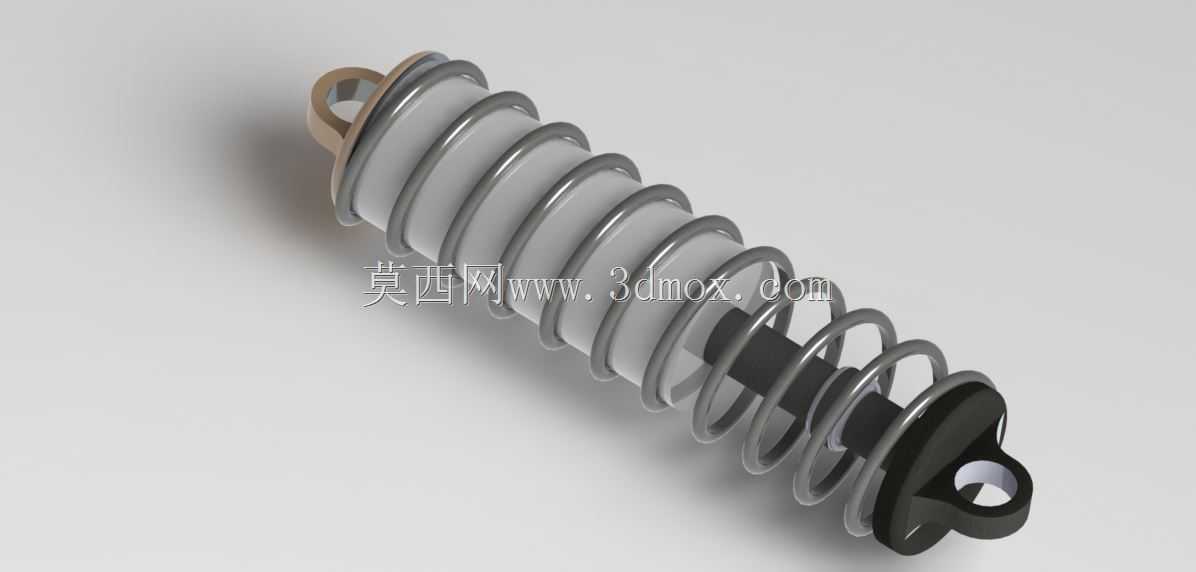

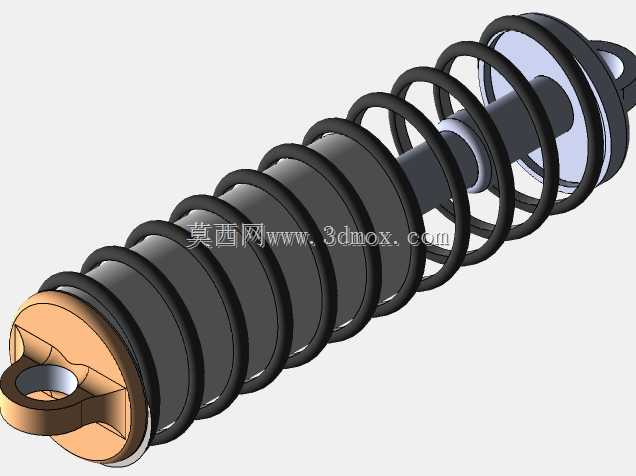

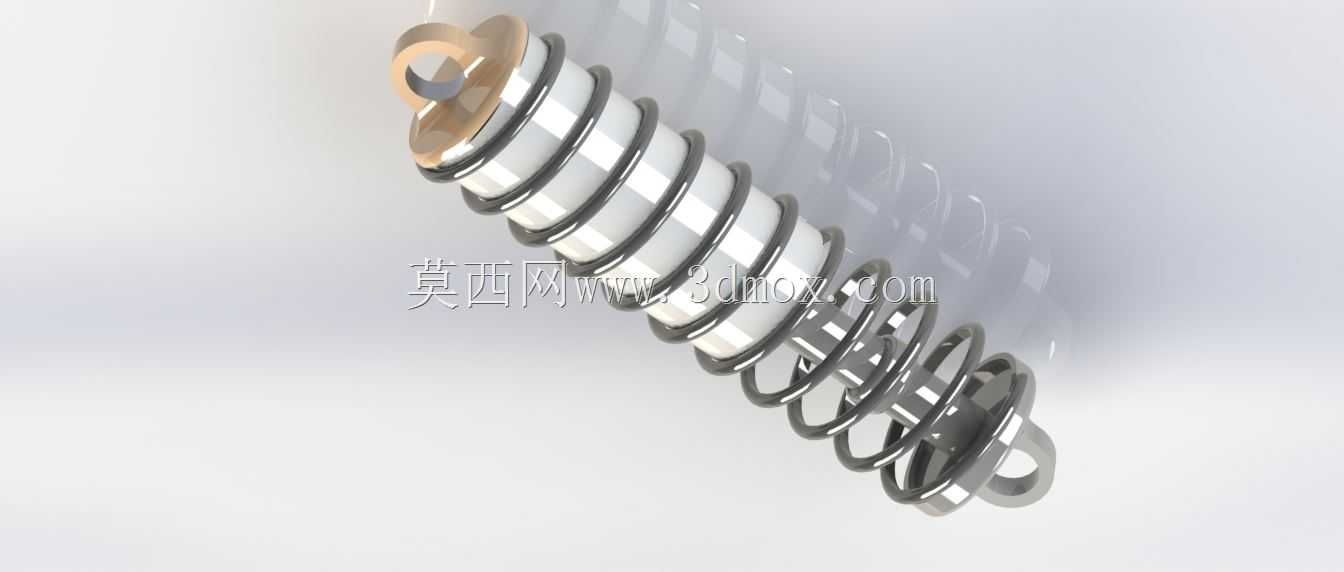

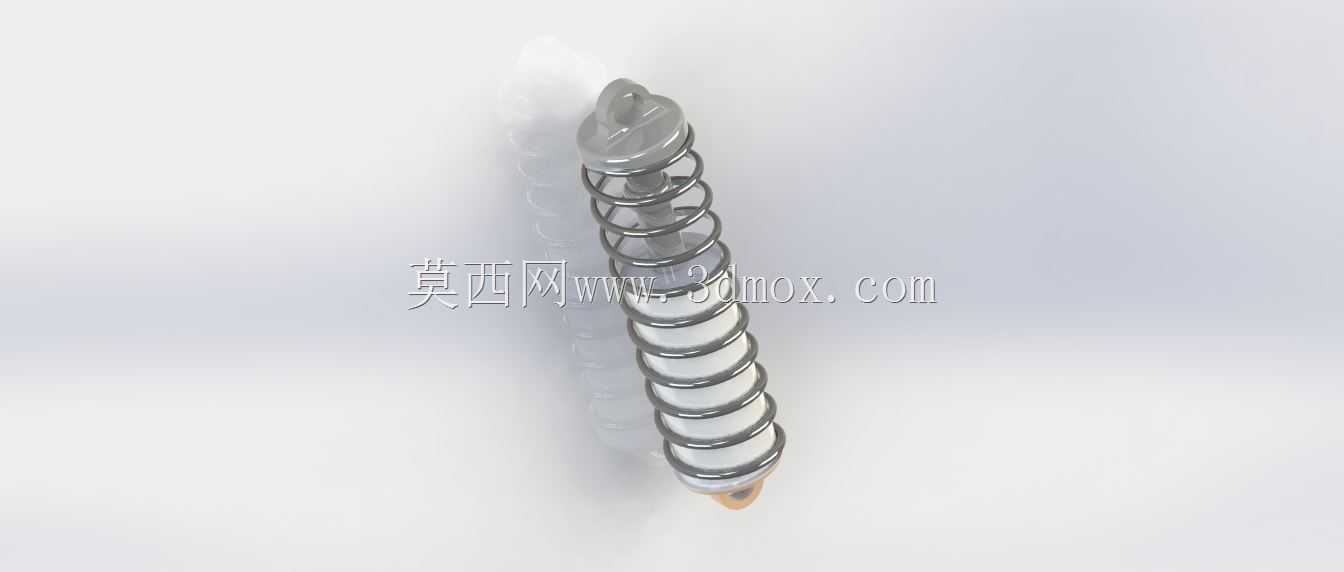

  在各类行走机械、工业设备的振动隔离场景中,这类螺旋弹簧搭配阻尼芯的减震结构是应用最广泛的缓冲元件之一,小到两轮代步工具的前后悬挂,大到小型工业设备的隔振支座,都能见到同原理结构的身影。不同于单纯依靠弹性元件吸振的结构,该设计在螺旋弹簧内部集成了阻尼芯体,能够在弹簧受压缩产生形变吸收冲击能量的同时,通过阻尼作用耗散振动能量,避免弹性元件反复回弹带来的持续余振,这也是它区别于普通弹簧支撑结构的核心特性。从结构布局来看,整套部件采用同轴设计,外部的圆柱螺旋弹簧承担主要的承载与弹性复位作用,弹簧两端分别抵靠在上下安装座的限位台阶上,安装时不需要额外的弹簧固定卡件,依靠两端的环形限位面即可约束弹簧的径向位移,避免工作过程中弹簧出现偏磨、

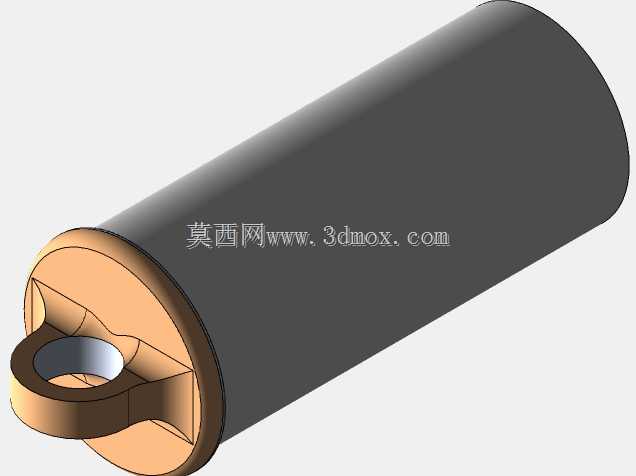

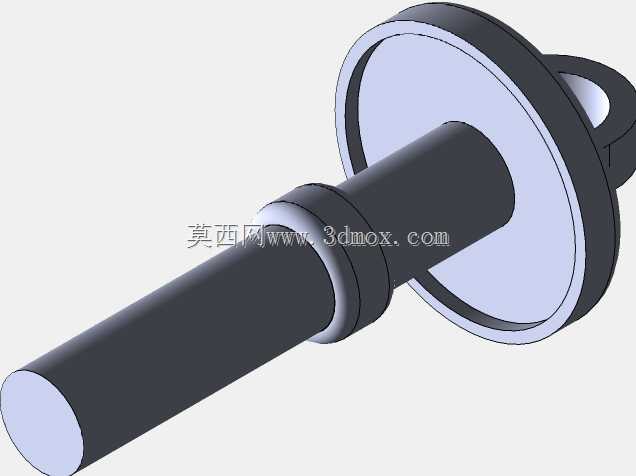

  窜动的问题。内部的阻尼芯为杆式结构,一端与上安装座铰接,另一端穿过下安装座的导向孔,芯体与下安装座之间设置有耐磨导向套,既能够保证减震器压缩、伸张过程中动作的同轴度,也能避免金属部件直接摩擦产生的异响与磨损。上下两端的安装端均采用带衬套的吊耳结构,铰接孔内可以配套橡胶衬套或者金属轴套,安装时通过销轴与设备的悬挂支架连接,这种铰接式的安装边界能够适配设备运行过程中悬挂摆臂带来的小角度摆动,不会因为安装端的刚性约束产生附加弯矩,有效提升部件的使用寿命。从设计逻辑上看,这类减震结构的弹簧刚度、阻尼系数需要匹配对应的承载重量与冲击工况,弹簧的有效圈数、线径、中径参数直接决定了初始刚度与极限承载能力,

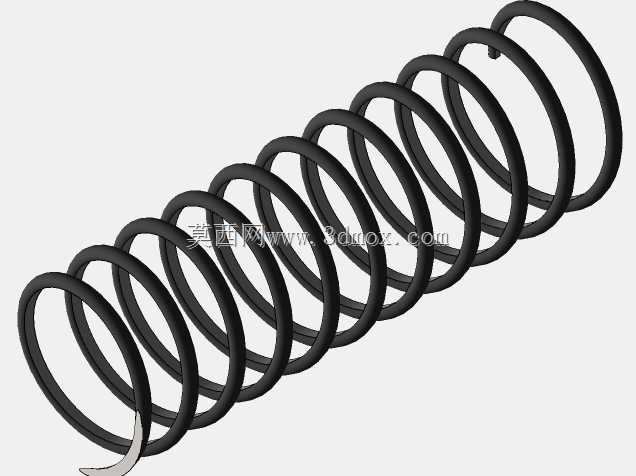

  建模过程中需要严格保证弹簧两端的并圈磨平长度,确保弹簧安装后端面与安装座的贴合面积不低于单圈面积的四分之三,避免局部应力集中导致的弹簧早期断裂。阻尼芯的行程设计需要略大于弹簧的极限压缩量,保证弹簧被压实之前阻尼芯不会到达行程终点,避免刚性冲击传递到设备主体。外形尺寸方面,该结构的径向最大尺寸为弹簧的外径,安装时需要预留足够的径向间隙,避免弹簧压缩过程中外径膨胀与周边部件产生干涉;轴向安装尺寸需要区分自由长度、额定载荷下的工作长度以及极限压缩长度三个关键参数,选型时要根据设备的悬挂行程预留足够的伸张余量,防止设备过拉伸工况下减震器被拉脱。实际应用中,这类减震结构不仅能缓冲路面或者设备运行带来的瞬时冲击,还能持续衰减振动传递,

  降低设备主体结构的疲劳载荷,比如在小型代步工具上使用时,它可以过滤行驶过程中路面传递的颠簸振动,提升操控稳定性与乘坐舒适度;在小型工业设备上作为隔振元件使用时,它可以降低设备自身振动向基础的传递,同时减少外部振动对设备内部精密部件的影响。建模过程中需要重点关注几个配合边界:上下安装座的弹簧限位台阶深度要匹配弹簧并圈后的线径,保证弹簧安装后不会出现轴向窜动;吊耳的铰接孔中心距要与设备支架的安装孔位严格匹配,避免安装时出现强制装配导致的初始应力;阻尼芯与导向套的配合间隙要控制在合理范围,间隙过大会导致动作卡滞,间隙过小则会因为热胀冷缩出现抱死问题。另外,弹簧的旋向设计也需要结合实际安装空间考虑,部分双减震器并排布置的场景会采用左右旋弹簧配对的方式,避免车辆倾斜时弹簧形变产生的侧向力相互叠加。
