小型静音潜水泵结构三维设计模型

　　这款小型潜水泵的结构设计，首先要兼顾浸没式工作的全密封特性，从实际应用场景来看，这类泵体常被用于小型水族箱水循环、桌面水景供水、小型设备冷却循环、低压给排水场景，也可适配小型工艺品水景、宠物饮水装置的输水需求，工作时整体需完全没入液位以下，因此结构设计上首先要解决静密封与动密封的可靠性问题，避免液体渗入电机腔造成绕组损坏。

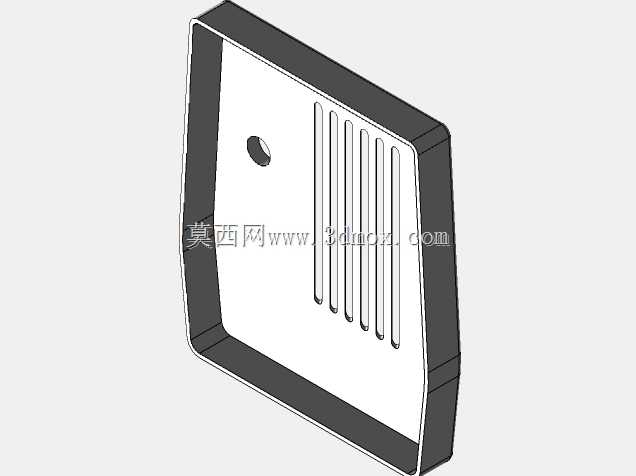

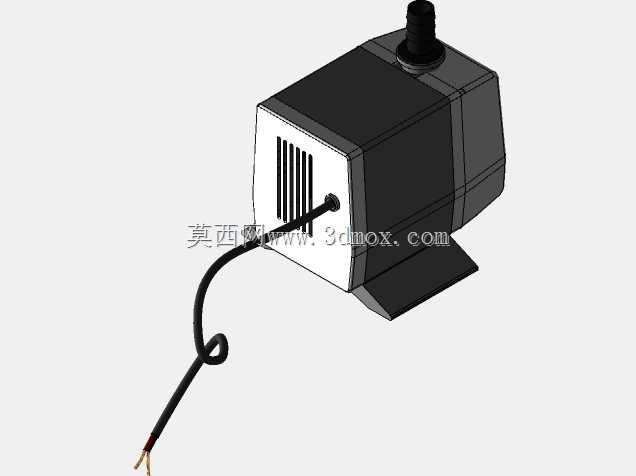

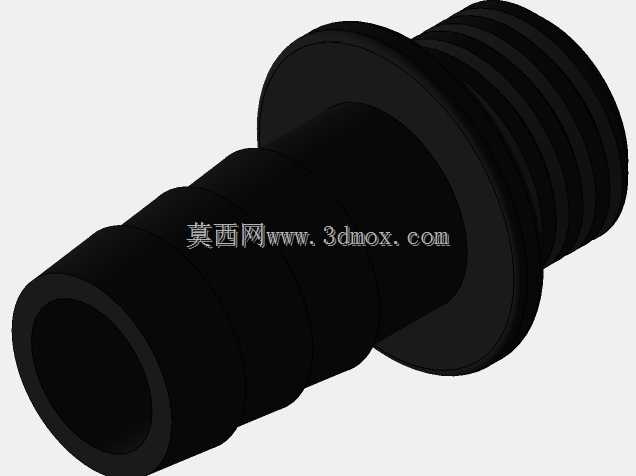

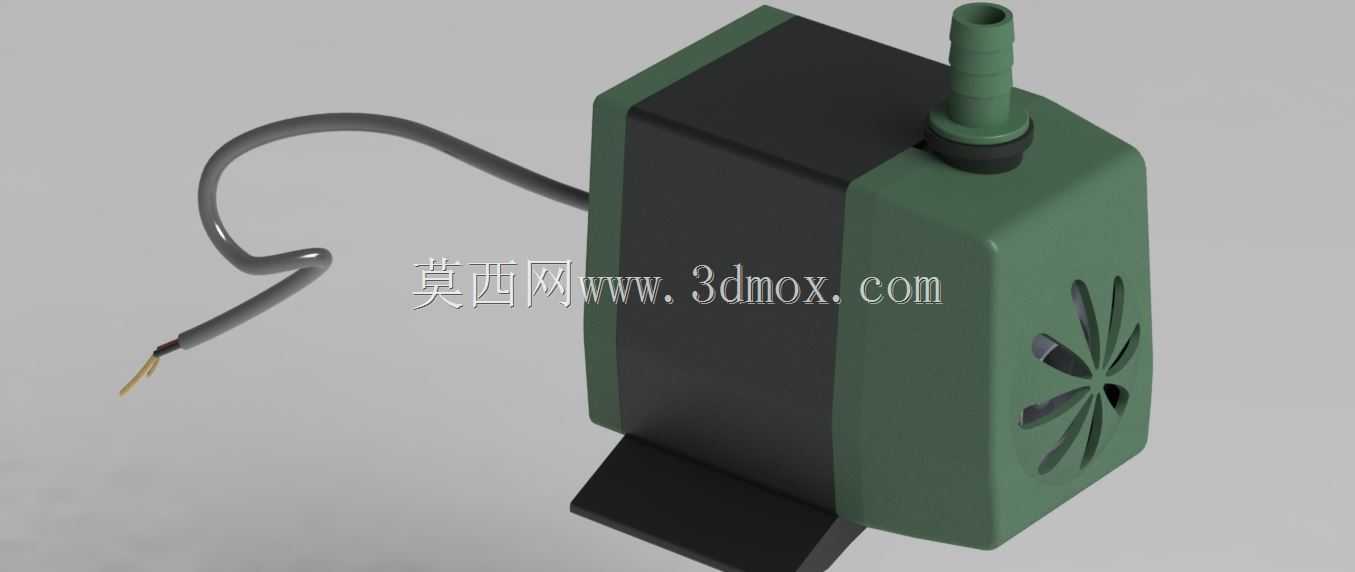

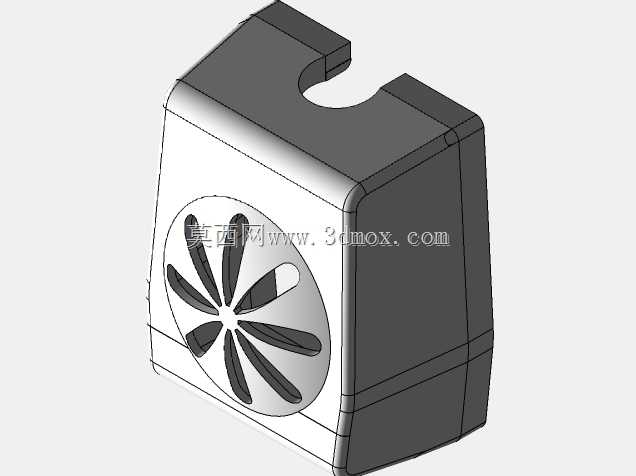

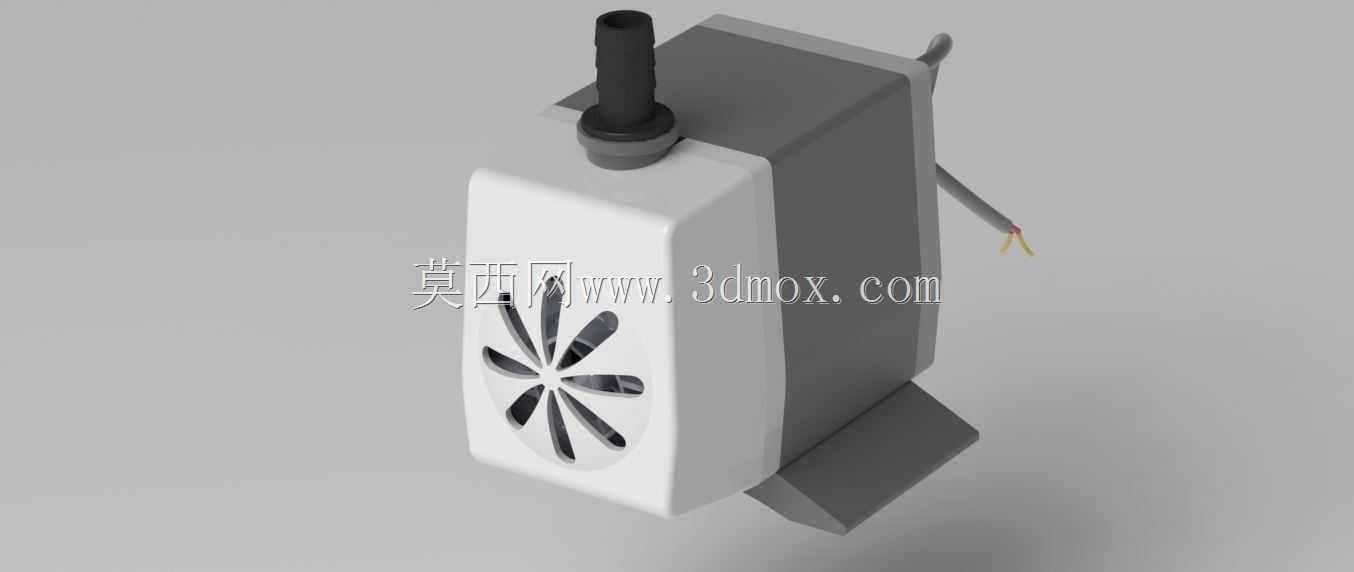

　　从功能特性来看，该泵采用侧出式出水接头，接头为阶梯式竹节状结构，可适配不同内径的输水软管，无需额外转接头就能完成管路对接，出水方向垂直于泵体主安装面，管路布设时可减少弯折阻力。泵体侧面设计有放射状格栅进水口，格栅的开口角度与宽度经过匹配，既可以阻挡大颗粒杂质进入叶轮腔造成卡滞，又能保证进水通流面积足够，降低进水侧流阻，减少气蚀发生的概率。泵体底部设置有平整的安装底座，底座平面度控制在合理范围内，可直接放置在水箱底部平面，也可通过预留的安装孔位配合紧固件完成固定安装，安装时需保证泵体处于竖直状态，进水格栅完全处于最低液位以下，避免空转造成密封件过热损坏。

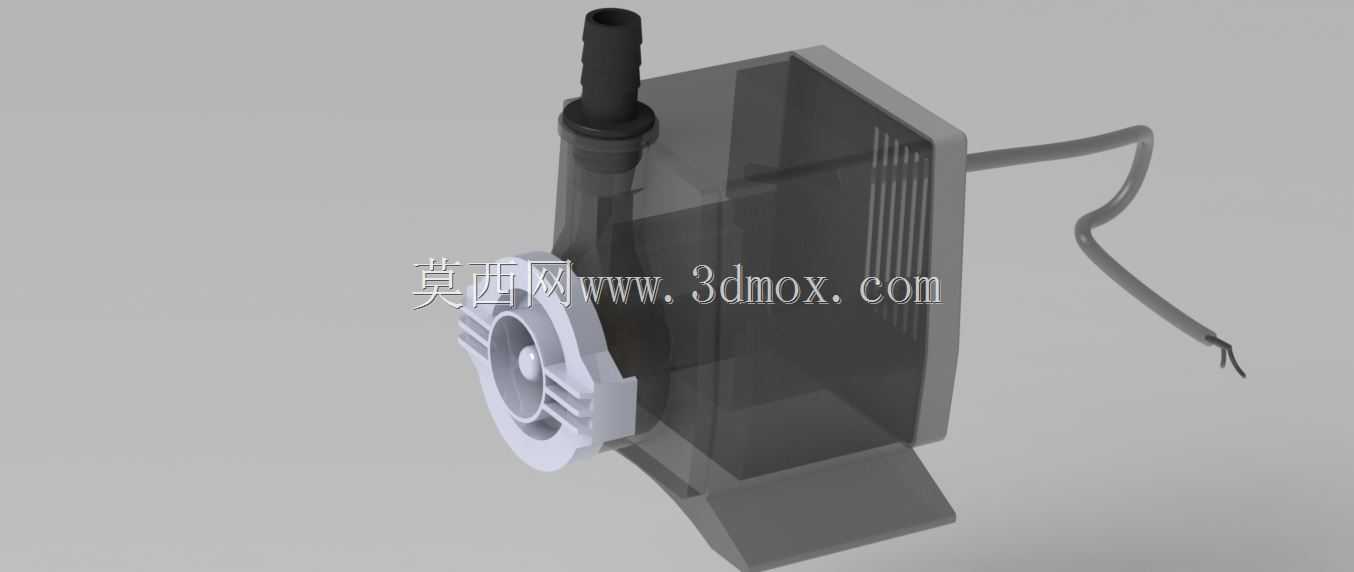

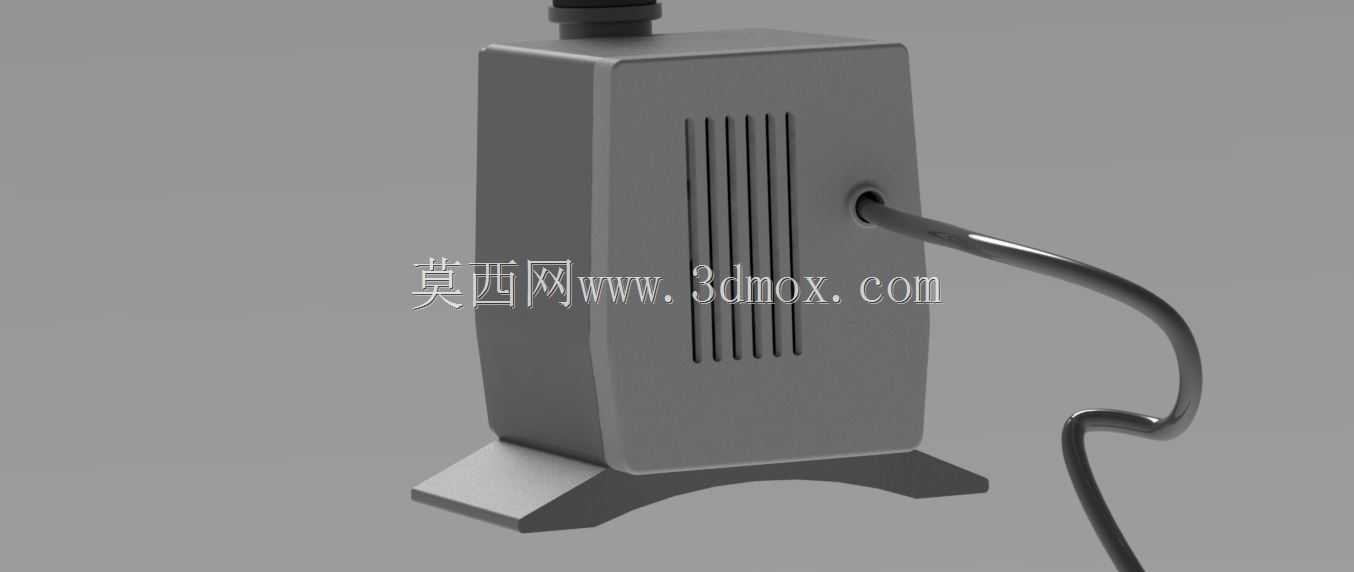

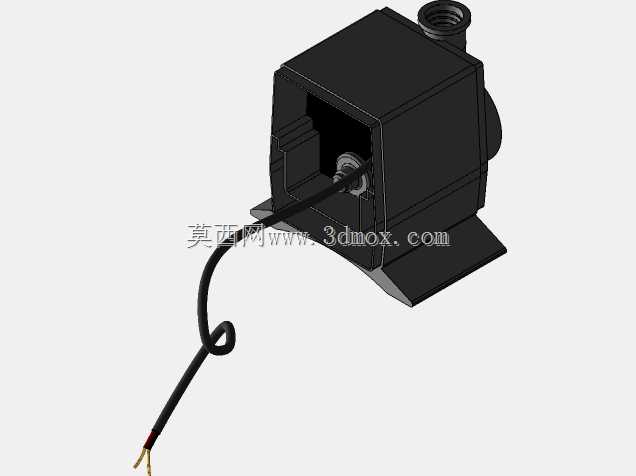

　　设计思路上，整体采用方中带弧的壳体造型，主体分为电机腔、叶轮腔、密封隔层三个核心部分，电机腔与叶轮腔之间采用双层密封结构，静密封面采用平面密封胶圈配合壳体止口定位，动密封部分采用耐磨陶瓷轴套配合橡胶密封件，可长时间在水下工作不出现渗漏。壳体材质选用工程塑料注塑成型，壁厚均匀，既保证结构强度，又控制整体重量，外壳的棱角处做了圆弧过渡处理，避免安装使用过程中划伤操作人员或管路。电源线从泵体顶部侧方引出，出线位置做了防弯折护套与密封压合处理，可承受一定角度的反复弯折，同时保证出线位置的密封可靠性，电源线端部做了剥线搪锡处理，方便用户对接供电线路。

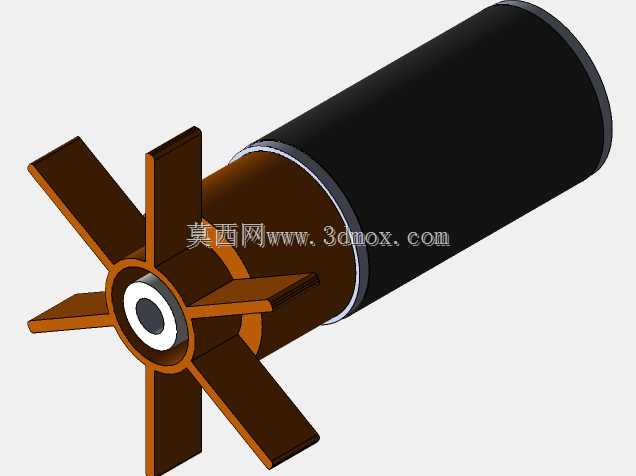

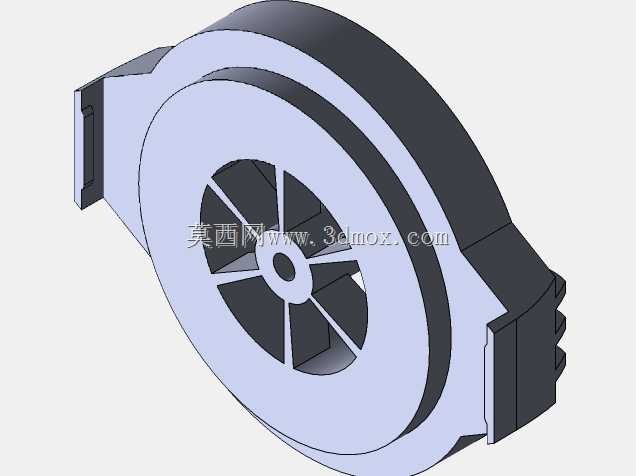

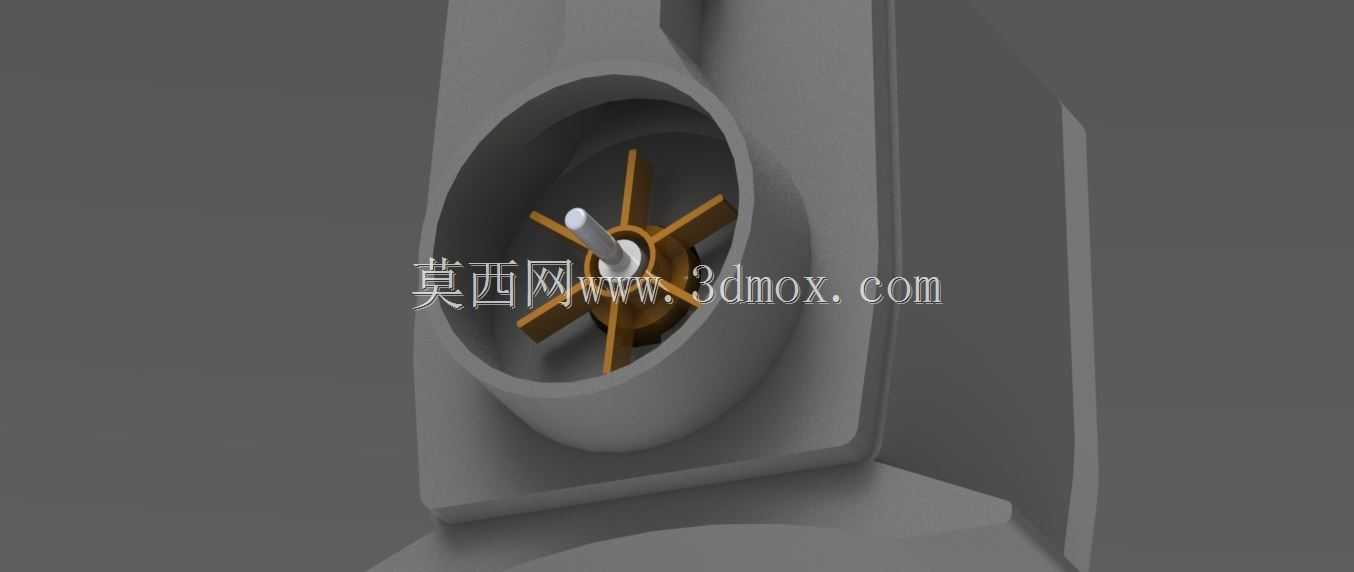

　　从安装边界来看，该泵整体尺寸紧凑，占用安装空间小，出水接头的外径尺寸适配常见的8mm到12mm内径输水软管，安装时需在泵体周围预留至少20mm的通水间隙，保证进水格栅处水流顺畅，不要将泵体直接贴靠在水箱壁面或过滤棉上，避免堵塞进水通道。叶轮采用离心式结构，叶轮腔的流道做了顺滑过渡处理，可降低水流紊流噪声，实现低噪音运行，适合对噪音有要求的室内场景使用。泵体的重心设计靠近底部安装面，放置在平面上时稳定性好，不会因为水流反冲出现移位倾倒的情况。

　　在结构细节处理上，壳体的拼接止口设计有定位卡扣，装配时可快速定位，配合密封胶圈压紧后即可实现可靠密封，无需额外涂胶即可满足水下工作的密封要求。顶部出水接头与壳体采用一体化注塑结构，避免了接头位置渗漏的风险，接头的竹节凸环高度经过优化，软管套接后可通过普通喉箍或者扎带完成固定，承压能力满足小型输水场景的压力需求。侧面的进水格栅与壳体为一体化结构，格栅的筋条厚度均匀，既保证通流能力，又能防止手指等异物伸入叶轮腔造成安全隐患。电机腔内部预留了足够的绕组散热空间，工作时产生的热量可通过周围的液体直接带走，无需额外设计散热鳍片，简化了整体结构，也提升了散热效率，可支持长时间连续工作。
