工业高压储运气瓶结构三维设计

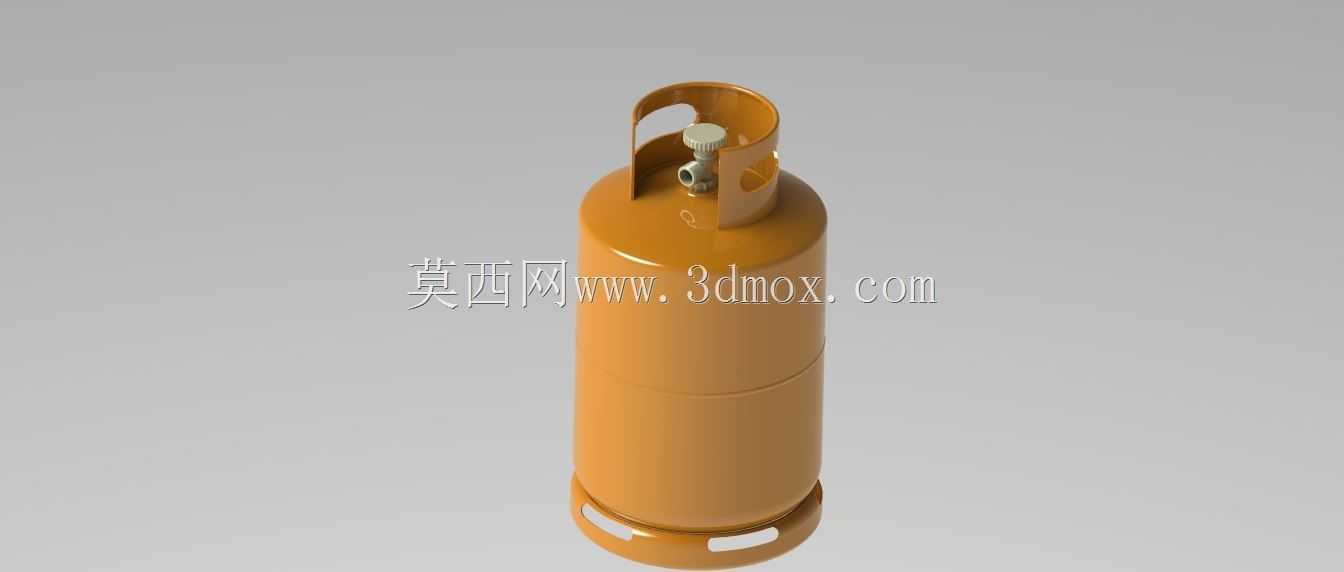

　　在工业气体储运、民用燃气配送、化工生产辅助供气、焊接作业气源供给等场景中，高压储运气瓶是应用范围极广的承压储运设备，其结构设计的合理性直接关系到储运过程的安全性、操作便捷性与全生命周期使用寿命。本次设计的储运气瓶针对常规工业压缩气体、液化燃气的存储转运需求开发，整体采用立式圆柱承压结构，主体筒体采用等壁厚回转体设计，通过旋压成型工艺完成筒体与上下封头的连接，避免传统焊接结构带来的应力集中缺陷，从结构根源降低承压状态下的焊缝失效风险。

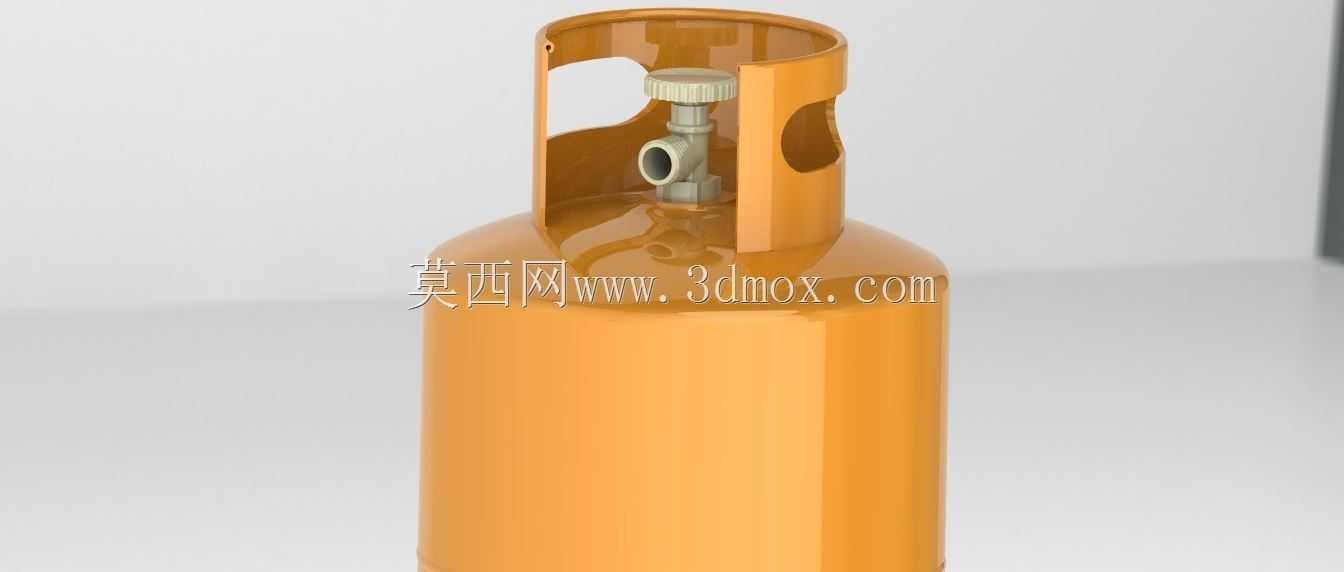

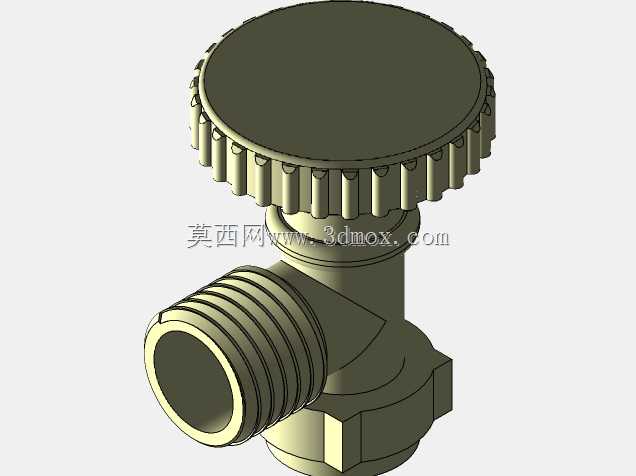

　　从功能特性来看，该气瓶的核心功能是稳定容纳高于大气压的高压气态或低压液化介质，设计过程中首先围绕承压边界的强度要求展开，筒体壁厚根据常用工作压力区间做冗余校核，确保在额定充装压力下，筒体周向应力、轴向应力均处于材料许用应力范围内，同时预留足够的安全裕度应对运输过程中的颠簸冲击、温度变化带来的内压波动。瓶口部位采用标准锥管螺纹接口设计，适配通用的瓶阀安装需求，阀座部位做局部加厚处理，抵消螺纹加工带来的壁厚削弱，同时在瓶口外侧设置一体式护罩结构，护罩采用与瓶身同材质的金属结构，通过卷边咬合与瓶身上部固定，既可以在气瓶倾倒、受外物碰撞时保护瓶阀不受直接冲击，也预留了手部握持的空间，方便短距离人工搬运操作。

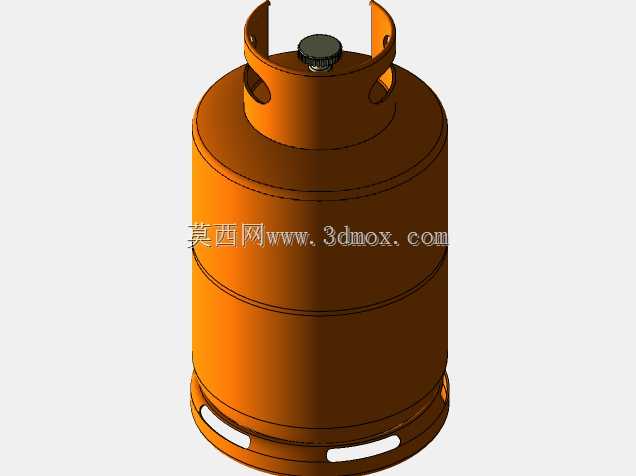

　　瓶身底部采用凹形底座设计，底座边缘做卷边圆弧过渡，一方面保证气瓶直立放置时的支撑稳定性，增大与地面的接触面积，降低直立状态下的倾倒风险，另一方面底座的镂空结构可以在气瓶做水压试验、表面除锈喷涂时方便液体排出，避免积液带来的底部腐蚀问题。设计过程中充分考虑了不同应用场景的安装边界，整体外径控制在常规工业气瓶的通用尺寸区间，适配市面上标准的气瓶固定支架、运输周转架、减压阀连接配件，无需额外定制转接件即可直接替换现有在用的同规格气瓶，降低用户的设备适配成本。

　　在细节结构处理上，瓶身中部预留了足够的光滑圆柱面，方便粘贴介质标识、检验合格标识、充装信息标签，避免标识粘贴在曲面过渡部位出现起翘脱落的问题。护罩上开设的对称缺口，既可以减轻护罩的整体重量，也方便操作人员在安装、拆卸瓶阀时操作工具，不需要额外拆除护罩即可完成常规的阀件检修作业。瓶身的所有外露棱边均做圆弧倒钝处理，避免搬运过程中尖锐边角划伤操作人员，也减少磕碰时的应力集中点，降低磕碰导致的瓶身损伤风险。

　　从结构建模的逻辑来看，整个模型采用参数化草图驱动回转特征生成主体结构，护罩、底座等附加结构采用独立特征建模后与主体做布尔合并，方便后续根据不同的容积需求、压力等级调整筒体高度、壁厚参数，快速衍生出不同规格的同系列气瓶模型。建模过程中严格遵循实际加工工艺的成型逻辑，没有出现无法通过现有旋压、冲压工艺实现的异形结构，所有圆角、壁厚参数均匹配实际量产的工艺能力，确保模型可以直接用于后续的工艺仿真、强度校核、工装设计环节，不存在脱离生产实际的理想化结构。针对气瓶使用过程中常见的跌落、碰撞工况，模型在底部、护罩等易受冲击的部位做了局部加强，通过合理的壁厚分布在不显著增加整体重量的前提下，提升结构的抗冲击能力，平衡气瓶的便携性与结构安全性。
