直列四缸汽车发动机缸体结构设计

　　在汽车动力总成的开发流程中，缸体作为整台内燃机的核心承载基体，其结构设计的合理性直接决定了发动机的运行可靠性、NVH表现与使用寿命，这款直列四缸缸体的三维结构，完整还原了量产机型缸体的核心设计逻辑，可作为动力总成结构设计、逆向建模参考、教学演示的具象化参考载体。从实际装车场景来看，这类直列四缸缸体多用于排量1.3L-2.0L区间的民用乘用车动力单元，覆盖家用轿车、城市SUV、入门级MPV等多数常规乘用车型，也可经过结构强化后适配小排量轻型商用车的动力需求，是当前民用内燃机领域应用覆盖面最广的缸体结构形式之一。从功能承载角度来说，缸体需要为曲柄连杆机构提供稳定的运动空间，同时集成冷却水道、润滑油道、附件安装接口，

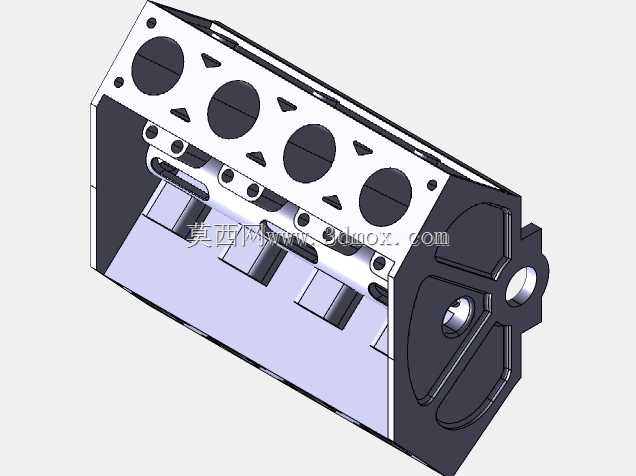

　　还要承受燃烧做功过程中产生的交变机械载荷与热负荷，因此在结构设计上需要兼顾刚度、强度与轻量化的平衡。这款缸体采用传统的直列四缸布局，四个气缸孔沿曲轴轴线方向等距排布，顶面预留的气缸盖安装螺栓孔采用对称均布设计，每个气缸周围对应布置多组螺栓点位，保证缸盖与缸体结合面的密封压力均匀，避免高温高压燃气泄漏；气缸孔之间的区域预留了连通式冷却水道，可让冷却液在气缸周向形成完整的冷却循环，带走活塞往复运动与燃烧过程传递到缸壁的热量，避免缸壁温度过高导致的润滑失效、热变形超限问题。缸体下部的曲轴箱部分采用龙门式结构设计，相比平分式曲轴箱拥有更高的整体弯曲刚度，可承受更高的燃烧爆发压力，曲轴安装座的加强筋结构从主轴承座位置向缸体外壁延伸，

　　将做功过程中曲轴传递到主轴承座的冲击载荷分散到整个缸体壁面，避免应力集中导致的主轴承座开裂问题。从安装边界来看，缸体前端面预留了正时机构、水泵、机油泵的安装定位面与螺栓孔，后端面设计了飞轮壳与变速器的连接接口，两侧面分别布置了机油滤清器安装座、发动机悬置安装点位、起动机安装接口、各类传感器的安装螺纹孔，所有安装面的定位基准都与曲轴主轴承孔的轴线保持严格的形位公差要求，保证后续附件装配后的同轴度、垂直度符合设计规范。在设计思路上，这款缸体的壁厚采用渐变式设计，气缸孔周围、主轴承座等受力集中区域的壁厚更大，外壁非承载区域则通过合理的壁厚减薄实现轻量化，同时在外壁表面布置了多组交错的加强筋结构，

　　在不显著增加整体重量的前提下提升缸体的模态频率，避免发动机运行过程中缸体壁面产生共振辐射噪声。润滑油道采用缸体内部铸造成型的暗油道设计，从机油泵出口的主油道向各个主轴承座、凸轮轴轴承位、活塞冷却喷嘴点位分支出油通道，减少了外部机油管路的使用，降低机油泄漏风险的同时让润滑油路的布置更加紧凑。需要注意的是，这类缸体在建模过程中需要重点关注各个安装接口的位置度公差，尤其是主轴承孔的同轴度、气缸孔与曲轴轴线的垂直度、缸盖结合面的平面度，这些形位公差参数直接决定了发动机装配后能否正常运行；冷却水道的流通截面需要经过流量校核，保证各个气缸的冷却均匀性，避免出现个别气缸冷却不足导致的拉缸问题；曲轴箱的通风通道也需要在缸体结构中预留，保证曲轴箱内的窜气能够顺利导出，避免曲轴箱内压力过高导致的密封失效问题。对于三维建模从业者来说，参考这类成熟量产结构的缸体模型，能够快速掌握动力核心部件的设计逻辑，理解各个结构特征对应的工程实际作用，避免建模过程中出现脱离实际生产装配需求的理想化结构，让设计出的三维模型能够真正对接后续的工艺开发、样机试制环节。
