这类剖分式轴承支撑结构,在中小功率传动的轴系布局里应用极广,从常规的皮带输送线从动辊支撑,到小型风机、水泵的转轴定位,再到轻工设备的传动轴固定场景,都能见到这类结构的身影。它的核心作用是为旋转轴提供稳定的径向支撑,同时承受轴系运转过程中产生的径向载荷,部分适配轴向定位结构的款式,还能承担少量的轴向窜动限位功能。和整体式轴承座相比,这种上下剖分的结构最大的优势在于安装维护便捷,当轴系已经完成其他部件装配,不需要沿轴向穿装整个轴承座,只需要拆开上盖,把轴瓦或者滚动轴承套在轴上对应位置,再扣合上盖拧紧紧固件即可,后期检修更换轴瓦的时候,也不用拆解整根轴的两端连接部件,大幅降低了设备运维的拆装工作量。

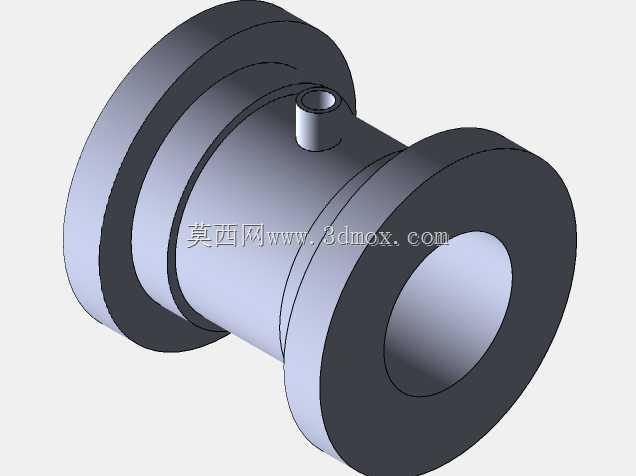

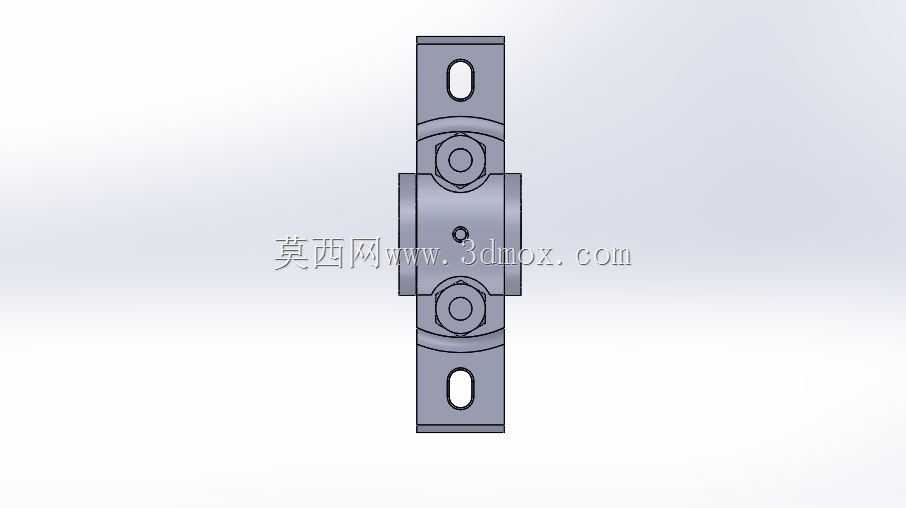

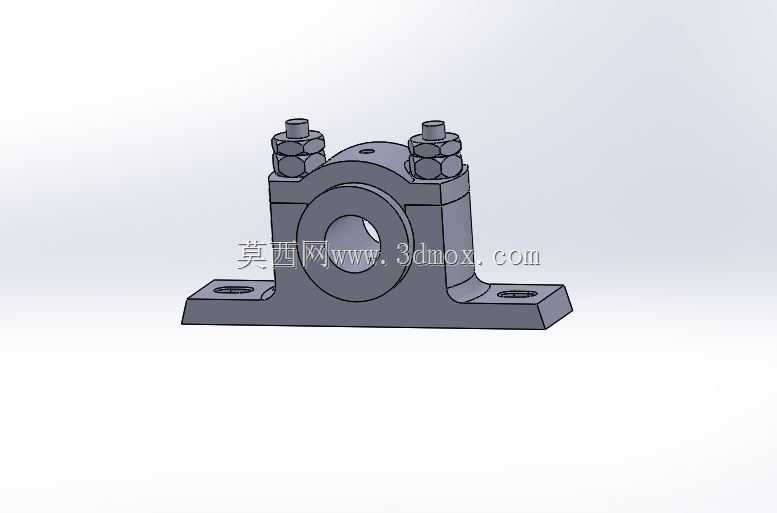

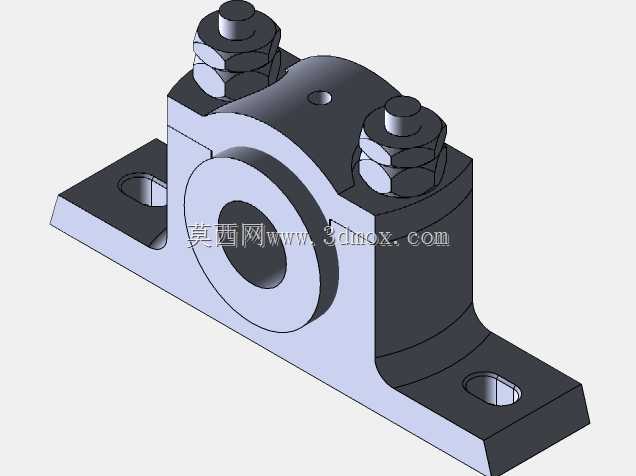

设计这类支撑结构的时候,首先要确认的是底座的安装边界,底座上的两个长条形安装孔,中心距需要匹配设备安装机架的预留孔位,长孔的设计是为了补偿安装过程中的孔位加工误差,同时也能在一定范围内调整轴承座的轴向位置,适配轴系装配时的位置微调需求。底座的底面需要保证足够的平面度,安装后和机架支撑面完全贴合,避免紧固螺栓后底座产生变形,导致轴承内孔的同轴度偏差,加剧轴和轴承的磨损。上盖和底座的结合面需要做贴合度处理,保证合模之后轴承安装孔的圆度符合要求,两侧的螺栓紧固结构,需要根据轴承承受的最大径向载荷计算螺栓规格和预紧力矩,避免运转过程中螺栓松动导致上盖移位,引发轴系振动异常。顶部的两个注油结构,是用来给轴承配合面加注润滑脂的,在长期运转的工况下,定期通过这个位置补充润滑介质,能有效降低轴和轴瓦之间的摩擦系数,减少磨损量,延长部件的使用寿命。
在实际选型应用的时候,需要先确认轴承内孔的适配轴径,匹配对应直径的转轴,同时要核算轴系运转产生的最大径向载荷,确保轴承座的材质强度和螺栓紧固力能覆盖载荷需求,避免过载导致的底座断裂或者螺栓失效。安装的时候要保证两个配对使用的轴承座内孔同轴度控制在公差允许范围内,否则会导致轴转动时产生附加弯矩,不仅会增大运转阻力,还会加速轴承和轴的疲劳损坏。这类结构的外形设计充分考虑了铸造工艺的可行性,各个转角位置都做了铸造圆角,避免应力集中,同时壁厚保持均匀,减少铸造过程中产生的缩孔、砂眼等缺陷,保证部件的结构强度。
