直列四缸活塞式发动机缸体结构设计

　　在往复式内燃机的整体架构中，缸体是承载全部动力转换过程的核心基体部件，其结构合理性直接决定整机的可靠性、NVH表现与动力输出上限。这款直列四缸布局的缸体，采用整体式铸铁基体设计思路，将气缸安装腔、曲轴箱腔体、附件安装接口整合为单一刚性构件，避免分体式结构带来的密封失效风险与装配累积误差，适配小排量乘用车、通用小型动力机组的装机需求。从实际应用场景来看，这类缸体主要匹配1.0-1.6L排量区间的自然吸气或低增压汽油机，可覆盖家用代步车辆、小型农用发电机组、轻型工程机械动力单元等多个装机场景，在日常高负荷连续运转工况下，需要承受气缸内最高可达上百个大气压的燃烧爆发压力，同时还要承接活塞往复运动、曲轴旋转运动带来的交变冲击载荷，

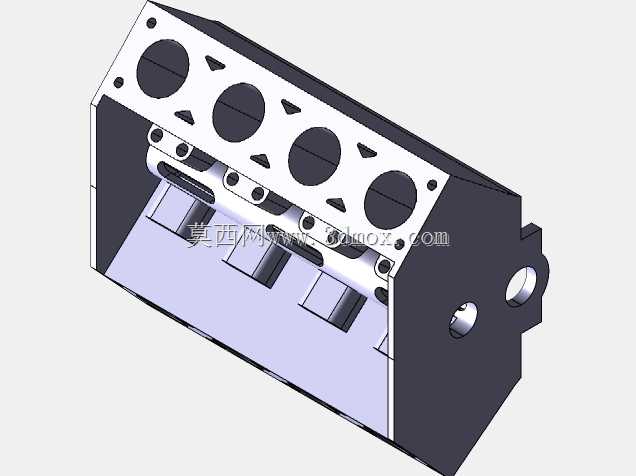

　　因此结构设计阶段对刚性、抗疲劳性能的优先级远高于轻量化需求。从功能特性上看，该缸体顶面预留四个等间距的气缸套安装沉孔，孔位周边设计有均匀分布的缸盖螺栓过孔，螺栓孔采用不等距排布逻辑，在燃烧压力集中的进排气门侧适当加密孔位，保证缸垫密封压力均匀分布，避免高负荷下出现燃气冲蚀缸垫的故障。缸体侧面集成了完整的冷却水道与润滑油道，水道采用环绕式布局，每个气缸套外壁都有独立的冷却水流道，避免相邻气缸之间出现热桥效应，保证各缸工作温度均匀；润滑油道采用主油道垂直贯通、分油道斜向钻孔的设计，直接将压力机油输送到曲轴主轴承座、凸轮轴安装位、活塞冷却喷嘴位置，减少油路压力损失，保证高转速下各摩擦副的润滑可靠性。曲轴箱部分采用龙门式结构设计，主轴承座与缸体基体一体铸造成型，每个主轴承盖采用两侧定位销+双螺栓的紧固结构，相比传统的两螺栓主轴承盖，可承受更高的曲轴旋转冲击载荷，适配最高6000rpm的持续运转转速要求。缸体前端面预留正时系统、水泵、机油泵的安装定位止口与螺栓孔位，后端面设计有飞轮壳与变速器的连接法兰，法兰面的定位止口采用精加工成型，保证曲轴与变速器输入轴的同轴度控制在0.05mm以内，避免动力传输过程中出现偏磨振动。从安装边界尺寸来看，该缸体的气缸中心距为82mm，属于典型的小排量直列四缸缸体尺寸参数，整体长度控制在380mm以内，宽度280mm，高度320mm，可适配横置前驱车型的机舱布局，也可满足小型发电机组的紧凑安装空间要求；

　　缸体两侧设计有发动机悬置安装凸台，凸台位置经过重心匹配计算，保证整机安装后悬置受力均匀，降低怠速工况下的振动传递。在设计细节上，缸体的气缸筒之间设计有三角形的减重工艺孔，在不降低基体刚性的前提下减少铸件重量，同时这些工艺孔也可作为曲轴箱通风的气流通道，减少活塞下行时的曲轴箱泵气损失，提升整机效率。缸体右侧设计有两个贯通式的辅助安装孔，可用于安装机油标尺、曲轴位置传感器或者发动机吊装吊耳，集成化的设计减少了后续附加支架的安装需求，降低整机装配复杂度。主轴承座的螺栓孔采用深孔钻削工艺，螺纹深度达到螺栓直径的2.5倍，保证螺栓紧固后的轴向夹紧力符合设计要求，避免高负荷下螺栓松动导致的轴瓦异响故障。冷却水道的进水口设计在缸体侧面下部，

　　水流从下往上流经气缸套外壁后进入缸盖水套，符合热流向上的自然流动规律，可有效减少冷却系统的气阻风险，提升冷却效率。润滑油道的所有孔口都设计有密封堵头安装位，采用钢球涨堵或者螺塞密封，避免机油泄漏，同时主油道上设计有机油压力传感器的安装接口，可实时监测主油道压力，为发动机ECU提供润滑系统状态信号。从铸造工艺角度，该缸体采用高压铸造工艺成型，铸件壁厚控制在4.5±0.5mm，既保证足够的结构刚性，又避免过厚的壁厚导致铸件内部出现缩松、气孔等缺陷，所有的加强筋都采用圆弧过渡，避免应力集中，提升缸体的抗疲劳寿命。在实际装机验证阶段，这类缸体需要经过数百小时的满负荷台架试验，包括冷热冲击试验、超速超负荷试验，验证缸体在极端工况下的变形量与密封性能，确保在全生命周期内不会出现裂纹、变形等失效问题。对于三维建模从业者而言，这类缸体模型的建模难点主要集中在复杂内腔的曲面构建、安装孔位的位置精度控制、以及铸造拔模角度的合理设置，建模过程中需要充分考虑铸造工艺、机加工工艺的可行性，避免出现无法开模、无法加工的结构特征；对于设备选型与动力匹配的工程师而言，该缸体的接口尺寸、安装边界可直接作为动力总成匹配的设计参考，减少前期方案设计的重复建模工作量。
