原尺寸翘板式小型船型电源开关结构

　　在各类手持通讯终端、小型桌面通讯外设、便携测试类通讯设备的板载电路设计中，这类翘板式小型开关是极为常见的手动通断控件，常被布置在设备侧边框、顶面操作区等用户手指可快速触达的位置，承担设备主电源通断、功能模式切换、信号通路选通的实际作用，相比同尺寸的轻触按键，它具备明确的档位保持力，用户无需持续按压即可维持通断状态，操作反馈清晰，不会出现误触导致的状态跳变，在需要明确档位标识的操作场景中适配性极强。

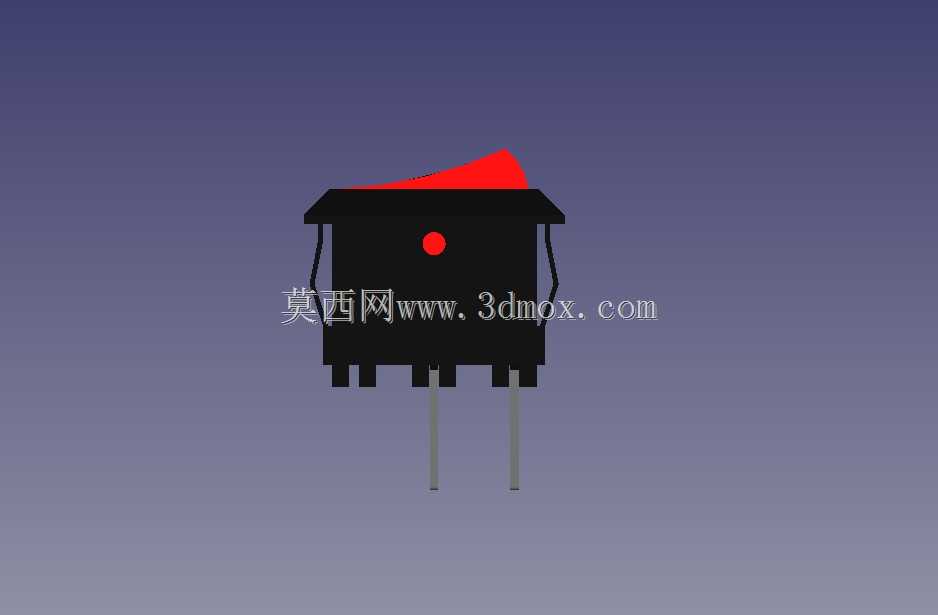

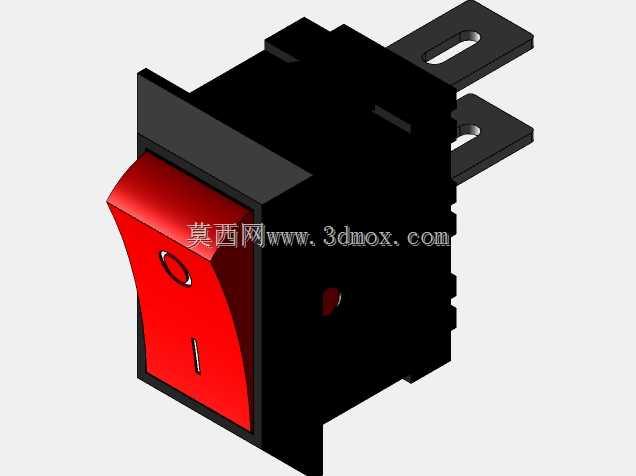

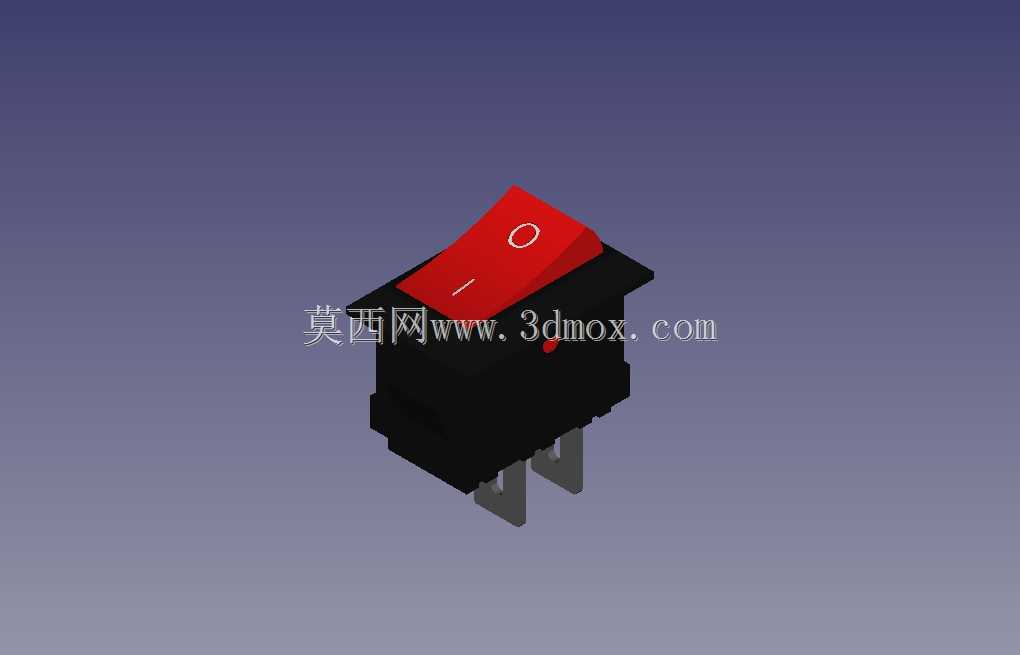

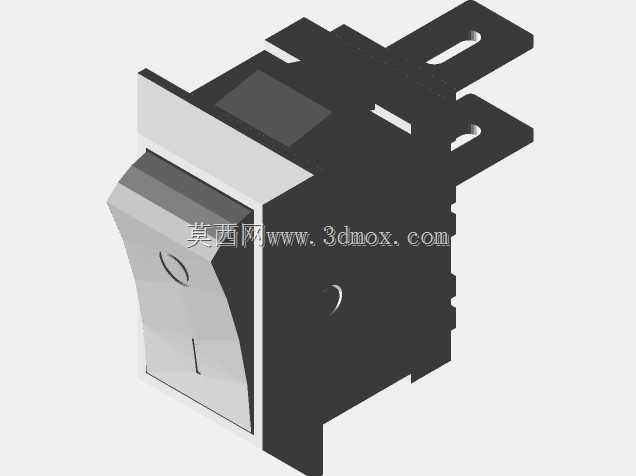

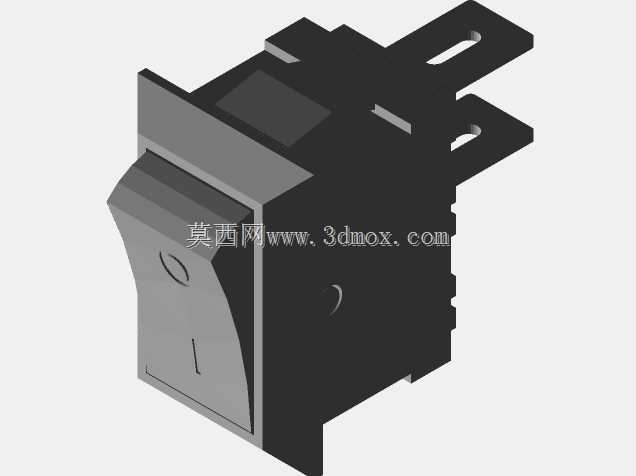

　　从结构设计逻辑来看，这款开关采用经典的船型翘板传动结构，外露操作面设置了标准化的通断标识，凸起的红色操作帽表面做了细微的防滑纹理处理，用户佩戴薄款操作手套也能准确推动档位切换；操作帽下方的基座采用耐高温绝缘工程塑料注塑成型，基座底部伸出的两个直插式引脚采用标准2.54mm间距设计，可直接适配通用PCB板的焊盘孔位，无需额外定制转接板，波峰焊、手工焊均可完成装配，引脚根部做了加厚应力释放结构，能承受装配过程中的插拔扭力，不会出现引脚断裂、基座开裂的问题。开关内部的动触点采用弹性铜合金材质，接触电阻低，通断过程中具备自清洁效果，长期使用也不会出现接触不良的问题，翘板转轴位置设置了阻尼定位结构，切换档位时会产生清晰的段落反馈，用户无需查看指示灯即可确认开关是否切换到位。

　　尺寸设计上严格遵循小型化板载控件的安装边界要求，整体长度控制在15mm，宽度10mm，安装后的外露高度仅8.5mm，不会过多占用设备内部的堆叠空间，对于内部空间寸土寸金的小型通讯设备而言，这个尺寸可以很好地适配薄型壳体的安装需求，基座侧面设置了两个对称的弹性卡扣，安装时只需在设备壳体上开出对应尺寸的矩形安装孔，将开关从外侧推入即可完成卡扣固定，无需额外打螺丝固定，装配效率远高于螺纹固定的同类开关，卡扣的压紧力经过调校，安装后不会出现松垮晃动，日常频繁操作也不会从壳体孔位脱出。

　　在实际选型应用中，这类开关常被用于小型通讯中继模块、便携对讲机配件、桌面网络通讯终端、串口调试设备等产品上，可承载小功率直流电路的通断需求，设计时需要注意安装孔位的公差配合，壳体开孔的边缘需要做去毛刺处理，避免毛刺刮伤开关基座的卡扣结构，焊接引脚时需要控制烙铁温度与焊接时间，避免高温传导至基座内部导致塑料件变形、触点移位。建模过程中需要重点还原翘板的摆动行程、卡扣的弹性变形空间、引脚的位置度公差，确保模型导出后可直接用于壳体开孔设计、PCB封装绘制的参考，避免实际生产中出现装配干涉的问题；开关操作帽的弧度设计贴合人体手指的按压角度，推动操作时的施力方向与翘板转动方向一致，长期操作也不会产生硌手的触感，操作帽的红色配色与常见的黑色设备壳体形成明显视觉反差，用户可快速定位开关位置，在昏暗的操作环境中也能准确找到操作区域。
