PCB板载卧式RJ45网络接口结构设计

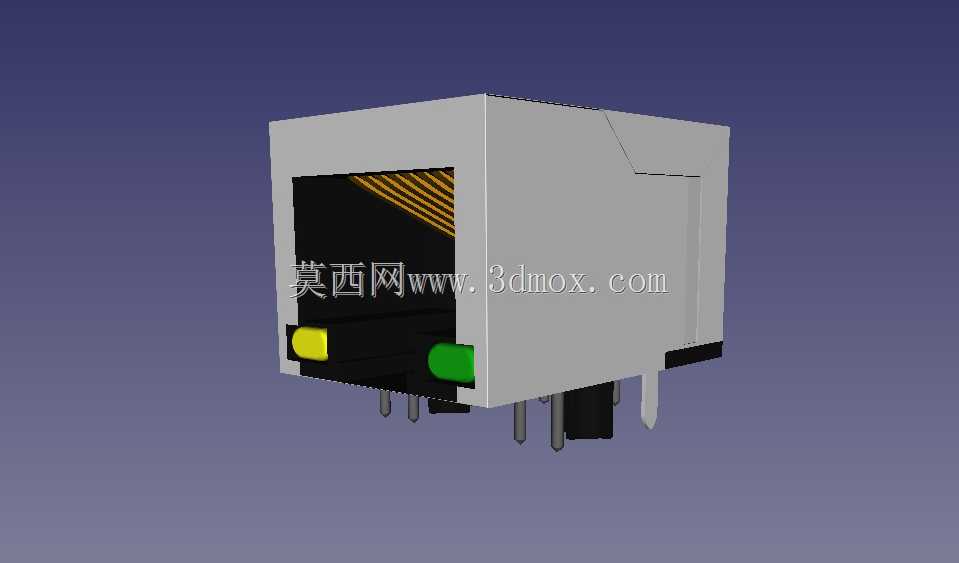

　　在工业控制板卡、消费电子主板、嵌入式通讯模块的PCB布局中，板载RJ45接口是实现有线以太网连接的核心接插件，这类接口的选型与建模直接影响整板的结构兼容性、信号稳定性与组装效率。本次呈现的卧式板载RJ45接口，针对PCB直插焊接场景做了结构优化，区别于立式网口的高度占用，卧式结构将接口插拔方向平行于PCB板面设置，能够有效降低设备整机的高度方向尺寸，适配薄型壳体、嵌入式安装盒这类对竖向空间有严格限制的应用场景。

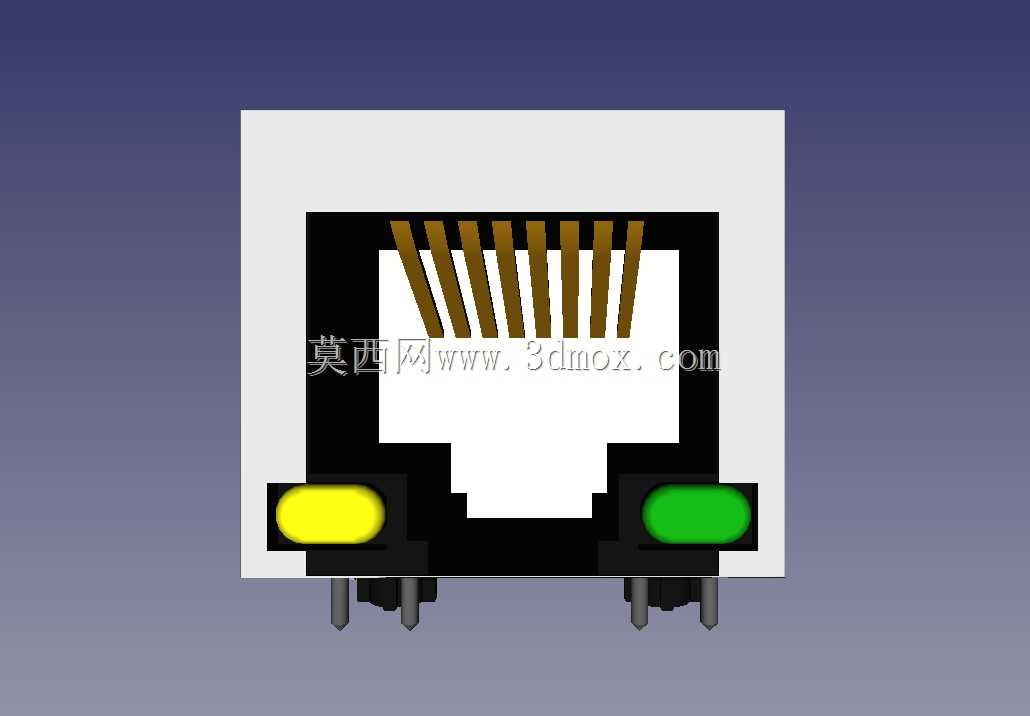

　　从实际功能特性来看，该接口保留了标准RJ45的8P8C触点结构，可兼容百兆、千兆以太网的信号传输要求，接口前端设置的双色指示灯结构，分别对应链路连接状态与数据传输状态，在设备调试与日常运行时，无需额外外接指示元件即可直观判断网络通断情况，减少整板的额外元件布局压力。接口外壳采用屏蔽式结构设计，金属屏蔽罩可包裹整个插接腔体，在焊接到PCB板面后，屏蔽罩的接地引脚可直接与板上的接地铜箔连接，能够有效降低外界电磁干扰对网络信号的影响，同时也可减少板上高频信号对网口传输链路的串扰，这一设计在工业现场强电磁干扰环境下的设备中尤为重要，可避免出现网络丢包、连接不稳定等问题。

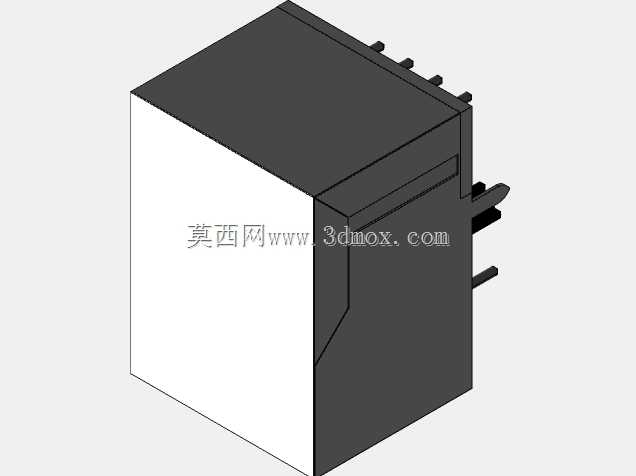

　　在设计思路层面，该接口的建模完全遵循实际生产中的接插件尺寸规范，首先确定了插接端面的标准开口尺寸，确保通用RJ45水晶头可顺畅插拔，插拔寿命满足常规工业接插件的使用要求；其次对插装引脚的位置做了精准定位，引脚间距、引脚伸出PCB板面的长度均符合波峰焊的工艺要求，避免出现引脚过短导致焊接虚焊、引脚过长导致焊后剪脚工序额外增加工作量的问题。接口底部的定位柱结构，可在PCB对应位置开设匹配的定位孔，在SMT或波峰焊工序前，可将接口预先卡在PCB上，无需额外治具固定即可完成焊接定位，大幅提升组装环节的效率，同时也可避免焊接过程中接口偏移导致的对位不准问题。

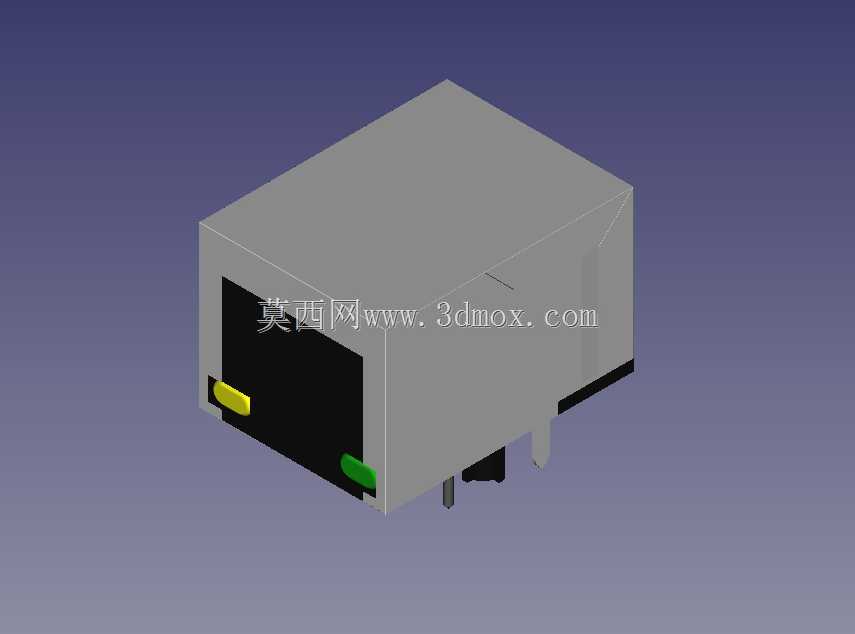

　　关于外形尺寸与安装边界，该接口的整体轮廓为规整的长方体结构，无额外外凸的异形结构，在PCB布局时，接口前端需预留足够的水晶头插拔操作空间，通常预留距离壳体面板开口至少15mm的操作距离，避免出现水晶头插不到位、拔取时空间不足的问题；接口两侧与周边元件的间距需满足安规与焊接工艺要求，距离周边高大元件至少保留2mm以上的间隙，避免焊接时出现连锡问题，同时也可减少周边元件对接口屏蔽效果的影响。接口背部的引脚区域，需在PCB上对应设置焊盘与走线，其中信号引脚需做等长处理，屏蔽接地引脚需就近连接接地层，保证信号阻抗匹配。

　　在实际设备选型应用中，这类卧式板载RJ45接口常被用于交换机主板、嵌入式网关、工业PLC通讯模块、安防监控设备主板等产品中，相比外置式网口，板载直插结构省去了额外的转接排线与固定结构，可降低整机组装的零件数量，同时减少信号传输路径上的连接节点，提升信号传输的可靠性。建模过程中对接口的倒角、壁厚、卡扣结构都做了还原，比如接口内部的水晶头卡扣弹片避让槽，可保证水晶头插入后卡扣可正常卡合，不会出现松脱问题；外壳的拼接卡扣结构也完全按照实际开模的结构做了呈现，可用于后续的结构干涉检查、整机装配模拟，在设计阶段就可验证接口与壳体、PCB、周边元件的匹配性，避免开模或打样后出现装配干涉问题。

　　对于结构设计从业者而言，这类通用接插件的精准模型可直接导入整机装配体中，无需重复建模，能够大幅缩短PCB布局与结构设计的周期，在做整机堆叠设计时，可直接通过模型确认接口的安装位置、高度占用、插拔空间，提前规避结构冲突问题。比如在薄型交换机的设计中，选用这类卧式网口可将整机厚度控制在25mm以内，满足机架式薄型交换机的尺寸要求；在嵌入式工控板的设计中，卧式网口可将接口布置在板卡边缘，与其他IO接口并排设置，保证面板开口的规整性，同时不会占用板卡中间的元件布局空间，提升PCB板面的利用率。
