弯管结构扩压器三维结构设计

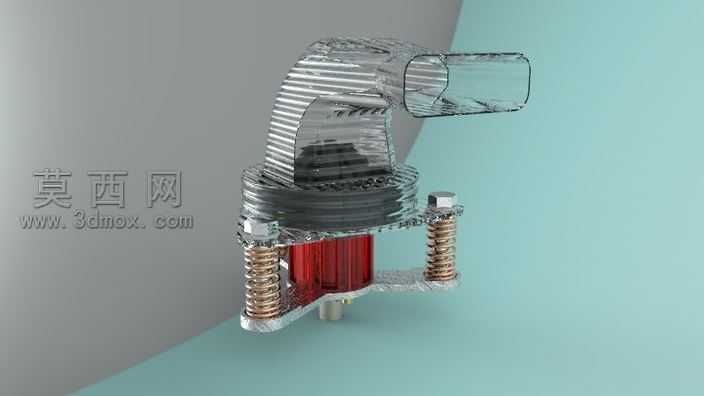

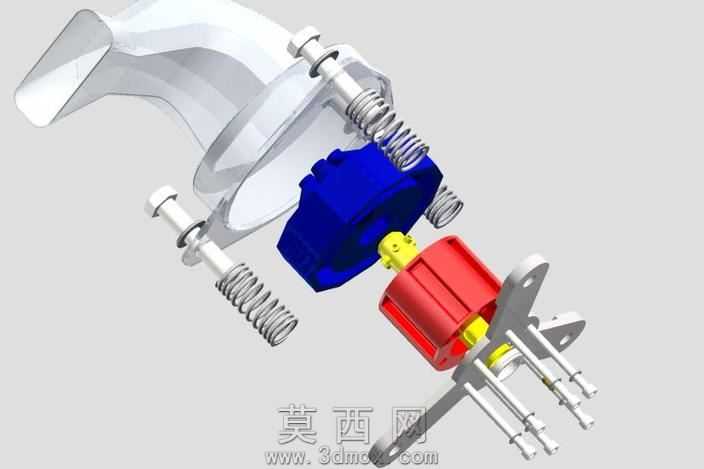

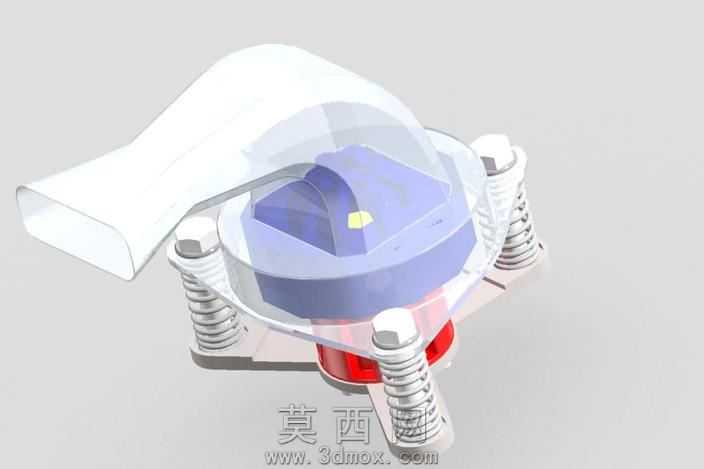

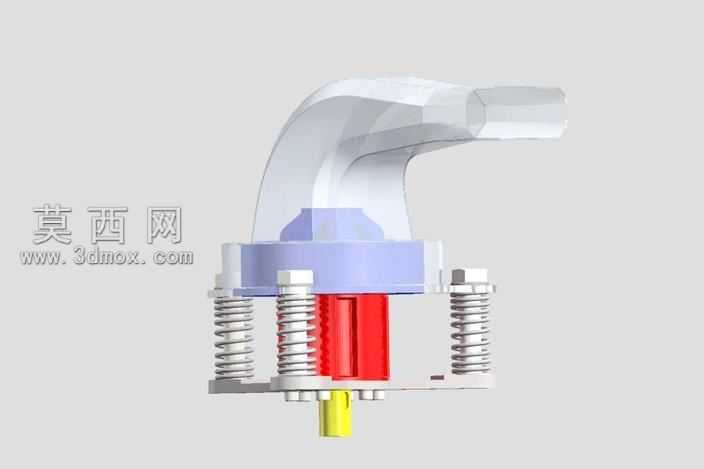

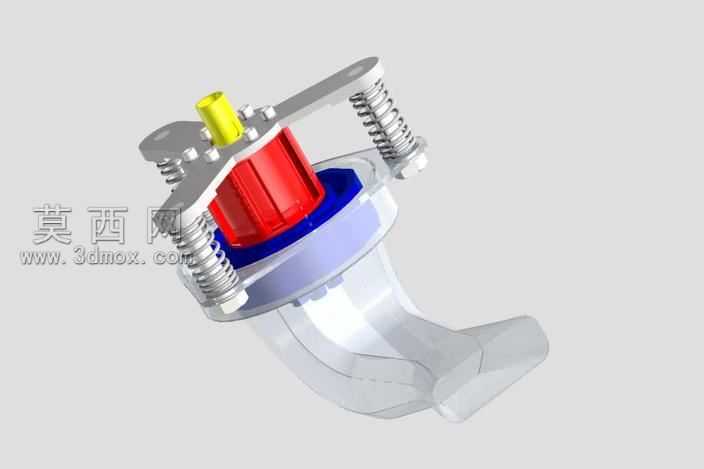

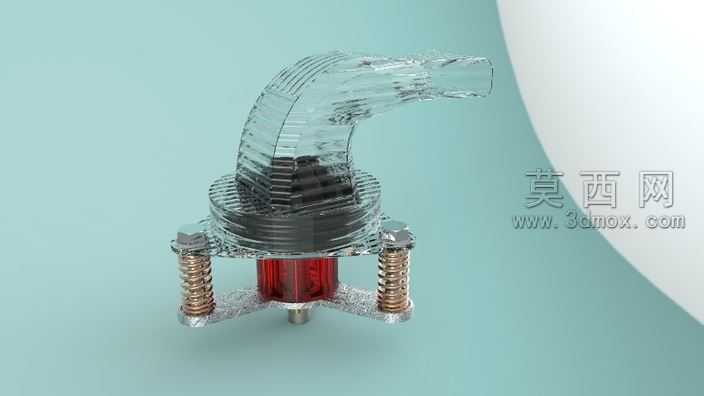

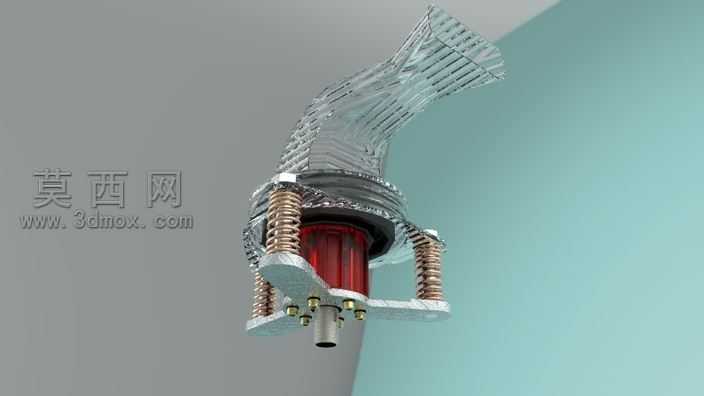

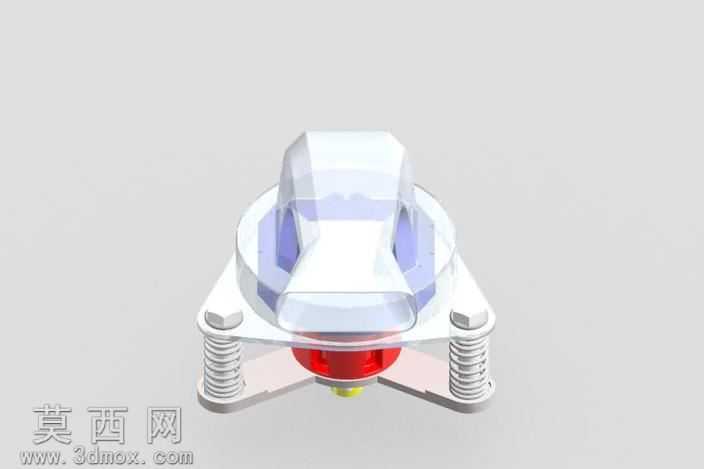

本扩压器三维模型采用专业三维建模软件完成全参数化设计，整体采用弯管导流加弹性支撑的组合式结构，建模过程中严格遵循流体扩压部件的结构设计规范，对每一处结构特征都做了精准的尺寸约束与几何定义。模型上部为90度弯转的导流通道，通道内壁做了顺滑的曲面过渡处理，建模时通过扫掠、曲面放样等命令完成流道轮廓构建，保证流道截面变化均匀，能够实现流体动能向压力能的平稳转换，避免流道突变带来的局部涡流损失。弯管下部连接基座结构，基座外圈设置了多组螺旋弹簧支撑组件，建模时对弹簧的螺距、线径、有效圈数都做了参数化定义，弹簧上下端设置了平整的支撑垫圈与定位螺栓，既可以实现扩压器工作过程中的缓冲减震，也能够通过螺栓结构完成整体部件的快速安装固定。基座中部设置了红色的导流芯体结构，芯体与外部弯管外壳之间预留了均匀的流通间隙，芯体表面做了流线型的弧面处理，能够对进入扩压器的流体进行预整流，提升整体扩压效率。渲染阶段采用半透明材质赋予外部弯管外壳，既可以清晰展示内部的芯体、弹簧等组件的装配关系，也能够直观呈现流道的整体走向；金属材质赋予弹簧、螺栓等标准连接件，还原金属部件的金属光泽与质感；基座与芯体部分采用差异化的哑光材质区分不同功能部件，提升整体模型的辨识度。整体设计兼顾了流体力学性能与结构安装可靠性，各部件之间的装配关系清晰，不存在干涉问题，所有结构特征都可编辑，可直接用于后续的工程图导出、流体仿真分析或者结构优化设计，也可作为同类扩压部件设计的参考模板使用。
