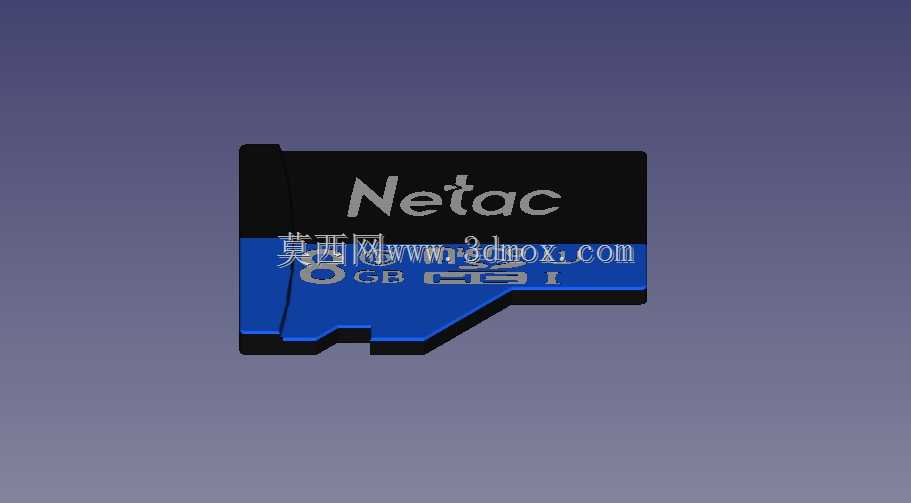

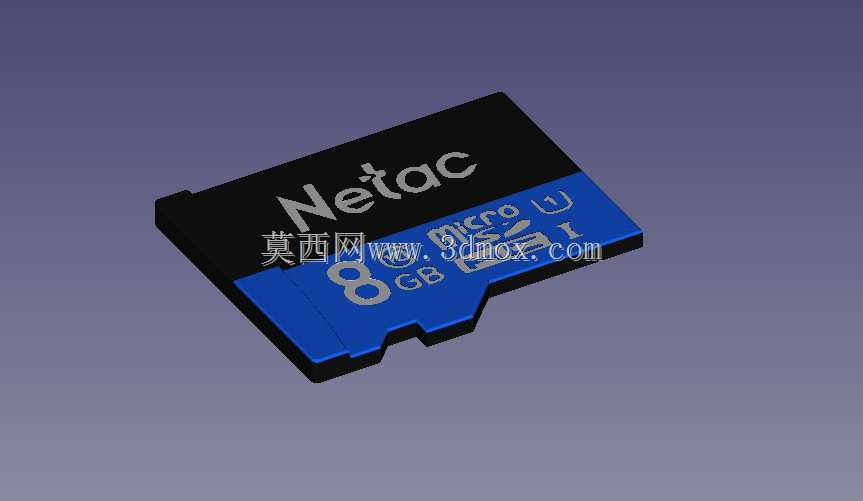

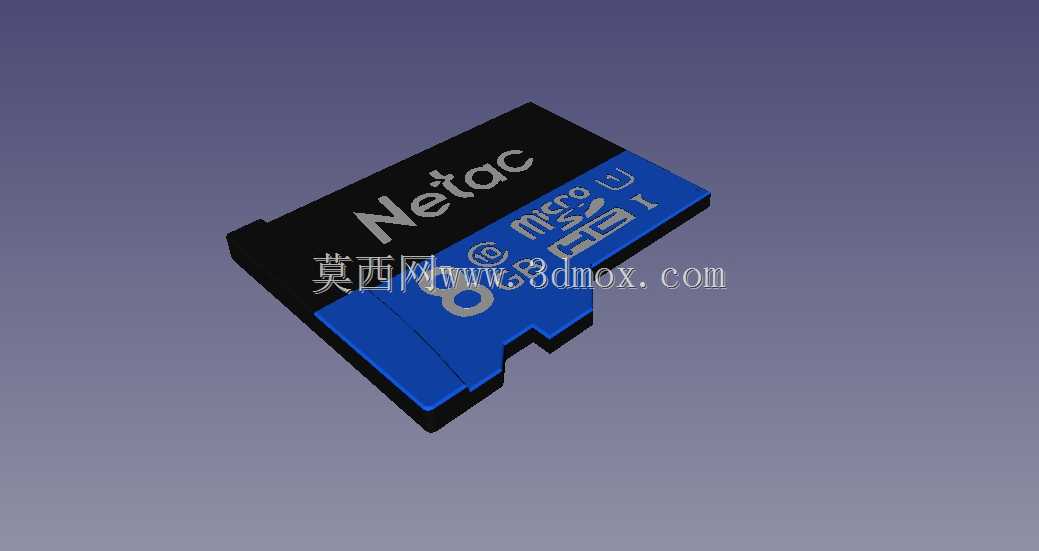

在嵌入式终端、便携数码设备的结构适配设计中,microSD卡的外形公差与安装边界是很多结构工程师容易忽略的细节点,不少人做卡槽适配时直接调用通用模型,往往忽略不同品牌同规格卡件的细微倒角、边缘弧度差异,最终导致量产时出现卡滞、插拔不顺的问题。这次建模的朗科8GB microSD卡,完全按照实物的实际尺寸做全特征还原,卡体总长15mm,总宽11mm,标准厚度1mm,所有边缘的C角、斜边都做了精准复刻,没有做简化处理。
从实际应用场景来看,这类小容量TF卡目前大量用在工业嵌入式采集终端、老旧行车记录仪、便携音频播放器、入门级监控摄像头这类对存储容量要求不高,但对介质稳定性有要求的设备上,相比大容量高速卡,8GB容量的版本在小文件持续写入场景下的兼容性更好,不会出现因为主控兼容性问题导致的掉速、识别失败情况。做这类卡件的三维建模,核心不是还原外观印刷,而是把所有和安装、插拔相关的配合特征做准,比如卡体前端的45度导向斜边,是插入卡槽时最先和卡槽弹片接触的部位,斜边的角度、长度直接影响插拔的顺滑度,建模时如果把这个角度做偏0.5度,实际装配时就可能出现插卡顶偏、弹片变形的问题。

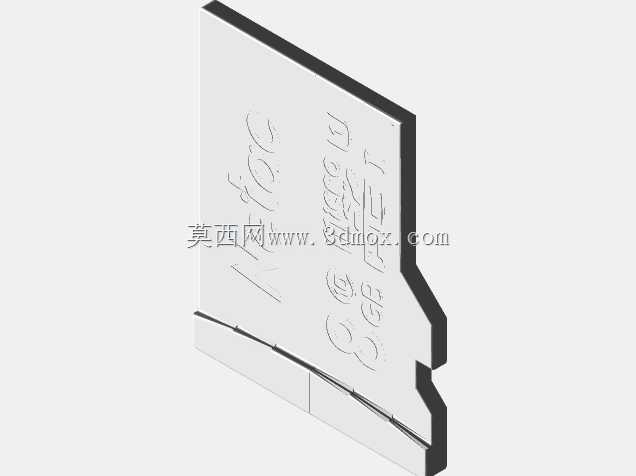

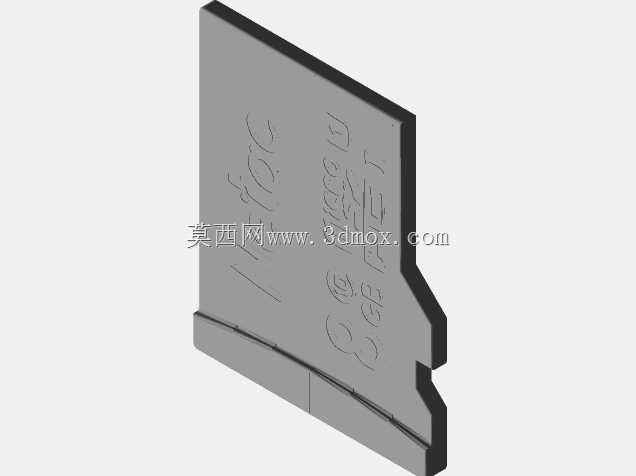

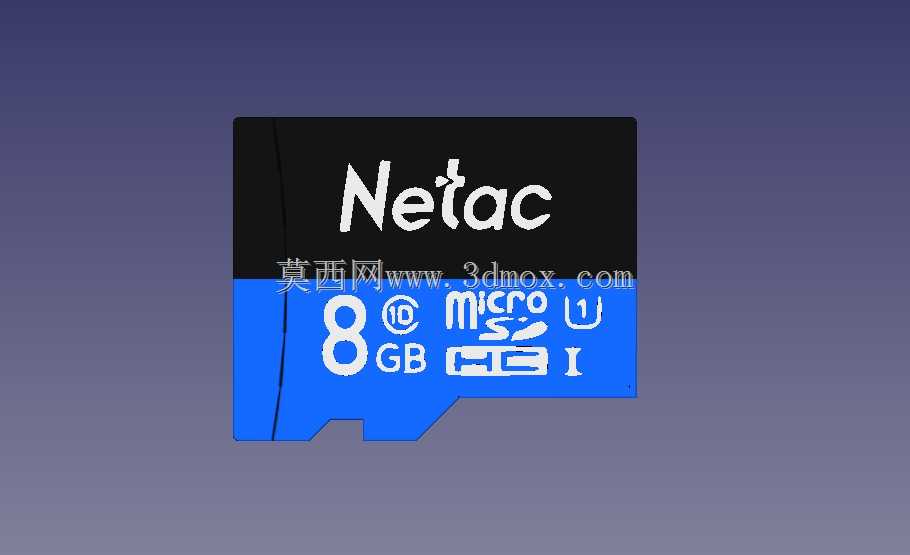

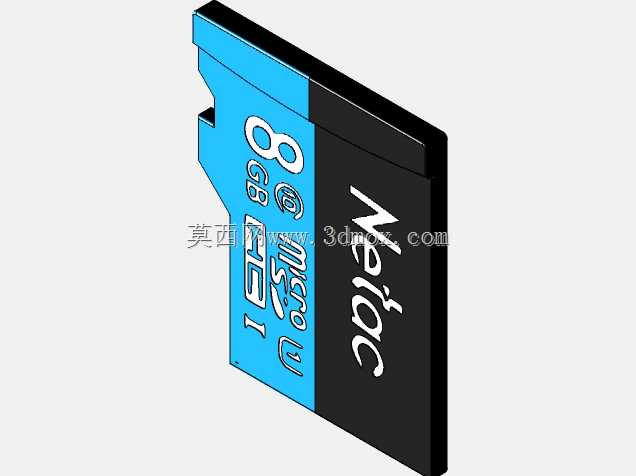

卡体的分色结构也完全按照实物还原,上部黑色区域是卡体的塑封主控端,下部蓝色区域是闪存芯片的封装区域,两者结合处的台阶高度差控制在0.05mm以内,这个台阶是和卡槽内部的定位凸台配合的,用来防止卡体插反、插到位后出现窜动。卡体表面的丝印标识位置也做了对应还原,包括品牌标识、容量标识、速度等级标识,这些标识虽然不影响装配,但在做产品整机的爆炸图渲染、装配示意动画时,能提升整体的真实感,不会出现通用模型的违和感。
从设计思路上来说,做这类标准电子元件的三维模型,核心是服务于结构适配,而不是做外观展示,所以建模时优先保证安装基准面的平面度、所有配合尺寸的公差带在实际零件的允许范围内,卡体的两个侧面是和卡槽导轨配合的导向面,建模时保证两个面的平行度在0.02mm以内,表面没有多余的凸起特征,避免模拟插拔时出现干涉。卡尾端的缺口特征是和卡槽的锁止弹片配合的,当卡插到位时,弹片会卡入这个缺口,实现卡件的轴向定位,这个缺口的深度、宽度尺寸完全按照SD协会的规范做了校准,同时匹配朗科这款卡的实际倒角细节,不会出现通用模型缺口尺寸偏大导致锁止不牢、偏小导致弹片卡滞的问题。
很多工程师在做数码产品结构设计时,会直接调用简化的TF卡模型,忽略卡体表面的细微凸起、边缘的圆角细节,等到开模后做实际装配测试,才发现卡件和卡槽周边的壳体结构有干涉,比如卡体厚度方向的公差如果做厚了0.1mm,就会出现插卡后卡盖盖不严的问题,做薄了则会出现卡件在卡槽内晃动、接触不良的情况。这个模型在厚度方向做了精准的尺寸控制,整个卡体的厚度均匀性偏差不超过0.02mm,完全匹配实物的实际测量尺寸,不管是做卡槽的结构设计验证,还是做整机的装配干涉检查,都能直接调用,不需要再做尺寸修正。

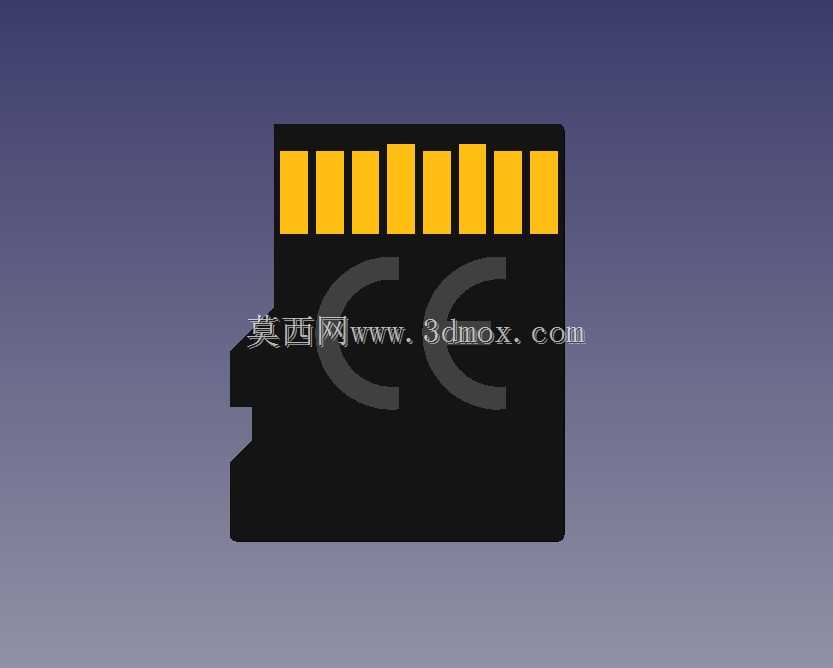

另外,卡体前端的金手指区域的避让空间也做了对应体现,金手指区域距离卡体前端的距离、金手指的宽度间距都符合标准规范,在做接触弹片的位置设计时,可以直接以这个模型的金手指位置为基准,调整弹片的接触高度和接触位置,保证信号传输的稳定性。很多简化模型会把金手指区域做成平面,忽略金手指表面和卡体塑封面的高度差,实际这个高度差在0.1mm左右,如果按照平面模型设计弹片的压缩量,就会出现弹片压力不足导致接触不良、或者压力过大磨损金手指的问题。
在做工业设备的存储模块设计时,这类小容量TF卡的选型非常常见,因为工业场景下不需要太大的存储容量,反而更看重介质的长期稳定性和兼容性,准确的卡件模型能帮助结构工程师在设计阶段就排查掉所有装配干涉问题,减少后续改模的成本。建模时没有对卡体的微小特征做简化,包括卡体边角的R0.2圆角、塑封表面的细微脱模斜度,都做了还原,这些细节虽然看起来不起眼,但在做高精度的装配仿真、插拔力模拟时,会直接影响仿真结果的准确性,如果把圆角做成直角,模拟出来的插拔力会比实际值大30%以上,误导结构设计的参数选择。
- 全部评论(0)
- 模板大小: 6.56 MB
- 售价:5金币
- 下载次数: 113
- 系统要求: STEP / IGES,OBJ,STL,FreeCAD,Rendering
- 软件分类: 通讯工具类
