创想三维CR-S10Pro打印机配套小型灯具结构

　　桌面级FDM3D打印机在日常作业过程中，成型区域的照明条件往往会直接影响操作人员对打印进程的观察判断，多数原厂机型并未配置针对性的成型区补光结构，仅依靠环境漫射光很难清晰观察喷嘴出料状态、首层附着效果以及打印中层的层纹细节，尤其是在车间光线不均、夜间作业的场景下，光线不足很容易导致操作人员无法及时发现翘边、堵头、层间错位等打印故障，造成耗材与时间的浪费。这套适配Creality CR-S10 Pro机型的小型灯具结构，正是针对这一实际使用痛点设计的附加功能组件，采用FDM工艺直接打印成型，无需额外开模或复杂的金属加工工序，普通用户即可自行制作装配。

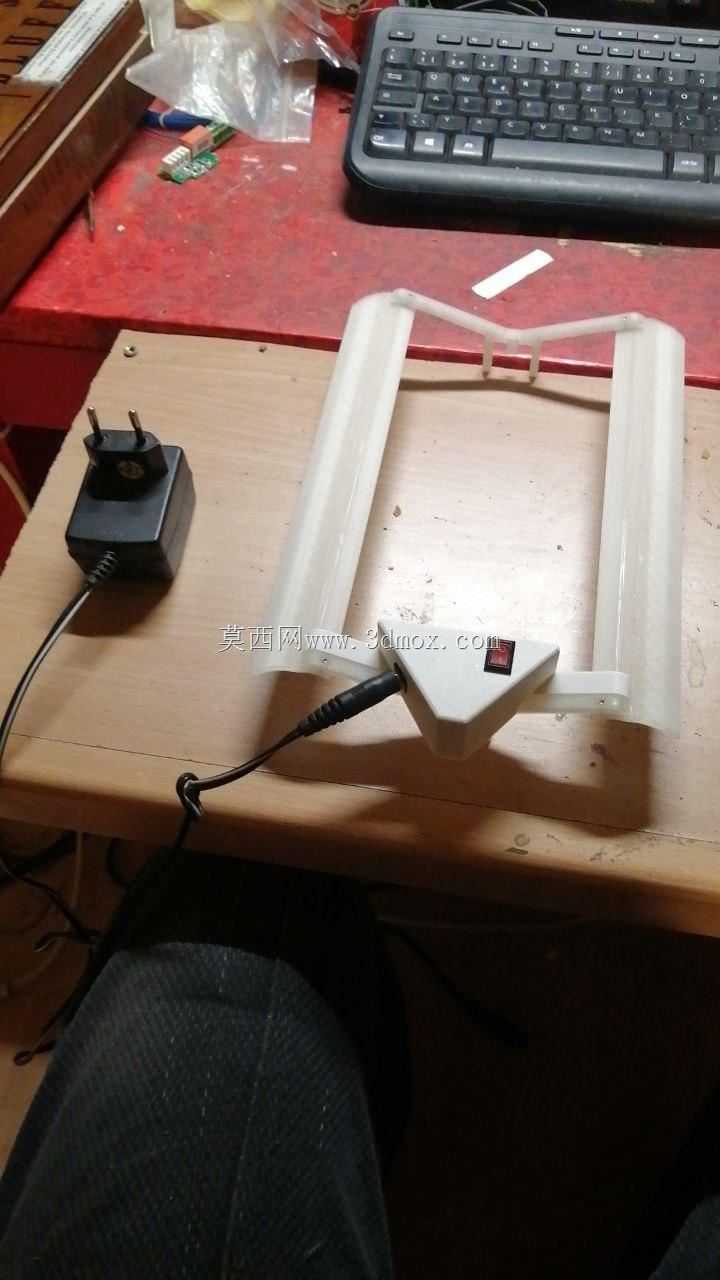

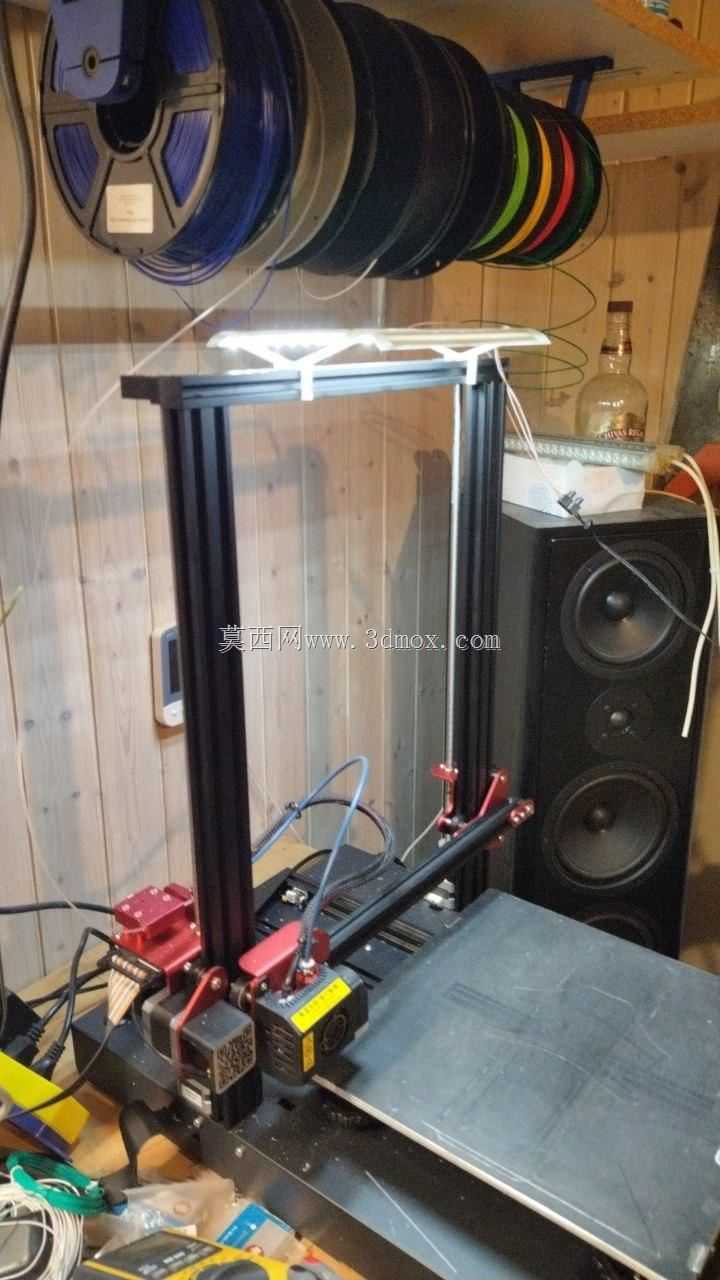

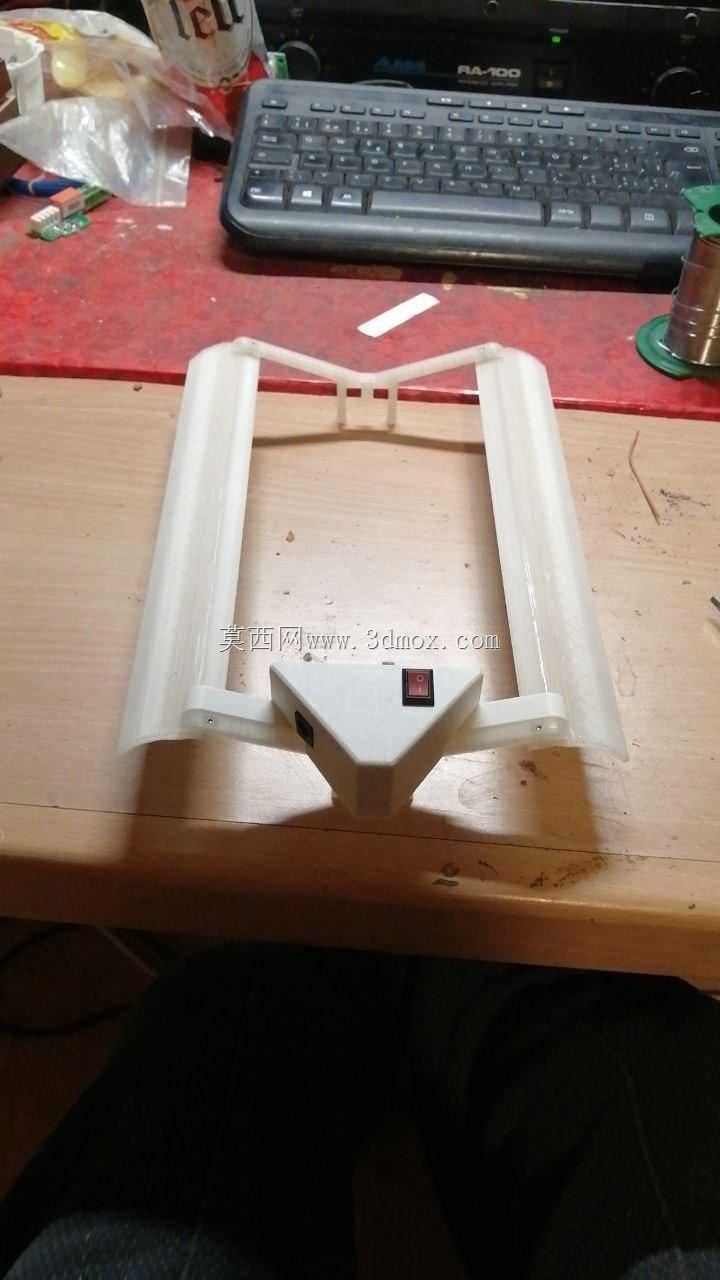

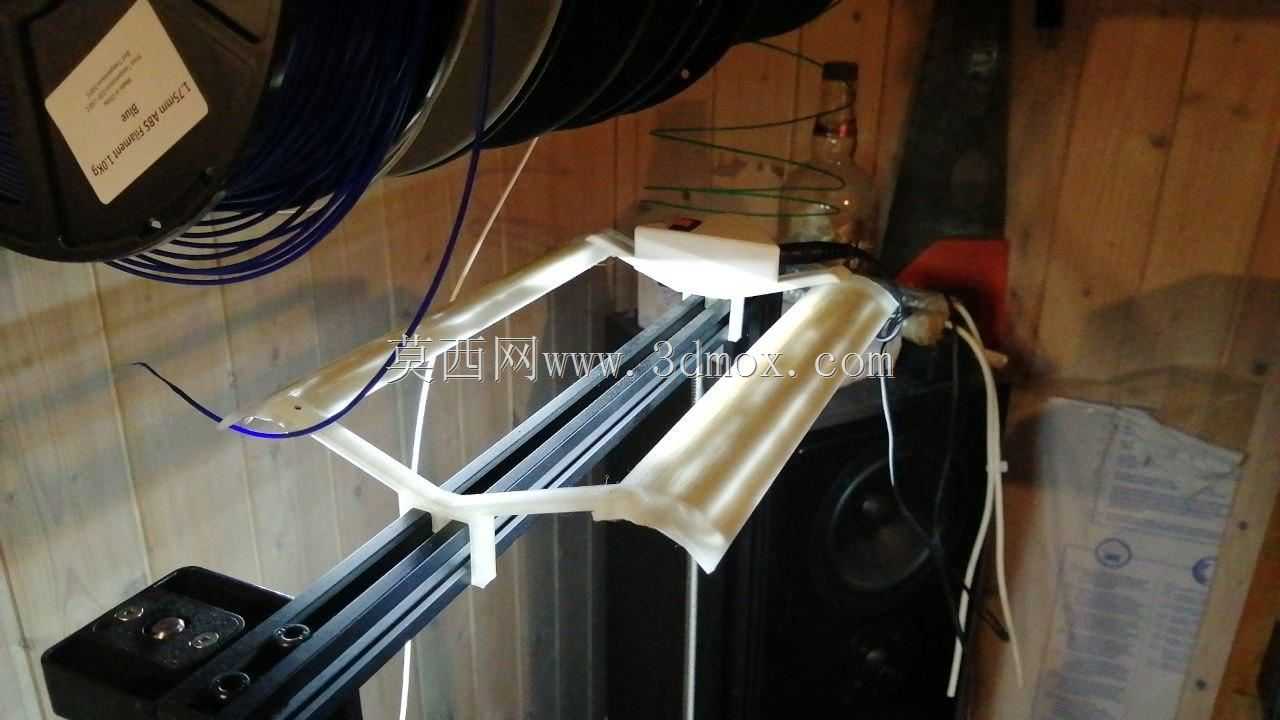

　　从安装边界来看，这套灯具结构完全依托CR-S10 Pro的X轴铝型材导轨作为安装基准，没有对设备原有结构做任何打孔、切削等破坏性改动，夹持结构的内槽尺寸完全匹配2020铝型材的截面规格，安装时只需将卡扣对准型材滑槽推入即可完成固定，整体安装位置处于X轴挤出组件的侧上方，照明光线的投射角度刚好覆盖整个喷嘴移动的成型平面区域，不会随Z轴升降产生照射距离变化，也不会在打印过程中与打印件、喷头线缆、龙门架运动部件产生运动干涉。结构整体采用轻量化的薄壁加筋设计，打印件整体重量控制在极低范围，不会额外增加X轴运动负载，不会影响原有设备的运动精度与打印速度参数。

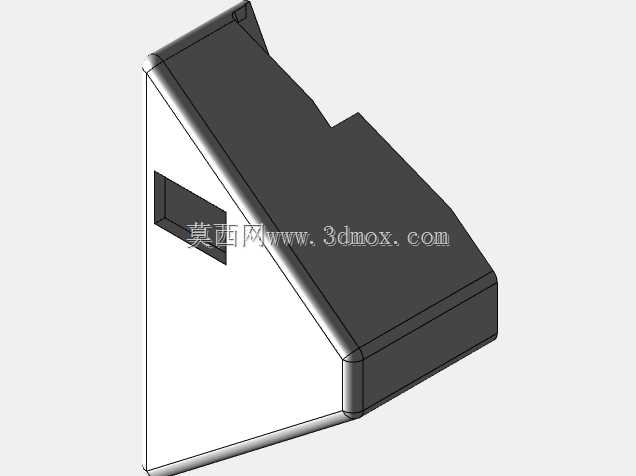

　　功能设计上，这套结构分为型材夹持基座、灯体支撑臂、灯条安装槽三个核心部分，夹持基座与铝型材的接触位置做了微形变卡扣设计，无需额外螺丝即可实现稳定固定，同时预留了螺丝孔位，用户可根据使用需求加装M3螺丝进一步锁止，避免设备长时间运行产生的振动导致灯具移位。支撑臂采用斜向三角加强筋结构，在保证结构强度的同时尽可能减少打印耗材用量，同时将灯体位置向外延伸一定距离，避免灯体距离喷嘴过近受到高温影响，也防止光线被挤出组件遮挡产生阴影。灯条安装槽的尺寸适配常规的低压LED软灯条，槽内预留了走线空间，可将灯条供电线缆沿支撑臂、型材滑槽排布，连接到设备预留的5V/12V取电接口，无需额外外接电源，走线整齐不会干扰设备原有线缆的运动轨迹。

　　实际使用场景中，这套灯具可在打印作业全程提供均匀的冷白光照明，光线无明显频闪，操作人员可清晰观察首层打印时耗材在平台上的挤出宽度、附着状态，及时调整平台调平参数与喷嘴高度；在打印中层与顶层过程中，可直接观察层间结合情况、支撑结构的打印状态，无需额外手持照明设备探入设备内部查看，大幅降低故障发现的延迟。同时这套结构的设计预留了足够的调整空间，用户可根据自身使用的灯条规格、实际照明需求，对安装槽宽度、支撑臂长度、照射角度做参数调整，也可拓展安装到其他采用同规格2020铝型材框架的桌面级3D打印机上，具备一定的通用适配性。

　　从结构设计的工程逻辑来看，这套灯具没有采用复杂的装配结构，所有功能部件均为一体化打印成型，无需额外的铰接、转轴等活动部件，减少了装配环节的公差累积，长期使用不会出现松动移位的问题；壁厚设置兼顾了打印效率与结构强度，常规PLA耗材打印即可满足使用需求，无需使用耐高温的特殊工程耗材，打印门槛低，普通桌面级设备即可完成制作。整体结构的边角位置均做了圆角过渡处理，没有尖锐棱角，安装调试过程中不会划伤操作人员或设备线缆，细节处理符合桌面级设备附加配件的使用安全要求。
