铝型材框架式小型桌面级熔融沉积打印设备

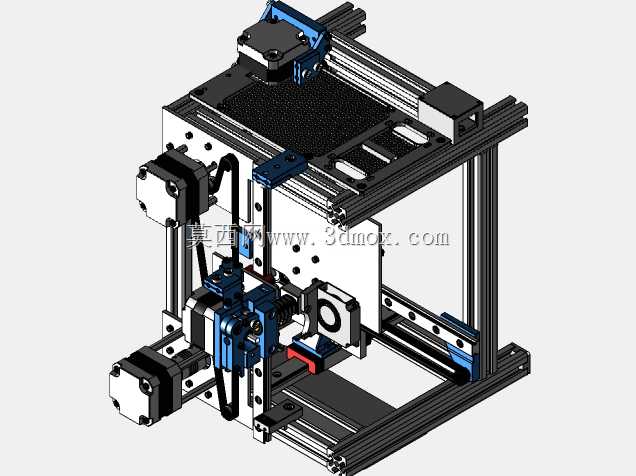

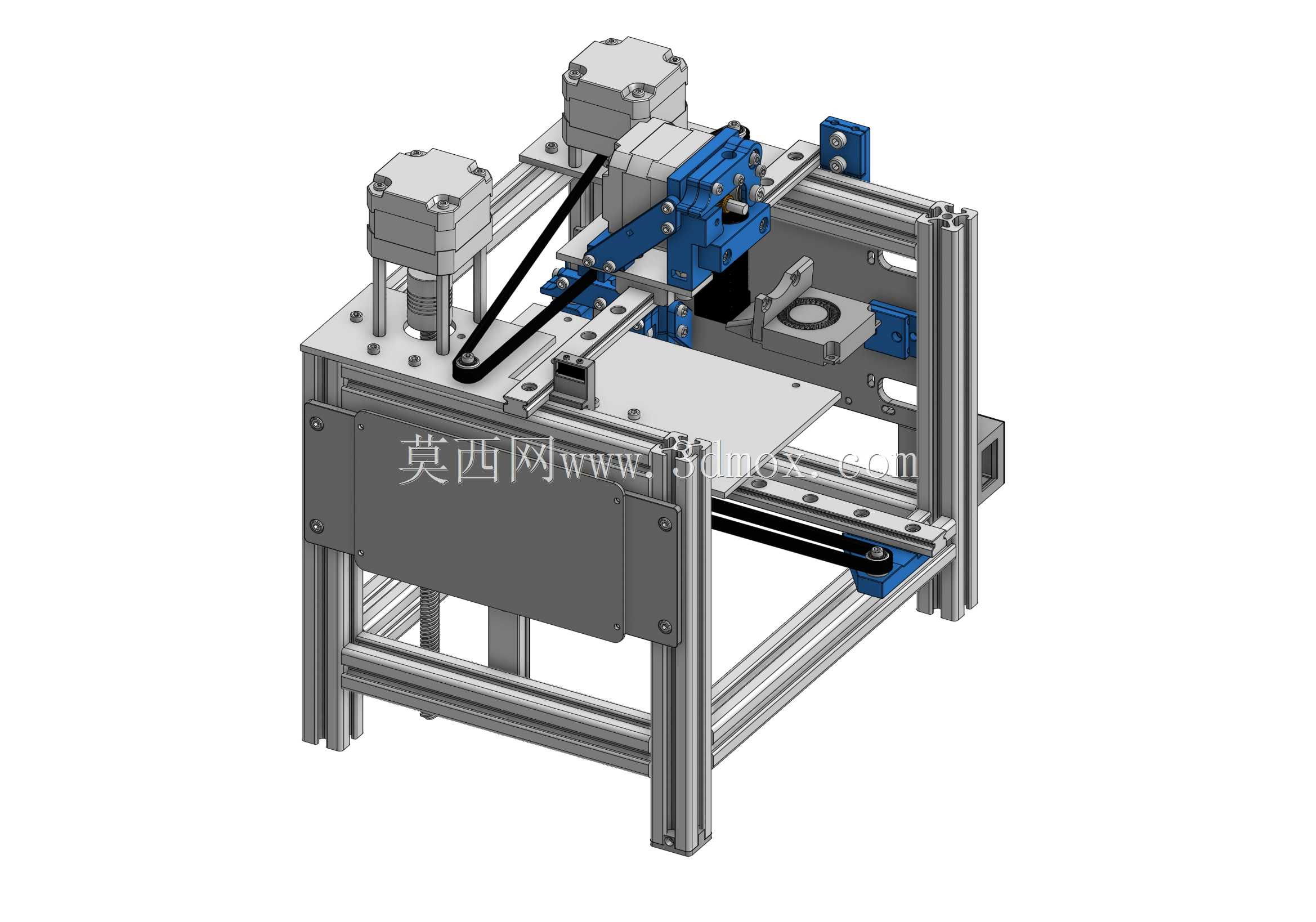

　　这套小型打印设备的整体机架采用标准工业铝型材拼接搭建，型材选型兼顾结构刚性与轻量化需求，所有连接节点采用标准角件与内置螺栓锁紧，无需额外焊接工序，装配过程中可根据实际调试需求灵活调整各轴的安装位置，后期维护更换部件时也能快速拆解重组，不会出现焊接机架变形后无法校正的问题。设备的三个运动轴分别采用不同的传动布局，X轴负责打印头的横向移动，搭载蓝色阳极氧化的安装支架用来固定挤出组件，传动部分采用同步带轮配合齿形带的结构，带轮安装座预留了张紧调节槽，调试时可通过调整固定螺栓的位置改变皮带张紧度，避免传动过程中出现回程间隙影响打印精度。Y轴负责承载打印平台的纵向移动，平台采用平整金属板材作为基底，表面预留了夹具安装孔位，

　　可根据打印耗材的特性搭配不同的表面附着面板，比如打印PLA耗材时可直接使用磨砂面板，打印ABS等易翘曲耗材时可额外加装加热模块，平台的传动同样采用同步带结构，两侧安装直线光轴作为运动导向，光轴两端通过带座轴承固定在机架上，保证平台移动过程中不会出现偏摆。Z轴采用两根垂直布置的梯形丝杠搭配导向光轴的结构，负责带动X轴整体组件做垂直方向的升降运动，丝杠顶部通过联轴器与驱动电机直连，这种传动结构具备一定的自锁能力，设备断电后Z轴组件不会因为自重下滑，避免打印头磕碰已成型的工件。设备的驱动单元全部采用标准步进电机，电机安装座直接固定在铝型材机架上，X轴与Z轴的电机布置在机架上部，Y轴的电机布置在机架下部，所有电机的走线都沿铝型材的槽道布置，通过线卡固定避免线缆在设备运动过程中出现拉扯磨损。从安装边界来看，这套设备的整体占地面积仅相当于普通A4纸张大小，可直接放置在常规工作桌面上使用，不需要额外搭建专用安装平台，设备运行时的振动幅度很小，不会因为桌面轻微共振影响打印成型质量，整机的垂直高度控制在常规桌面设备的合理范围内，日常操作时不需要抬手过高就能完成耗材更换、平台调平等操作。在实际应用场景中，这类小型打印设备可满足个人工作室、创客空间、学校实验室的小尺寸零件快速成型需求，比如结构设计阶段的手板验证、非标小零件的快速制作、教学演示中的模型打印都能适配，不需要依赖外部加工厂商，从三维模型到实体样件的整个流程可在同一空间内完成，大幅缩短样件验证的周期。

　　设计过程中优先考虑了零部件的通用化率，所有传动件、紧固件、型材都是工业领域的标准件，出现部件损坏时不需要定制特殊配件，直接采购对应规格的标准件就能替换，降低了后期的使用维护成本。机架下部预留了充足的安装空间，可用来放置控制主板、电源模块等电气组件，电气部分的安装板采用可拆卸结构，后期如果需要升级控制方案、更换更大功率的电源，只需要拆下安装板调整固定位置即可，不需要对整体机架做切割、打孔等二次加工。打印头的安装支架预留了多个安装孔位，可兼容不同规格的挤出组件，用户可根据自己的打印需求更换近程挤出或者远程挤出结构，也能加装散热风扇、自动调平传感器等扩展配件，不需要重新设计打印头的安装结构。设备的运动行程覆盖了日常小尺寸零件的成型需求，

　　可满足绝大多数手板验证、创意模型制作的尺寸要求，对于尺寸超出单行程的工件，也可通过拆分打印后拼接的方式完成制作。在装配调试逻辑上，这套结构的调平流程相对简单，只需要调整打印平台四个角的调节螺母，配合A4纸测试打印头与平台的间隙就能完成基础调平，Z轴的限位开关位置可通过固定槽灵活调整，能适配不同厚度的平台面板。同步带传动的结构在长时间使用后如果出现松弛，只需要调整张紧螺栓就能恢复传动精度，不需要更换整套传动组件。整体结构没有采用复杂的钣金外壳，所有运动部件都外露布置，一方面能减轻整机重量，另一方面也方便日常观察设备运行状态，出现卡料、皮带错位等问题时能第一时间发现并处理，适合对机械结构有一定了解的从业者使用，可根据自己的使用需求持续对设备做改装优化。
